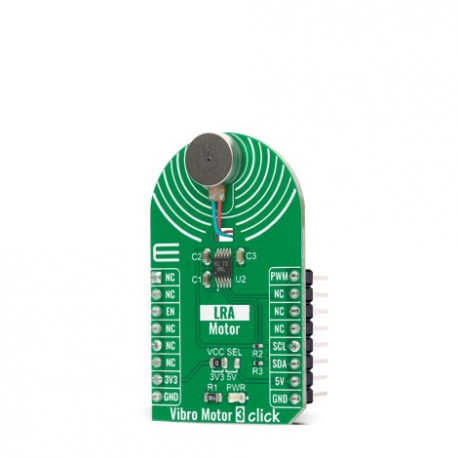

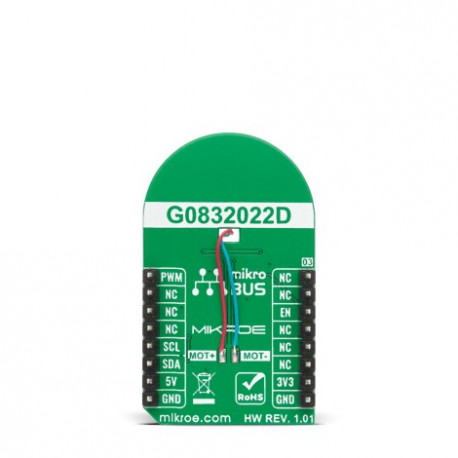

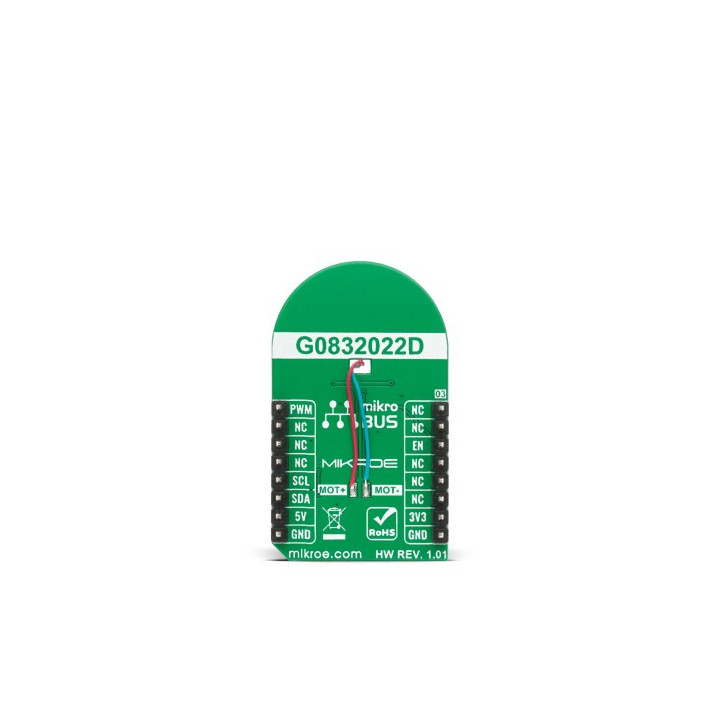

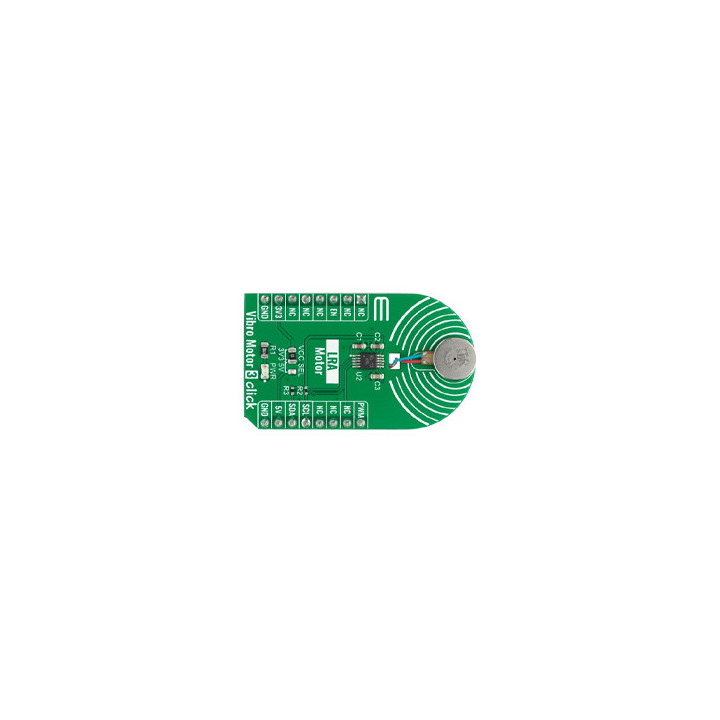

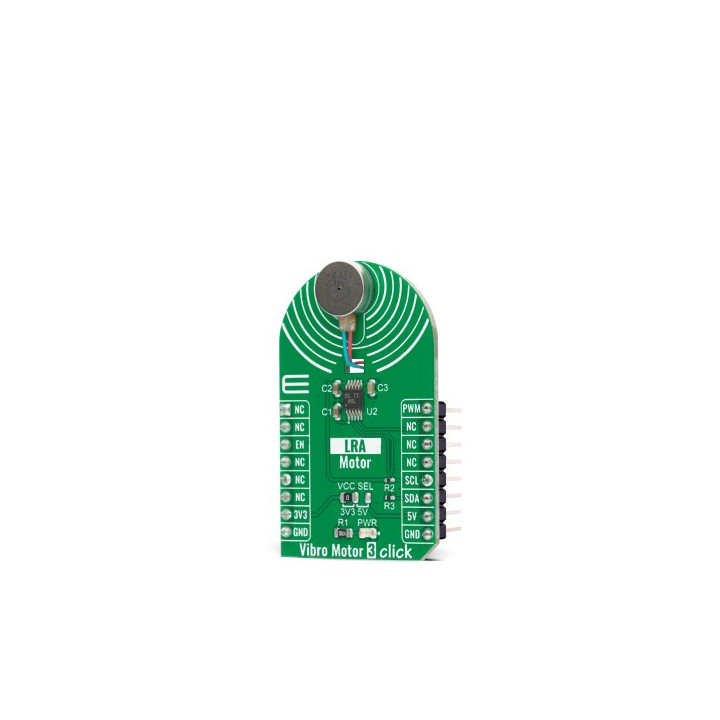

Moteur vibreur Click MIKROE4356 pour retour haptique et contrôle flexible

Produisant une force G de 0,55 GRMS, le moteur ne consomme que 19 mA sous 0,6 V (ce qui le rend idéal pour les appareils portables alimentés par batterie).

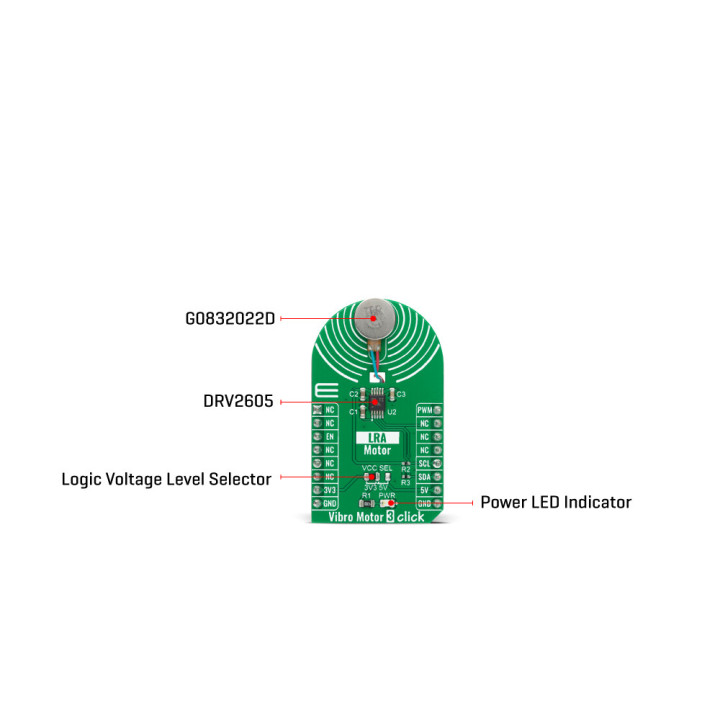

Ce module Click board ™ est conçu pour fournir un contrôle haptique extrêmement flexible via une interface de type I2C avec une fréquence d'horloge maximale de 400 kHz. Il possède une fonction d'activation et propose une vaste bibliothèque intégrée de plus de 100 effets sous licence qui élimine le besoin de concevoir des formes d'onde haptiques. Il contient également une architecture à boucle intelligente, qui permet un entraînement par résonance automatique sans effort pour l'entraînement du moteur LRA. Cette rétroaction fournit une surmultiplication et un freinage automatiques, ce qui crée un paradigme de forme d'onde d'entrée simplifié ainsi qu'un contrôle moteur fiable et des performances moteur constantes.

De plus, le DRV2605 peut également fonctionner en mode PWM et accepter le signal PWM de la broche PWM du connecteur mikroBUS ™. Dans ce mode, le dispositif DRV2605 entraîne l'actionneur en continu jusqu'à ce que l'utilisateur règle le DRV2605 en mode veille ou entre dans un autre mode d'interface.

Le module est conçu pour être alimenté sous une tension de 3.3 V ou 5 V.

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
