Moteur pas à pas déplacement rectiligne arbre 28 cm POL2268

Name: Moteur pas-à-pas avec arbre 28 cm
SKU: POL2268
Price: 75.60 EUR
Availability: InStock

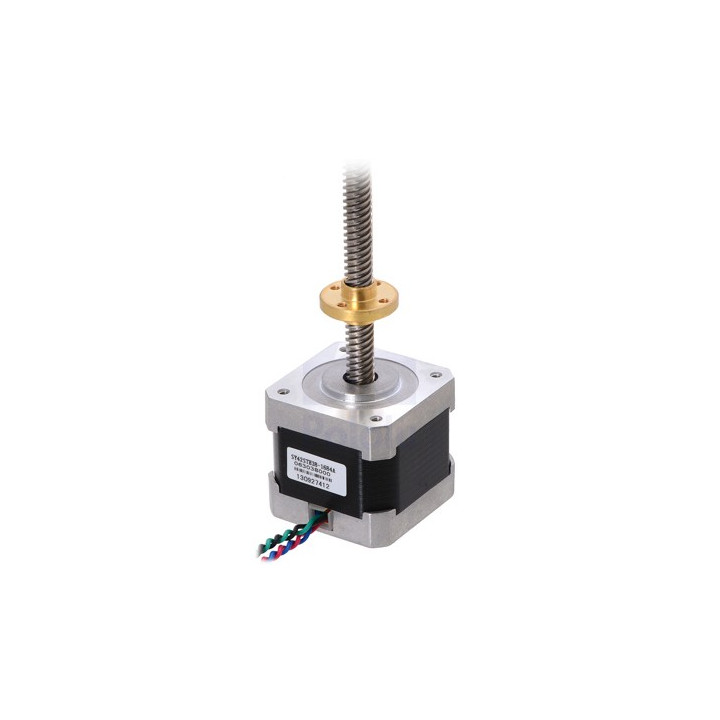

POL2268 Moteur pas-à-pas avec arbre 28 cm pour robotique

Référence POL2268

Disponible

75,60 € TTC

63,00 € HT

Dont 0,06 € d'eco-participation déjà incluse dans le prix

Moteur pas-à-pas bipolaire de grande précision (200 pas) au format NEMA17 avec arbre fileté de 28 cm équipé d'un écrou mobile. Alimentation: 2,8 V - 1,7 A / phase.

L'ensemble s'apparente ainsi à un actionneur linéaire capable d'effectuer des positionnement très précis en boucle ouverte - Idéal pour la réalisation d'imprimantes 3D, de tables traçantes, de bases robotiques de précision, d'automates divers, etc...

L'écrou mobile dispose de quatre trous filetés pour vis M3.

Cet écrou se déplace de 8 mm par tour complet de rotation de l'arbre du moteur, ce qui permet une résolution linéaire de 0,040 mm par pas entier du moteur pas-à-pas.

(Existe également en version avec arbre de 18 et 38 cm)

Il est possible d'améliorer encore la précision en pilotant le moteur en "micro-pas" afin d'ateindre une résolution linéaire de l'ordre de 1,25 um par 1/32 micro-pas.

Caractéristiques:

- Nombre de pas: 200

- Alimentation: 2,8 V

- Poids: 385 g

- Dimensions: 42,3 x 38 mm (NEMA17)

- Résistance: 1,65 Ohms

- Inductance par phase: 3,2 mH

- Courant: 1,7 A par phase

- Nombre de fils: 4 de 16 cm env.

- Sorties sur connecteur femelle

- Couple (@ 2,8 V): 3,7 Kg.cm

Exemple d'application du moteur pas à pas

Exemple de réalisation d'un dispositif de translation linéaire à l'aide du moteur, d'un profilé ACRZilla 40x80 et d'un chariot mobile .

Le moteur pas-à -pas de cette page est livré seul (sans aucun de ces accessoires).
