Moniteur de puissance et énergie PAC1934 click

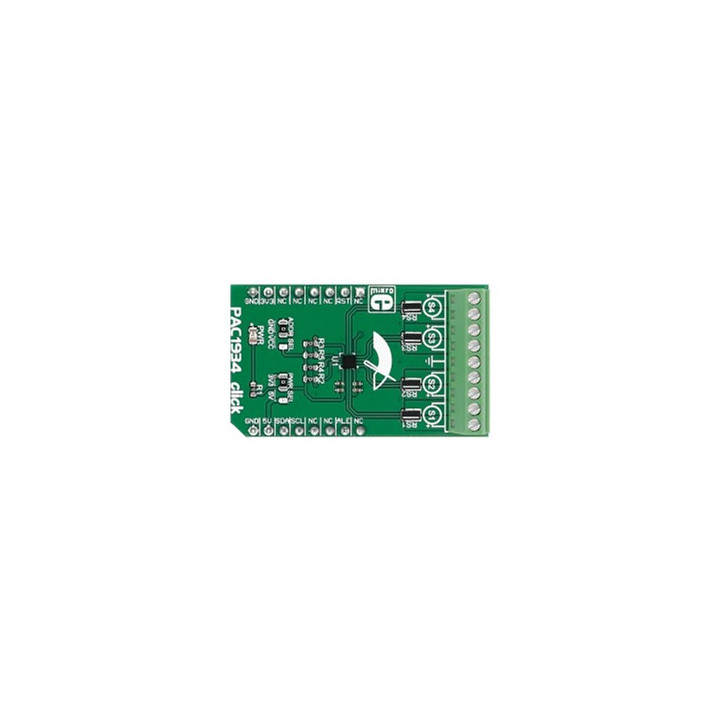

Ce module click board est équipé d'un circuit PAC1934 faisant office de moniteur puissance/énergie 4 voies à communication I2C.

Le module intègre 4 résistances shunt de détection de courant reliées à l'amplificateur de détection de courant du PAC1934. Le raccordement des signaux à mesurer se fait via des borniers à vis.

Le module PAC1934 click permet la surveillance de l'énergie avec des périodes d'intégration comprises entre 1 mS et 36 heures ou plus. La tension du bus, la tension de la résistance de détection et la puissance proportionnelle cumulée sont stockées dans des registres pour être récupérées par votre microcontrôleur.

Le module click board est prévu pour être alimenté sous +3.3 V ou +5 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
