Module Wio Terminal ATSAMD51 SeeedStudio 102991299

Wio Terminal est module basé sur un microcontrôleur ARM Cortex4F ATSAMD51P19 cadencé à 120 MHz avec connectivité sans fil* Bluetooth et Wi-Fi (Realtek RTL8720DN), compatible avec les interfaces de programmation IDE Arduino, MicroPython, ArduPy, AT Firwmare, Visual Studio Code et CircuitPython.

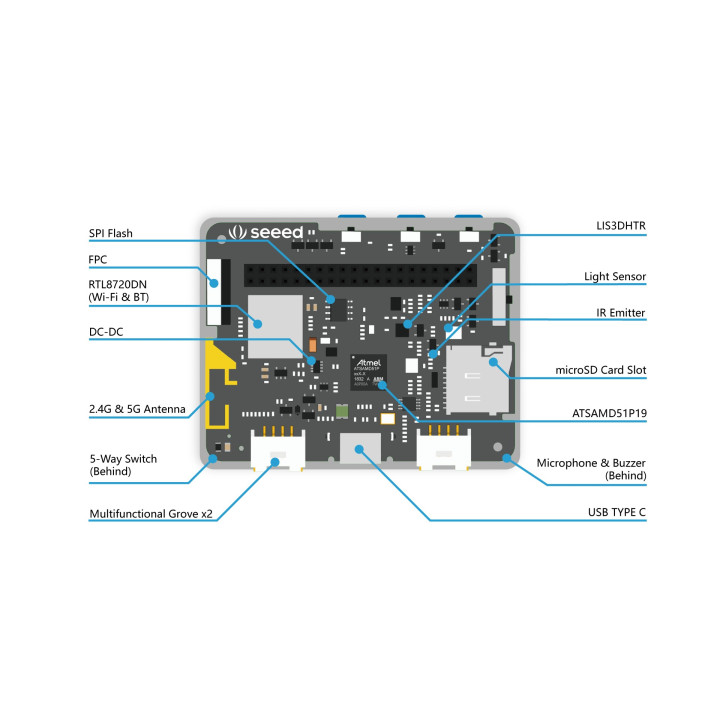

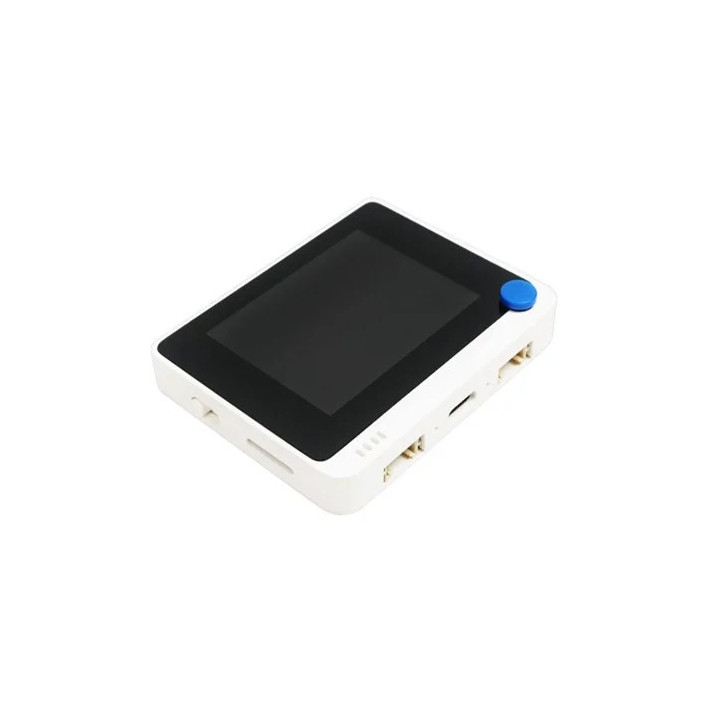

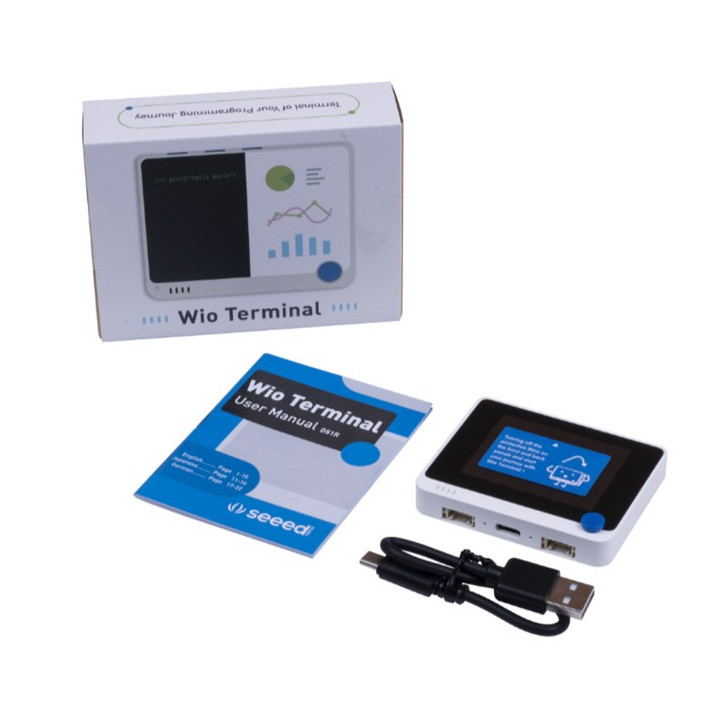

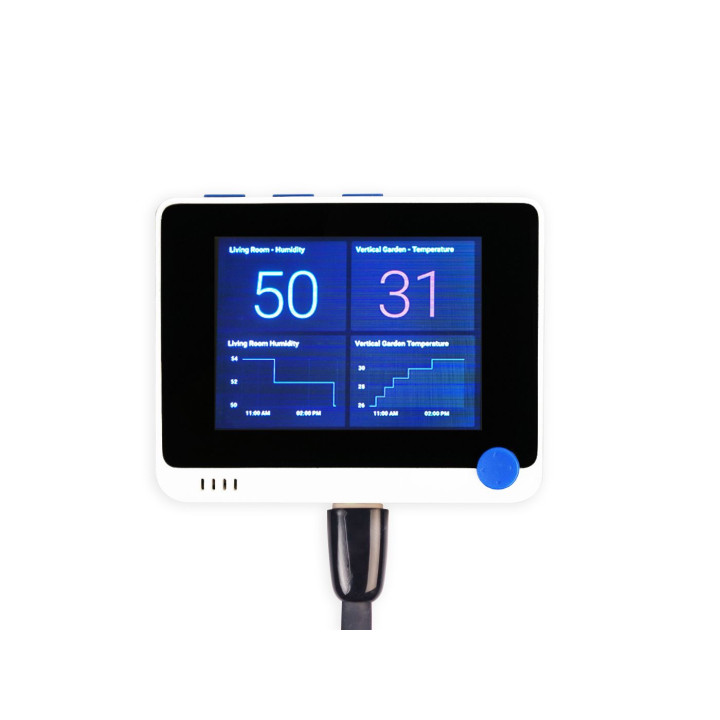

Livré dans une boite de rangement avec son câble USB (20 cm), le boitier Wio Terminal intègre un écran LCD graphique couleur de 2,4" (320x240 pixels), un accéléromètre 3 axes (LIS3DHTR), un microphone, un buzzer, un lecteur pour carte microSD (carte non livrée), un capteur de lumière, un émetteur infrarouge (IR 940nm), un mini joystick 5 axes (avec fonction poussoir), un connecteur USB Type-C (OTG), 3 boutons poussoirs ainsi que 2 connecteurs au format Grove permettant d'ajouter une multitudes de modules et capteurs optionnels (voir tableau de compatibilité).

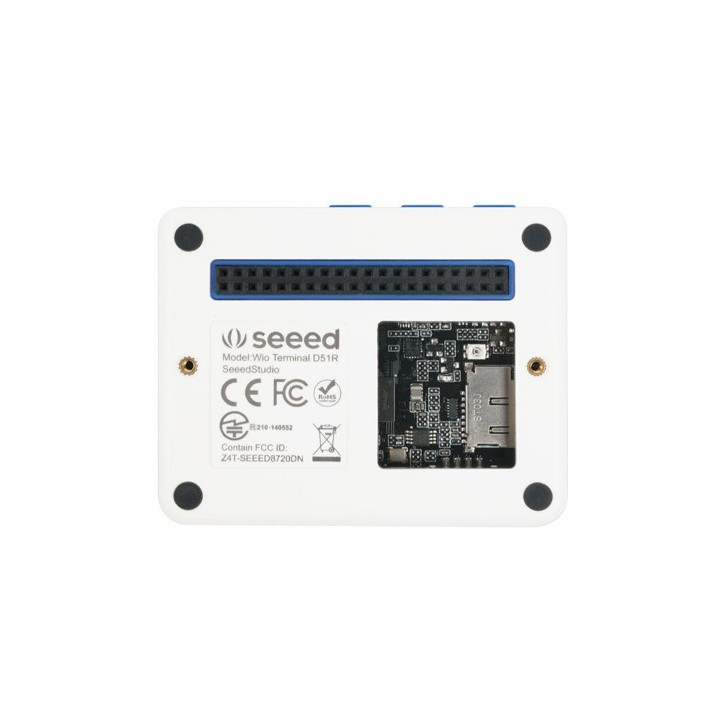

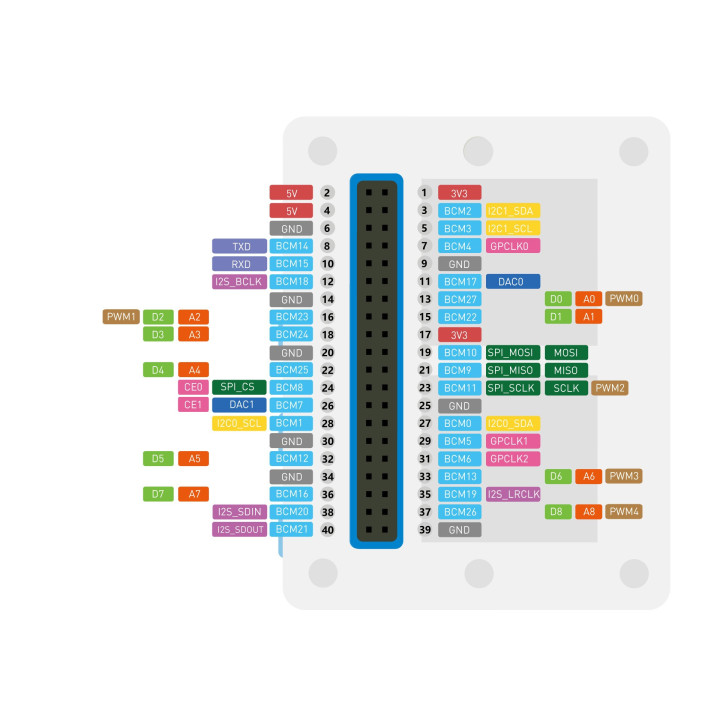

La dessous du Wio Terminal intègre un connecteur femelle 2x20 broches reprenant ses GPIO. Connecteur que vous pourrez également enficher sur une carte Raspberry Pi (non livrée) pour piloter depuis cette dernière l'afficheur, les capteurs intégrés y compris ceux branché sur les connecteurs Grove.

Ce module est donc tout indiqué pour la réalisation de projets ludiques multimédias comme par exemple:

• Un terminal Python
• Un lecteur multimédia
• Un module à capteurs IoT
• Une mini console de jeux
• Pilotage en esclave depuis une Raspberry Pi
• etc...

Vous trouverez sur le site de chez SeeedStudio un guide de démarrage avec de nombreux exemples d'applications (avec vidéo).

Caractéristiques:

• Processeur ARM®-Cortex®-4F (ATSAMD51P19) @ 120MHz
• 4 MB Flash
• 192KB RAM
• Afficheur Graphique couleur:
      - Résolution: 320 x 240 pixels
      - Dimensions: 2,4 "
      - Drivers: ILI9341
• Connectivité sans fil RTL8720DN:
      - Bluetooth: BLE/ BLE 5.0
      - Wi-Fi: Dual Band 2,4 GHz & 5GHz (802.11 a/b/g/n)
      - Supporte: EAS/DES/SHA
• Accéléromètre 3 axes LIS3DHTR (±2g / ±4g / ±8g / ±16g)
• Microphone (sensibilité -42dB)
• Buzzer (78 dB @ 10 cm @ 4000Hz)
• Capteur de lumière (400 - 1050 nm)
• Emetteur Infrarouge (940 nm)
• Slot pour carte microSD (16 GB max. supporté)

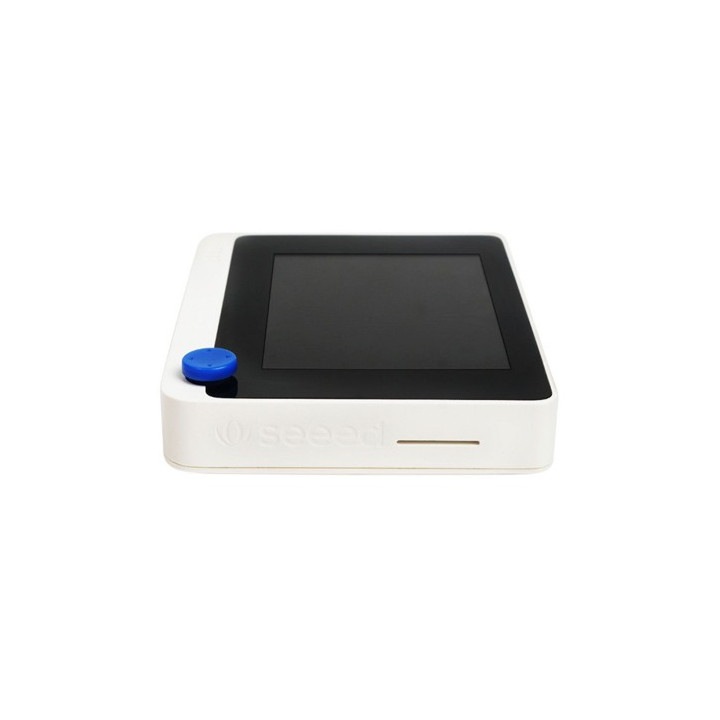

• Connecteur FPC 20 broches
• GPIO 40 broches (2x20 broches femelle):
      - Compatible Raspberry Pi
      - Protocoles supportés: SPI, I2C, I2S, ADC, DAC, PWM, UART

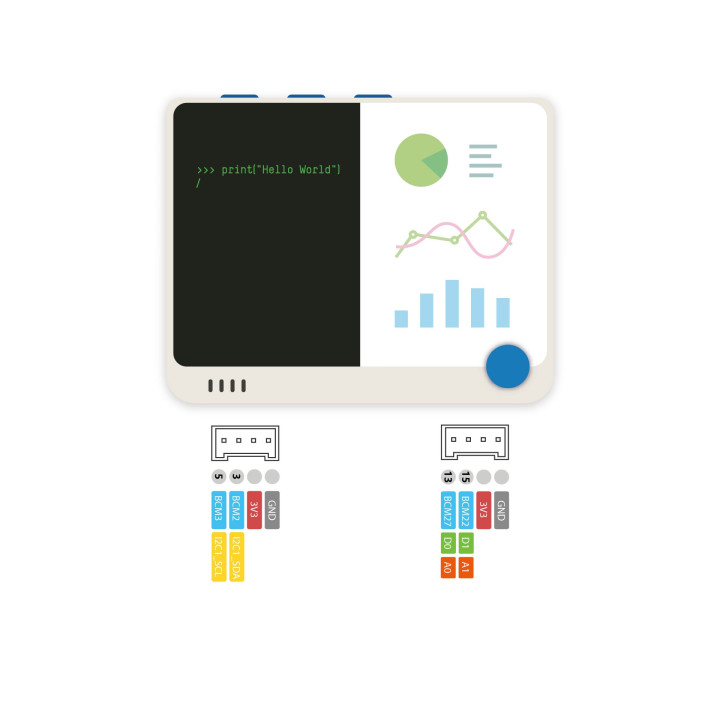

• 2 connecteurs multifonctions (numérique, analogique, I2C et PWM) au format Grove

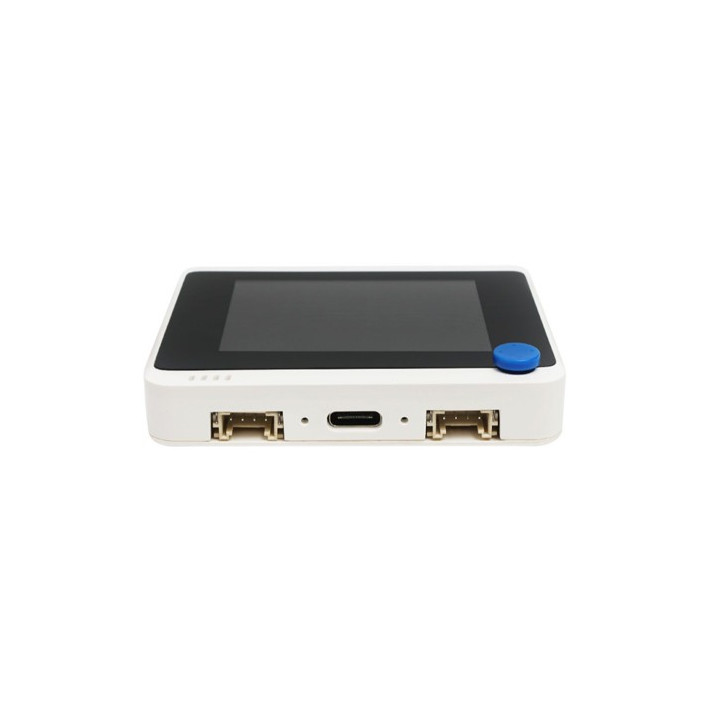

• USB Type-C (alimentation et USB-OTG)
• Joystick 5 axes (avec fonction poussoir)

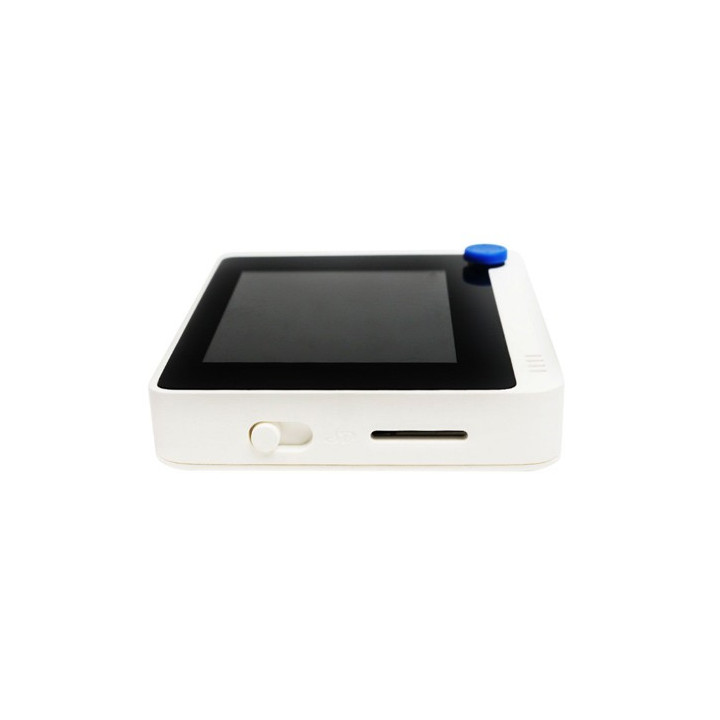

• Bouton (pour alimentation/reset)

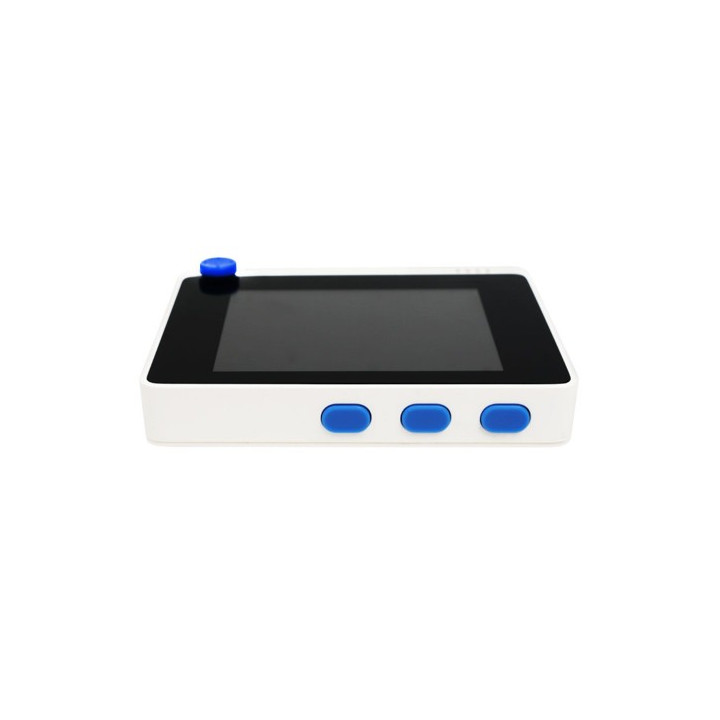

• 3 boutons poussoir libres d'utilisation
• Logiciels supportés:
      - IDE Arduino
      - MicroPython
      - ArduPy
      - AT Firmware
      - Visual Studio Code
      - CircuitPython
• Dimensions: 72 x 57 x 12 mm

* Actuellement, la connectivité sans fil n’est prise en charge que sous IDE Arduino
