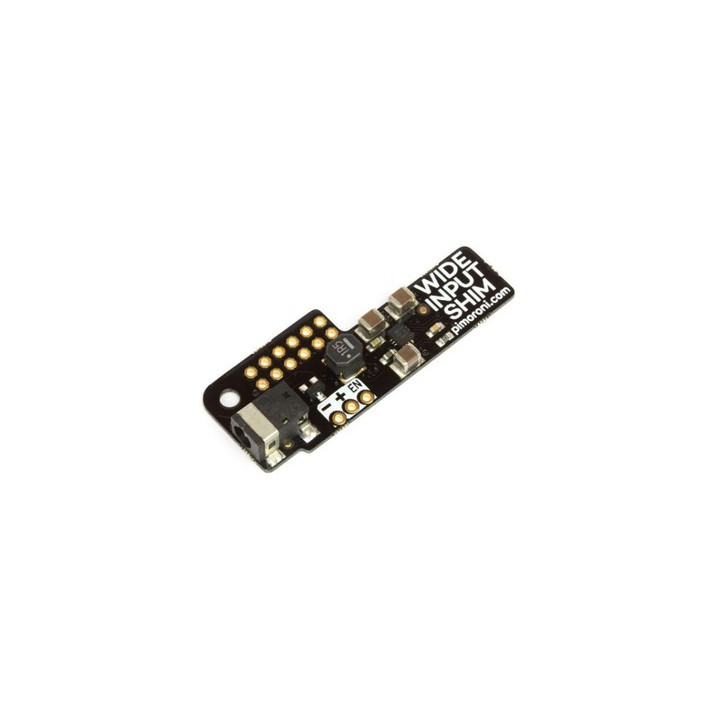

Module Wide Input SHIM

La platine nécessitera que vous soudiez un connecteur femelle (livrée) afin que vous puissiez l'enficher sur la platine Raspberry Pi Zero (non livrée).

L'entrée pour l'alimentation externe s'effectue via un connecteur DC de diamètre extérieur 3,5 mm(et 1,3 mm de diamètre intérieur). Un petit câble adaptateur mâle/femelle est livrée afin de vous permettre de pouvoir utiliser les prises femelles ordinaires de 5,5 mm.

Un second cordon avec une prise DC 3,5 mm à une extrémité et des fils étamés à l'autre extrémité est également livré.





Ce module peut être utilisé avec les platine HAT et les pHAT. Il intègre un convertisseur buck-boost TPS63070 et peut fournir une tension de 5 V / jusqu'à 2 A max. Le courant chute à 1,5 A pour une tension d'entrée de 4 V et 1 A pour une tension de 3 V.

L'entrée d'alimentation externe (3 à 16 Vcc) est protégée contre les inversions de polarité.

A noter que la broche EN permet de couper la tension de sortie (il conviendra de "fermer" votre Pi proprement avant de faire ceci !).

Dimensions du module: 45 x 17 x 6 mm

L'utilisation d'une alimentation la la prise micro-USB et de l'alimentation via le module Wide Input SHIM en même temps n'est pas recommandée avec la Raspberry Pi Zero / W car des dernières ne disposent pas de protection contre le retour d'alimentation.
