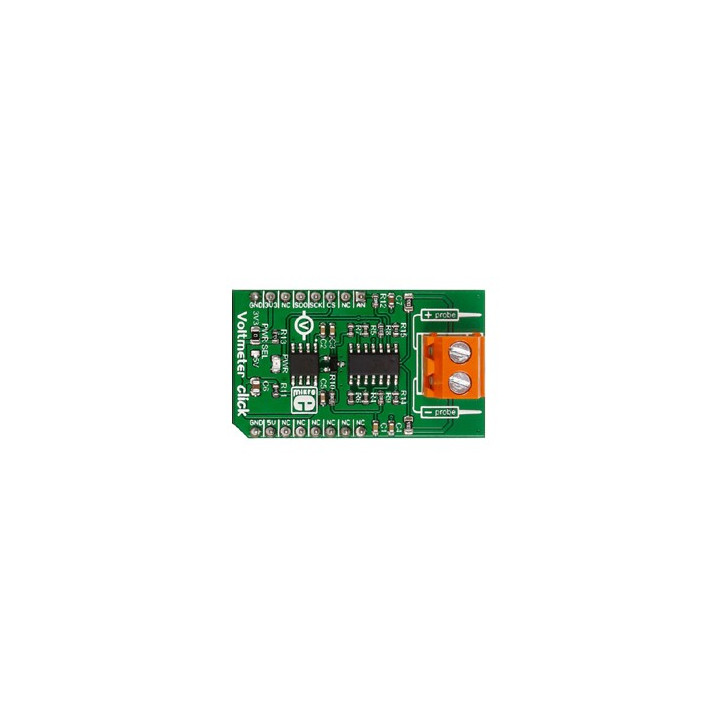

Module Voltmeter click

Ce module Click Board vous permettra de mesurer des tensions externes positives ou négatives (0 à 24 V) à l'aide de votre microcontrôleur (depuis une liaison SPI) par le biais d'entrées sur bornes à vis (sonde+ et sonde-) prévues sur ce dernier.

Ce dernier est basé sur un convertisseur ADC 12 bits (MCP3201), un ampli-OP (MCP609) et un ampli-OP différentiel (MAXX6106).

Des exemples de programmes permettant un pilotage via une liaison SPI à base de microcontrôleurs ARM™, AVR, dsPIC30/33 & PIC24, FT90x, PIC et PIC32 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2436 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2436 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Voltmeter click"
*
*************************************************************************
* La valeur de la tension est affichée sur le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Voltmeter click" (Réf.: MIKROE-2436) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
************************************************************************/

// Affectation des broches
#define AN A0 // broche de sortie du module

int valeur;
int echantillon=10;
unsigned long somme=0;
unsigned long moyenne;
float tension;
float tension_mes;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
}

void loop()
{
for (int i=0; i<10; i++)
{
valeur=analogRead(AN); // conversion AN
somme=somme+valeur;
moyenne=somme/echantillon;
delay(10);
}
tension=(moyenne*5000.00)/1024; // calcul de la tension de sortie du module
somme=0;
tension_mes=(tension-1024)/0.06; // calcul de la tension différentielle appliquée sur les entrées du module
Serial.print("Tension=");
Serial.print(tension);
Serial.print(" mV");
Serial.print("t");
Serial.print("Tension differentielle=");
Serial.print(tension_mes);
Serial.println(" mV");
delay(1000);
}
