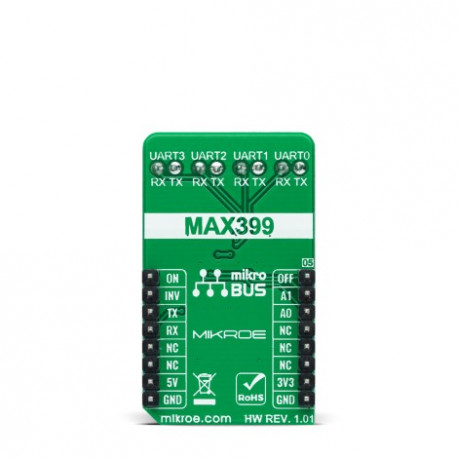

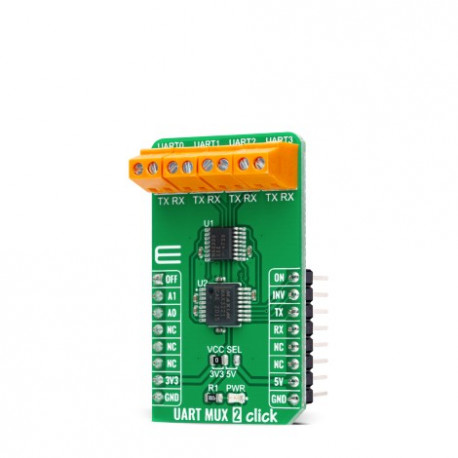

Module UART MUX MIKROE4494 avec MAX399 pour RS232 rapide

Le MAX399 permet à quatre émetteurs-récepteurs RS-232 distants de partager un seul UART.  Il offre des vitesses de commutation rapides avec un temps de transition inférieur à 250 ns et une faible résistance à l'état passant inférieure à 100 Ω tout en conservant la compatibilité d'entrée logique CMOS et une commutation rapide.

La sélection de canal est effectuée via un ensemble de broches GPIO spécifiques et possède des fonctionnalités supplémentaires telles que la fonction d'activation/désactivation manuelle.

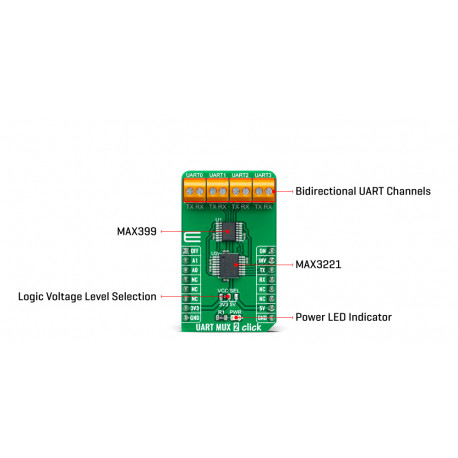

Le modue intègre également un MAX3221. Le MAX399 reçoit son alimentation directement des bornes d'alimentation du MAX3221, dont les sorties ± 5,5V proviennent d'une pompe de charge interne. Le multiplexeur gère les signaux rail-à-rail, de sorte que son alimentation à partir du MAX3221 garantit que les signaux RS232 passent directement, quelle que soit l'amplitude.

Le module UART MUX Click pourra communiquer avec  votre microcontrôleur via le MAX3221 en utilisant une interface UART pour le transfert de données. Le MAX3221 peut fonctionner à des débits de données allant jusqu'à 250 kbps tout en conservant des niveaux de sortie conformes RS232.

Le module peut être alimenté sous une tension de +3,3 V ou +5 Vcc.


Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.



Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
