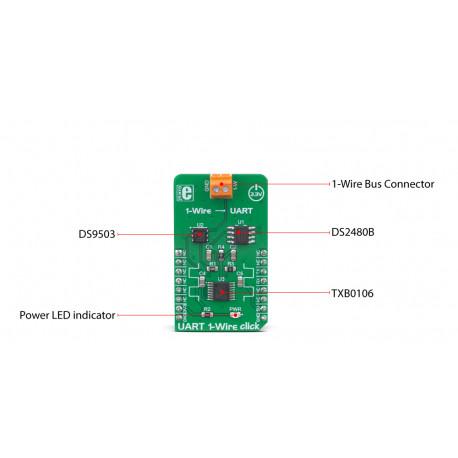

Détail de l'adaptateur UART 1-Wire Click MIKROE-3340

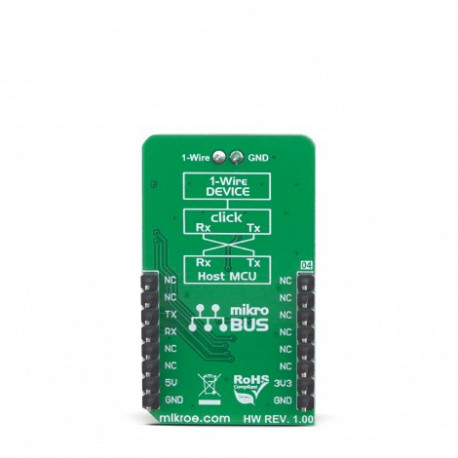

Vue arrière de l'adaptateur UART 1-Wire Click MIKROE-3340

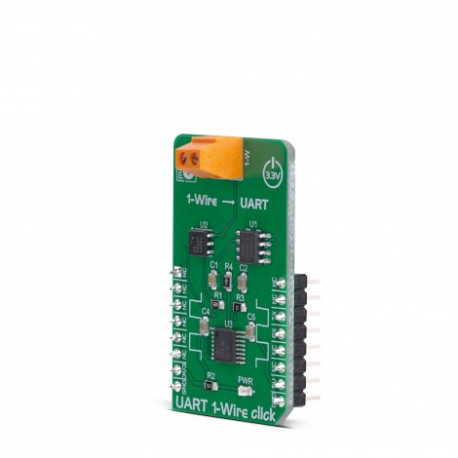

Vue de côté de l'adaptateur UART 1-Wire Click MIKROE-3340
    Adaptateur UART 1-Wire Click MIKROE-3340
    Détail de l'adaptateur UART 1-Wire Click MIKROE-3340
    Vue arrière de l'adaptateur UART 1-Wire Click MIKROE-3340
    Vue de côté de l'adaptateur UART 1-Wire Click MIKROE-3340
    MIKROE-3340
    Peu de pièces en stock
    26,40 € TTC
    22,00 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Ce module Click Board intègre un DS2480B utilisé pour convertir les signaux UART ou RS232 standard en signaux 1-Wire®.

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    À PROPOS DU PROTOCOLE 1-WIRE ®
    1-Wire ® est un protocole de communication très populaire développé par Dallas Semiconductors™ (acquis par Maxim Integrated™ en 2001), qui ne nécessite que deux fils: la ligne de signal et GND. Dans la plupart des cas, GND est commun aux deux appareils, de sorte que l'ensemble du bus est réduit à une seule ligne. Le protocole 1-Wire ® est souvent utilisé entre différents appareils lorsque la communication à bas débit est suffisante. Avec l'apparition des appareils iButton® et des interfaces MicroLAN, le protocole 1-Wire® gagne en popularité. Cependant, il n'y a pas beaucoup de microcontrôleurs intégrant le périphérique 1-Wire® , ils doivent donc s'appuyer sur des routines de bit-banging pour fournir des formes d'onde du signal précises compatibles avec le 1-Wire®. La production de signaux synchronisés avec précision en utilisant de telles routines peut s'avérer exigeante pour la plupart des applications. Pour cette raison, des périphériques tels que le module UART 1-Wire Click simplifient considérablement le développement du micrologiciel, réduisant la charge de travail du MCU hôte.

    Le module UART 1-Wire Click est basé sur le circuit DS2480B, à liaison série vers le driver IC 1-Wire® , de Maxim Integrated™. Ce CI est conçu pour interfacer directement l'UART avec le bus 1-Wire® . Il effectue la conversion des données en utilisant des débits de données indépendants pour les deux interfaces, permettant des vitesses de communication standard et overdrive. Les générateurs de synchronisation internes du DS2480B IC sont synchronisés en permanence avec les données UART entrantes, qui sont généralement pilotées par un oscillateur à cristal de haute précision du microcontrôleur hôte (MCU). Cela permet aux signaux 1-Wire® critiques en temps d'être générés par le circuit intégré lui-même, ce qui réduit considérablement la charge de traitement de la MCU hôte. De nombreux paramètres physiques de l'UART et du 1-Wire®. Les bus peuvent être réglés avec précision afin que le clic UART 1-Wire puisse être adapté à tout type d' application de conversion de signal UART/RS232 vers 1-Wire®.

    Le CI DS2480B peut être vu comme une machine à états complexe. Il peut être configuré par des commandes UART, de sorte que l'IC doit analyser les données entrantes avant la conversion. L'appareil peut être utilisé dans deux modes de fonctionnement principaux: le mode de commande et le mode de données. Le mode de commande est l'état par défaut après l'événement de mise sous tension. Ce mode permet de définir les paramètres de configuration. Cependant, le CI DS2480B doit être initialisé avant toute opération: la commande de réinitialisation du bus 1-Wire® doit être envoyée sur la ligne TXD à un débit fixe de 9600 bps. Ceci est utilisé uniquement pour calibrer les générateurs de synchronisation internes, sans effectuer aucune action sur le bus 1-Wire® . Après l'initialisation, le CI DS2480B peut être utilisé normalement.

    Le mode de données est utilisé pour convertir les octets reçus sur la ligne TXD en leurs formes d'onde 1-Wire® équivalentes , et pour rapporter les réponses au MCU hôte via la ligne RXD. La fiche technique du CI DS2480B illustre les principes de fonctionnement de ce CI en utilisant le diagramme de transition d'état. Avec plusieurs exemples à la fin de la fiche technique, il représente un point de départ très utile pour le développement de l'application.

    Le module peut être alimenté sous 3.3 V ou 5 V.


    Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

    Du code source pour les modules Click™ Board !
    Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
