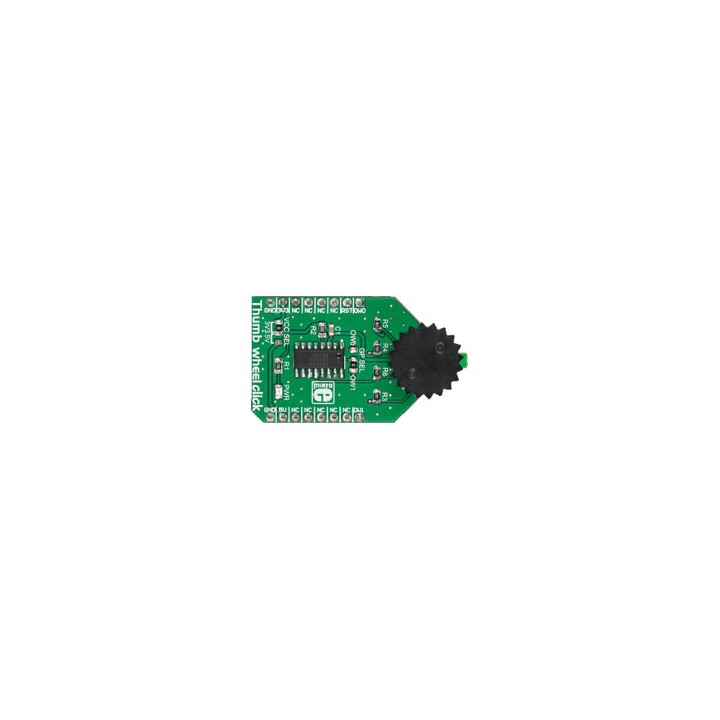

Module Thumbwheel Click

Ce module Click Board est équipé d'un commutateur rotatif 10 positions (connecté à un switch DS2408 1-Wire 8 canaux adressable). La liaison s'effectue via un bus 1-Wire.

Des exemples de programmes dédiés aux ARM, AVR, dsPIC et PIC avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Le module est destiné à être alimenté sous une tension de 3,3V ou 5V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2366 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2366 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Thumbwheel Click"
*
*************************************************************************
* La position du commutateur est affiché dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Thumbwheel Click" (Réf.: MIKROE-2366) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/PaulStoffregen/OneWire
*
* Remarque : Le code obtenu pour les positions est le suivant
* Position 1 -> Code 0x0A
* Position 2 -> Code 0x08
* Position 3 -> Code 0x0A
* Position 4 -> Code 0x04
* Position 5 -> Code 0x06
* Position 6 -> Code 0x00
* Position 7 -> Code 0x02
* Position 8 -> Code 0x00
* Position 9 -> Code 0x02
* Position 10 -> Code 0x08
*
************************************************************************/

#include <OneWire.h> // appel de la bibliothèque

// Affectation des broches
#define OW1 6
#define RST 17

byte addresse[8];
byte code;

OneWire ds(OW1); // création de l'objet ds

void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
pinMode(RST,OUTPUT); // configuration de la broche RST en sortie
digitalWrite(RST,HIGH);
Serial.println("Recherche composant");

// Recherche un module 1-Wire sur le bus
if (!ds.search(addresse))
{
Serial.println("Fin de recherche");
ds.reset_search();
}

// Module 1-Wire trouvé
Serial.print("Composant trouvé :");
for(byte i = 0; i < 8; ++i)
{
if (addresse[i] < 0x10)
{
Serial.write('0');
}
Serial.print(addresse[i], HEX);
Serial.write(' ');
}
Serial.println();
if (addresse[0] == 0x29)
{
Serial.println("Le composant est un DS2408");
}

// Vérification de l'adresse
if (OneWire::crc8(addresse, 7) != addresse[7])
{
Serial.print("CRC invalide");
}
Serial.println();
delay(1000);
}

void loop(void)
{
// Acquisition du code
ds.reset();
ds.select(addresse);
ds.write(0xF0);
ds.write(0x88);
ds.write(0x00);
code = ds.read();
Serial.print("Code:");
Serial.println(code,HEX);
switch (code)
{
case 0x0A:
Serial.println("La position est 1 ou 3");
break;
case 0x08:
Serial.println("La position est 2 ou 10");
break;
case 0x04:
Serial.println("La position est 4");
break;
case 0x06:
Serial.println("La position est 5");
break;
case 0x00:
Serial.println("La position est 6 ou 8");
break;
case 0x02:
Serial.println("La position est 7 ou 9");
break;
default:
break;
}
delay(1000);
}

Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications
