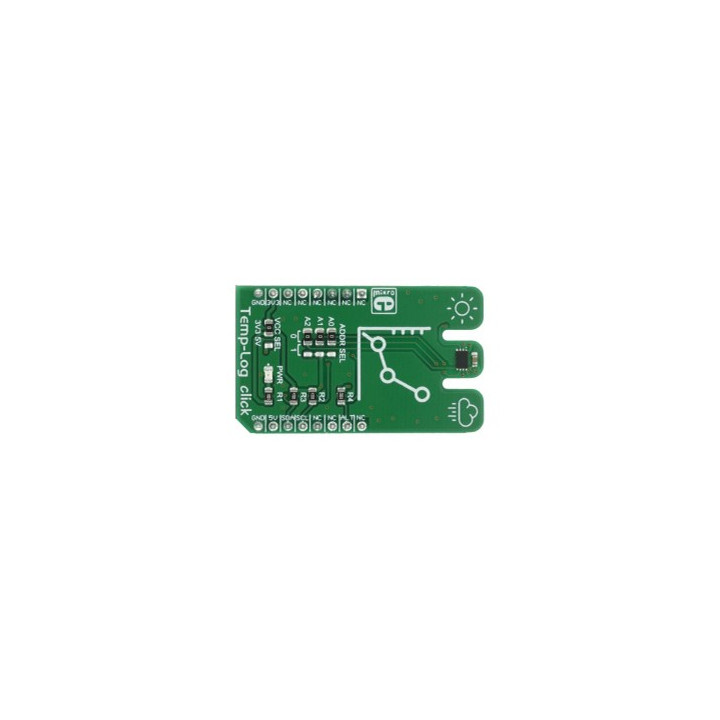

MIKROE-2886 Module TempLog click capteur température + EEprom

Ce module click board intègre un capteur de température associé à une mémoire EEPROM de 8 kbit (1024 octets) pouvant être utilisée pour stocker en permanence la configuration du système ou enregistrer les données spécifiques à l'utilisateur.

Le capteur AT30TSE758A dispose d'une résolution de 9 à 12 bits pour des possibilités de mesure de températures allant de -55 °C à + 125 °C (avec une précision maximale de ± 0,5 ° C, dans la plage de 0 °C à 85 °C). Ce dernier se pilote très simplement par le biais d'un bus I2C.


Le module peut être alimenté sous +3.3 V ou +5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2886 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2886 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Temp-Log click"
*
*************************************************************************
* La température est affichée dans le moniteur série et
* enregistrée dans l'EEPROM de l'AT30TSE758A
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Temp-Log click" (Réf.: MIKROE-2886) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèques
* 1. https://github.com/bkryza/i2cdevlib/tree/372078c1a2fd8e70f8405a16f2321cf72e7ea7c9
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "AT30TSE75x.h"

AT30TSE75x capteur(0x00, AT30TSE75x_758); // création de l'objet capteur

float temperature;

void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation du bus I2C
capteur.initialize(); // initialisation du capteur
capteur.setConversionResolution(AT30TSE75x_RES_12BIT); // résolution du capteur en 12 bit
}

void loop()
{
temperature = capteur.getTemperatureCelcius(); // acquisition de la température
// Affichage
Serial.print("Temperature : ");
Serial.print(temperature);
Serial.println(" °C");

// Lecture/Ecriture d'un octet en EEPROM
int page = 16;
int nb_octet = 5;
capteur.writeEEPROMByte(16*page+nb_octet, 13);
int valeur_eeprom = capteur.readEEPROMByte(16*page+nb_octet);
Serial.print("Octet lu dans EEPROM : ");
Serial.println(valeur_eeprom);

// Lecture/Ecriture d'une page de l'EEPROM
uint8_t numero_page[16] = {1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16};
page = 3;
capteur.writeEEPROMPage(16*page, numero_page);
delay(10);
uint8_t page_lue[16] = {0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0};
capteur.readEEPROMPage(16*page, page_lue);
Serial.print("Lecture page EEPROM: ");
for(int i=0; i<16; i++)
{
Serial.print(page_lue[i]);
Serial.print(" ");
}

Serial.println("");
delay(1000);
}
