Module TempHum Click - capteur HTS221 - MIKROE-1971

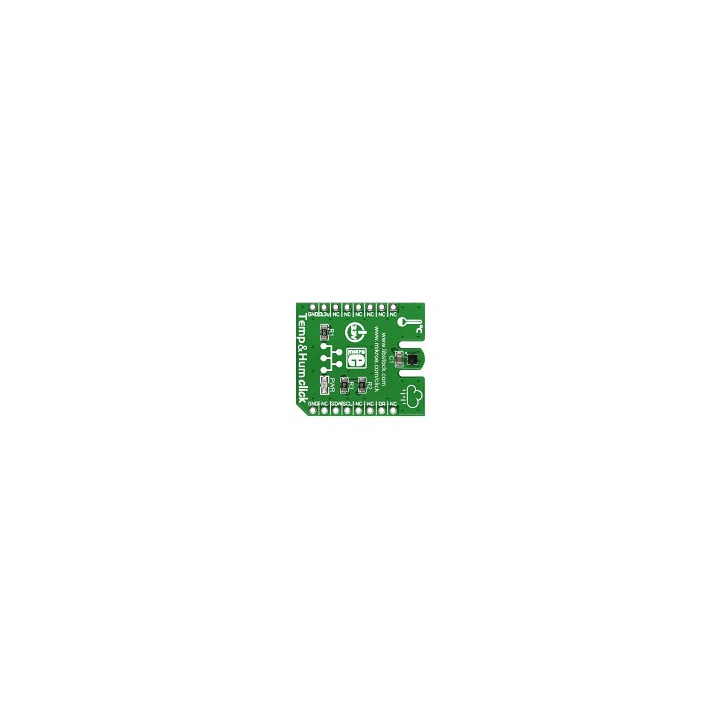

Equipé d'un circuit intégré spécialisé HTS221, ce module Click Board permet la mesure du taux d'humidité relative (0 à 100 % avec une précision de +/- 6 %) et de la température ambiante (0 °C à +60 °C avec une précision de +/-1 %).

A noter que la précision de mesure de la température est de l'ordre de +/- 0.5 °C dans la plage de mesure 15 à 40 °C et que celle de l'humidité atteint +/- 4,5% dans la plage de mesure 20 à 80 %.


Ce dernier doit être alimenté en 3,3V (uniquement). Bénéficiant d'une résolution de mesure sur 16 bits, il s'interface à l'aide d'une liaison I2C™


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1971 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1971 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Temp&Hum Click"
*
*************************************************************************
* L'humidité et la température sont affichées dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Temp&Hum Click" (Réf.: MIKROE-1971) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 1 Shifter Level TXB0108
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/ameltech/sme-hts221-library
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include <HTS221.h>

double humidite;
double temp;

void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation du bus I2C
smeHumidity.begin(); // initialisation du capteur
}

void loop()
{
humidite = smeHumidity.readHumidity(); // acquisition de la valeur de l'humidité
temp = smeHumidity.readTemperature(); // acquisition de la valeur de la température
// Affichage
Serial.print("Humidite=");
Serial.print(humidite);
Serial.print(" %");
Serial.print("t");
Serial.print("Temperature=");
Serial.print(temp);
Serial.println(" degre Celcius");
Serial.println();
delay(1000);
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)

Téléchargez également les fichiers sources de ces notes d'applications



Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
