Capteur de particule et de fumée Smoke 2 click MIKROE-4299

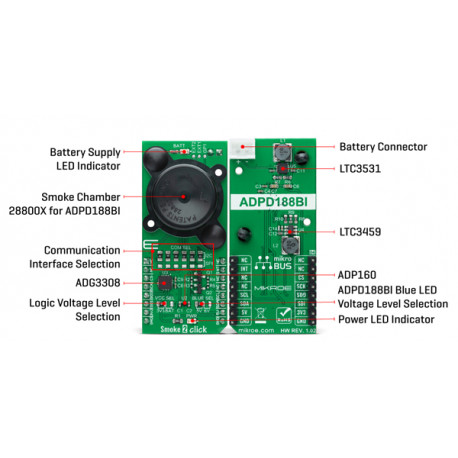

Le module capteur particule fumée Smoke 2 click de chez MikroElektronika est un capteur de fumée haute sensibilité basé sur un ADPD188BI. Ce capteur utilise un système photométrique complet pour la détection de particule (fumée) en utilisant la technologie optique à double longueur d'onde d'Analog Devices™.

Le capteur est enfermé dans une "chambre de détection de fumée" 28800X qui permet de réduire également la présence de poussière, d'insecte et autres nuisances externes.

L'ensemble combine donc une double photo détection à deux LED (Led Bleu et Led IR) séparées et empêche la lumière de passer directement de la LED à la photodiode sans entrer d'abord dans la chambre de détection de fumée. La combinaison des deux longueurs d'onde (470nm et 850nm) permet la discrimination de la taille des particules entre différents types de fumée, de poussière ou de vapeur.

Le module pourra fonctionner selon trois modes: mode veille, mode programme ou échantillonnage normal.

En mode veille (qui est un mode d'économie d'énergie) aucune donnée n'est collectée.

Le mode programme configure et programme les registres.

En mode normal, l'ADPD188BI émet des impulsions de lumière et récupère des données. Dans ce mode, la consommation dépend du nombre d'impulsions et du débit de données.

L'ADPD188BI nécessite une tension d'alimentation de 1,8 V pour fonctionner. Le module Click Board intègre donc un étage de régulation LDO basé sur un ADP160 qui permet de fournir une tension de 1,8V à partir d'une tension d'entrée de 3,3V ou d'une source d'alimentation externe via un connecteur prévu pour batterie (non livrée).

Le module peut s'interfacer à votre microcontrôleur depuis une interface I2C et SPI (mais pas simultanément).

• Alimentation: 3,3V / 5V / externe
• Entrée JST pour batterie externe (non livrée) avec Led d'état
• Capteur de fumée ADPD188BI avec chambre de fumée 28800X
• Interface: I2C (jusqu'à 400 Kbps) et SPI (jusqu'à 10 MHz)

• Dimensions: 57,15 x 25,4 mm
• Poids: 23 g

Vous trouverez sur le site de MikroElektronika des exemples de programmes dédiés aux PIC, PIC32™, dsPIC30/33 & PIC24, AVR, FT90x et ARM avec les compilateurs "C" (mikroC), "PASCAL" (mikroPascal), "BASIC" (mikroBASIC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini, ni dans une application de détection anti-incendie.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

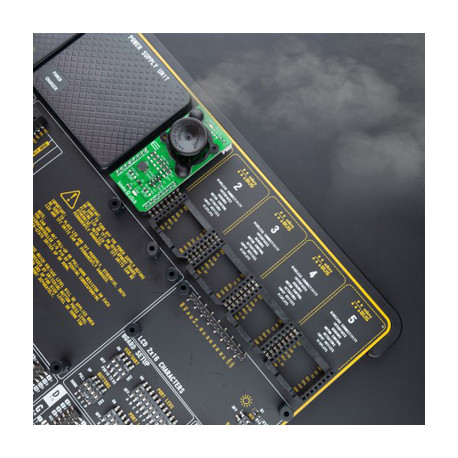

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2560 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2560 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Smoke click"
*
*************************************************************************
* La présence de fumée est affichée dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Smoke click" (Réf.: MIKROE-2560) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/sparkfun/SparkFun_MAX3010x_Sensor_Library/archive/master.zip
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "MAX30105.h"

byte ledBrightness = 0xFF; // Options: 0=éteinte à 255=50mA
byte sampleAverage = 4; // Options: 1, 2, 4, 8, 16, 32
byte ledMode = 2; // Options: 1 = led rouge, 2 = led rouge + IR, 3 = led rouge + IR + verte
int sampleRate = 400; // Options: 50, 100, 200, 400, 800, 1000, 1600, 3200
int pulseWidth = 411; // Options: 69, 118, 215, 411
int adcRange = 2048; // Options: 2048, 4096, 8192, 16384
long echantillon = 0; // nombre échantillons
long val_moy_IR; // valeur moyenne IR
long particule; // nombre particules
long difference;

MAX30105 capteur_particule; //création de l'objet

void setup(void)
{
Serial.begin(9600);
capteur_particule.begin();
capteur_particule.setup(ledBrightness, sampleAverage, ledMode, sampleRate, pulseWidth, adcRange); // configuration du capteur
capteur_particule.setPulseAmplitudeRed(0); // extinction led rouge
capteur_particule.setPulseAmplitudeGreen(0); // extinction led verte

//Calcul de la valeur moyenne
val_moy_IR = 0;
for (byte x = 0 ; x < 100 ; x++)
{
val_moy_IR += capteur_particule.getIR(); // mesure de la quantité IR
}
val_moy_IR = val_moy_IR/100;
}

void loop()
{
particule=capteur_particule.getIR();
difference = particule - val_moy_IR;
Serial.print("IR=");
Serial.print(particule);
Serial.print("t");
Serial.print("t");
Serial.print("Difference=");
Serial.print(difference);
Serial.print("t");
if (difference > 100)
{
Serial.print(" Au feu !!!");
}
Serial.println();
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
