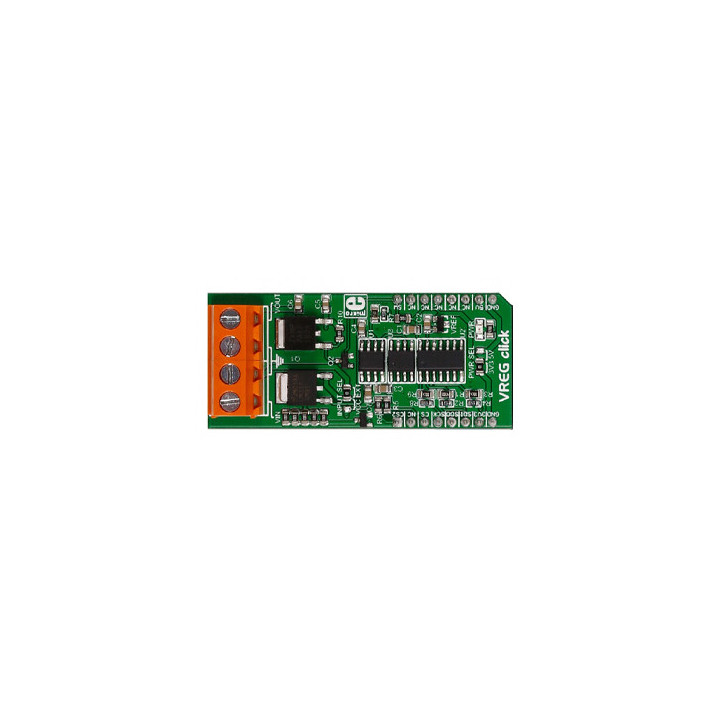

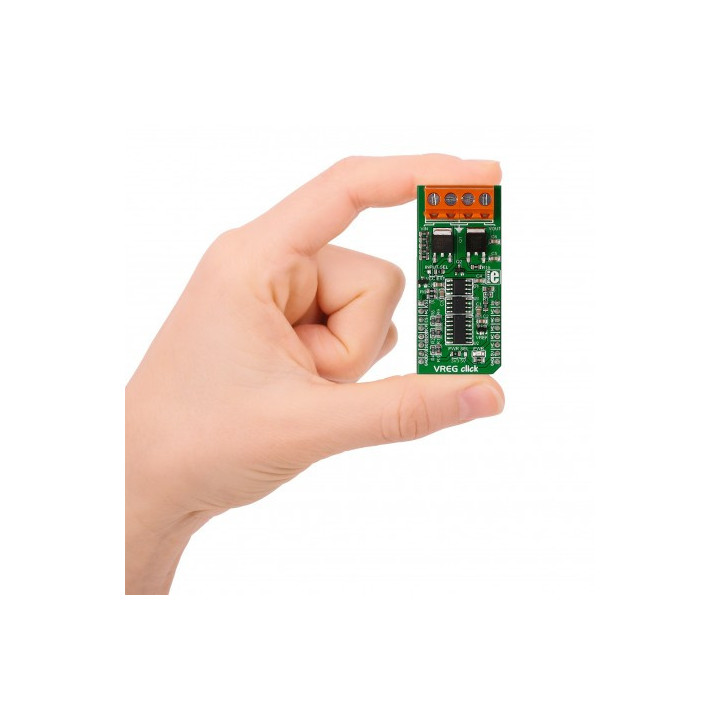

Module régulateur tension MIKROE2443 avec DAC et ADC intégrés

Le LM317-M IC est un régulateur fiable avec une régulation de ligne typique de 0,01% et une régulation de charge de 0,1%. Il dispose également d'une limitation interne du courant de court-circuit et d'une protection contre les surcharges thermiques.

Le circuit régule la tension en transformant toute différence d'entrée / sortie en chaleur (dissipant efficacement toute la puissance excédentaire). S'il devient trop chaud, cela peut endommager la carte ou provoquer un comportement inattendu.

Pour cette raison, la plage de fonctionnement de la carte est définie par deux facteurs. 1) tension et courant d'entrée maximum (ne doit pas dépasser 20 V / 0,5 A); et 2) puissance maximale résultant de la différence de courant et de tension d'E / S (ne doit pas dépasser 1 W, mesurée comme I x (Entrée V - Sortie V).

La carte comporte également une puce MOSFET pour activer et désactiver la sortie.

La sélection de la valeur de la tension de sortie du module s'effectue à l'aide d'un d'un DAC 12 bits, d'un ADC 12 bits et d'un amplificateur opérationnel. Deux paires de bornes à vis servent à relier la tension entrée et à récuperer la tension de sortie.

Le module pourra être piloté par votre microcontrôleur au moyen d'une liaison SPI. Le module peut être alimenté sous une tension de +3.3 V ou +5 V.

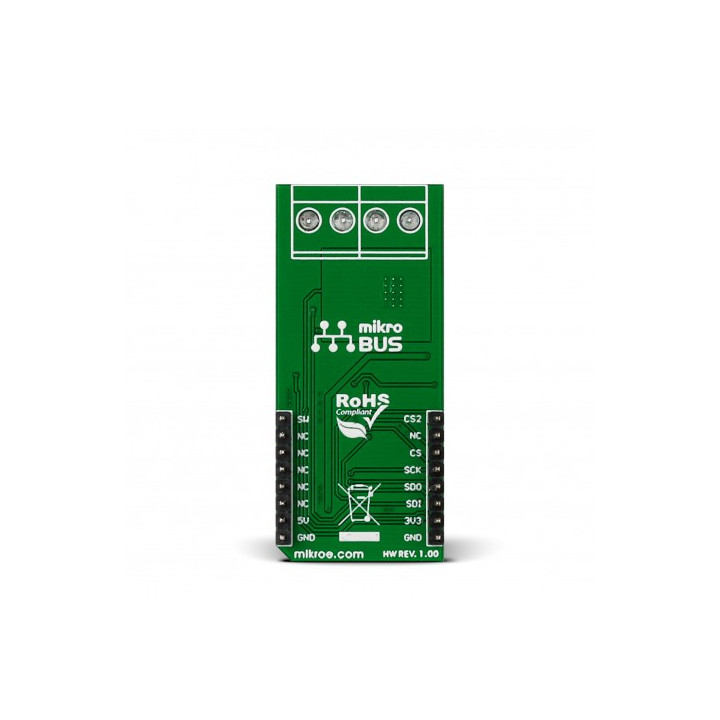

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
