Module préamplificateur pour microphone "SP3"

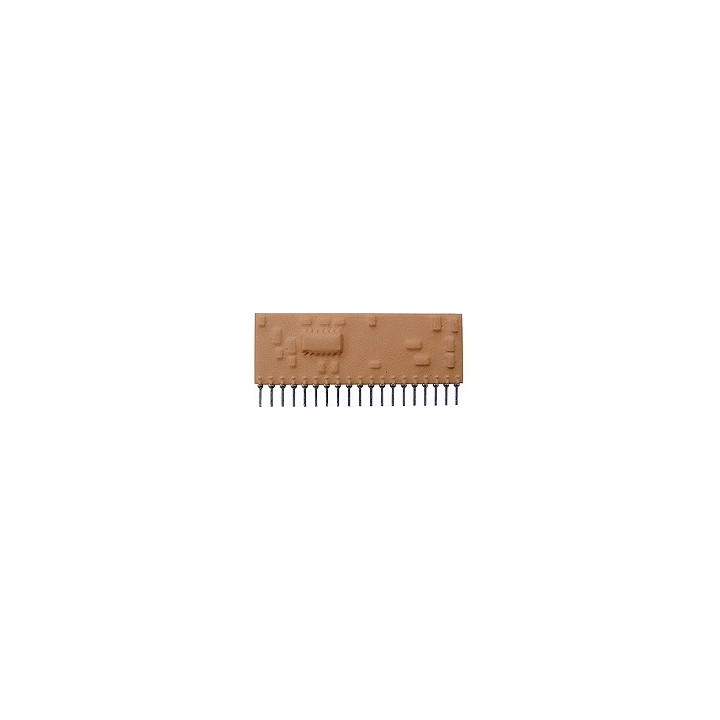

    Module préamplificateur pour microphone "SP3" - 1
    SP3
    Disponible
    10,43 € TTC
    8,69 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Bénéficiant d'une conception en technologie de substrat céramique le module "SP3" est un préamplificateur haute performance pour microphone.

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    Doté d'un réglage de tonalité (treble, bass, middle), il dispose également d'une sortie capable de piloter une led externe en cas d'écrêtage.


    Applications
    -     Systèmes Hi-Fi
    - Table de mixage
    - Système "Karaoké"
    - Amplification pour théâtre et systèmes P.A (Public Adress)






    Désignations

    Min.

    Typ.

    Max.

    Unité



    VCC

    Tension d'alimentation

    +9

    +12

    +18

    VCC

     TcContrôle Tone

    -

    +16

    -

    dB



    VI

    Signal d'entrée AF

    -

    -

    250

    mVRMS



    LI

    Entrée Line

    -

    0

    -

    dB



      Dimensions du module



    1 GND                                    11 GND
    2 Entrée LINE AUX (ALN)       12 -VCC
    3 Entrée - (-IN)                     13 +VCC
    4 Entrée + (+IN)                   14 Middle (MD1)
    5 Contrôle de Gain                15 Bass (BS1)
    6 Treble (TR1)                       16 Bass (BS2)
    7 Treble (TR2)                       17 Bass (BS3)
    8 Treble (TR3)                       18 Sortie Led (PL)
    9 Sortie Middle (MDO)           19 HC (capacité)
    10 Middle (MD2)


    Schéma d'application type
