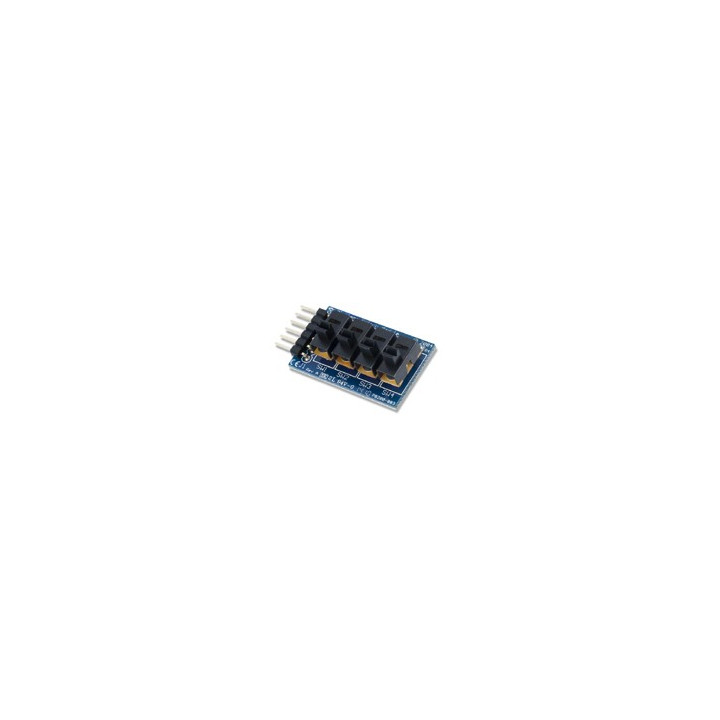

PMODSWT : module pmod 4 interrupteurs pour arduino ou Raspberry pi

Module PmodDSWT 4 interrupteurs

Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).

5,92 €

TTC

4,93 € HT

Dont 0,01 € d'eco-participation

Rupture de stock

Reprise 1 pour 1 Frais de port à partir de 9 € infos

Conçu pour être piloté par un arduino, ce module "Pmod" intègre 4 interrupteurs délivrant une masse ou un + d'alimentation suivant leur état.

Fonction du module Connectique du module

Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).

Exemple d'application avec un arduino™

/************************************************************************

* Test du module Pmod 4 interrupteurs

*************************************************************************

* Description: Pmod_SWT

* L'état des interrupteurs est affiché sur un module PmodLed

* et le nombre décimal équivalent dans le moniteur série

* Matériel

* 1. Arduino Uno

* 2. Module Pmod LED

* 3. Module Pmod SWT

*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)

*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.

* Code source téléchargeable ici:

************************************************************************/

// Affectation des broches

#define LED_0 2

#define LED_1 3

#define LED_2 4

#define LED_3 5

#define SWT_1 6

#define SWT_2 7

#define SWT_3 8

#define SWT_4 9

boolean inter_1;

boolean inter_2;

boolean inter_3;

boolean inter_4;

int nombre;

void setup()

{

Serial.begin(9600); // initialisation du moniteur série

for (int i=2; i<=5; i++) // configuration des broches 2 à 5 en sortie

{

pinMode(i,OUTPUT);

}

for (int i=6; i<=9; i++) // configuration des broches 6 à 9 en entrée

{

pinMode(i,INPUT);

}

void loop()

{

inter_1=digitalRead(SWT_1); // lecture de l'interrupteur SW1

digitalWrite(LED_0,inter_1); // commande de la led LED0 en fonction de l'état de l'interrupteur SW1

inter_2=digitalRead(SWT_2);

digitalWrite(LED_1,inter_2);

inter_3=digitalRead(SWT_3);

digitalWrite(LED_2,inter_3);

inter_4=digitalRead(SWT_4);

digitalWrite(LED_3,inter_4);

nombre=inter_1+inter_2*2+inter_3*4+inter_4*8; // conversion binaire-décimal

Serial.print("Le nombre decimal est egal à "); // affichage dans le moniteur série

Serial.println(nombre);

}

Datasheet du module

Télécharger
