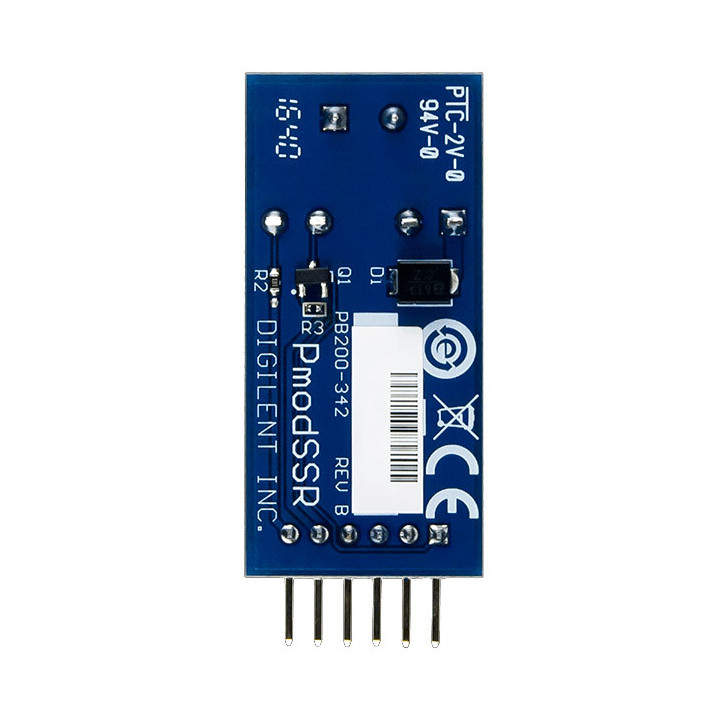

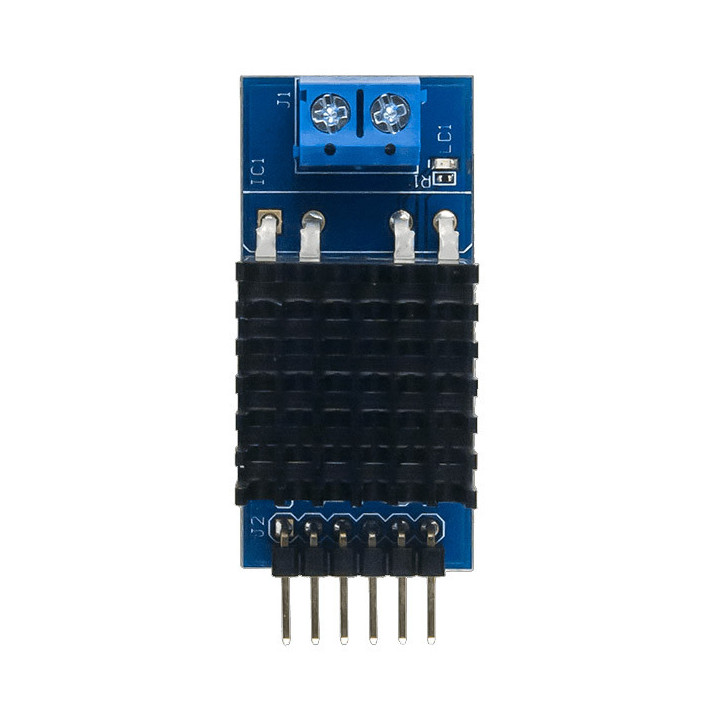

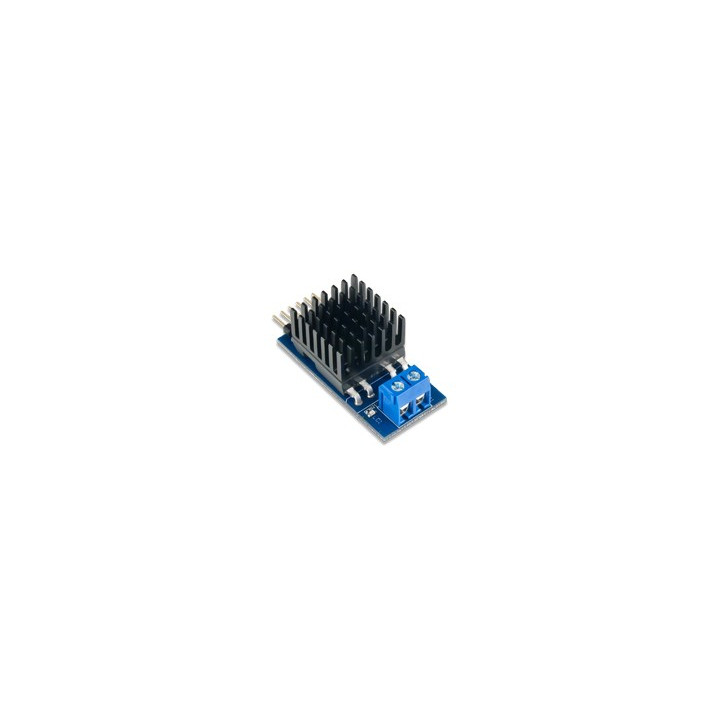

PMODSSR Relais statique type CPC1908J ( 6 A @ 24 V) pour arduino
Conçu pour être piloté par un arduino, ce module Pmod intègre un relais statique de type CPC1908J, lequel peut commuter jusqu'à 6 A @ 24 V.
Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Exemple d'application avec une platine arduino™
/************************************************************************
*
* Test du module Pmod relais statique
*
*************************************************************************
* Description: Pmod_SSR
* Une charge est commandée depuis le moniteur série (0=OFF et 1=ON)
* et via le module pouvant commuter une puissance importante.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod relais statique (même branchement que le PmodOD1)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
************************************************************************/
#define relais 3
char octetReception=0;
void setup()
{
Serial.begin(9600); // initialisation du moniteur série
pinMode(relais,OUTPUT); // broche 2 configurée en sortie
}
void loop()
{
Serial.println("Relais actif:Taper 1 ou Relais inactif:Taper 0");
while (Serial.available()==0); // attente réception d’un octet
{
octetReception=Serial.read(); // lecture de l'octet reçu et stockage dans la variable
switch (octetReception)
{
case '0': // cas 0
{
digitalWrite(relais,LOW); // relais inactif
Serial.println("Relais inactif");
Serial.println();
break;
}
case '1': // cas 1
{
digitalWrite(relais,HIGH); // relais actif
Serial.println("Relais inactif");
Serial.println();
break;
}
default: // cas par défaut
{
Serial.println("Commande non reconnue");
}
}
}
}
*
* Test du module Pmod relais statique
*
*************************************************************************
* Description: Pmod_SSR
* Une charge est commandée depuis le moniteur série (0=OFF et 1=ON)
* et via le module pouvant commuter une puissance importante.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod relais statique (même branchement que le PmodOD1)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
************************************************************************/
#define relais 3
char octetReception=0;
void setup()
{
Serial.begin(9600); // initialisation du moniteur série
pinMode(relais,OUTPUT); // broche 2 configurée en sortie
}
void loop()
{
Serial.println("Relais actif:Taper 1 ou Relais inactif:Taper 0");
while (Serial.available()==0); // attente réception d’un octet
{
octetReception=Serial.read(); // lecture de l'octet reçu et stockage dans la variable
switch (octetReception)
{
case '0': // cas 0
{
digitalWrite(relais,LOW); // relais inactif
Serial.println("Relais inactif");
Serial.println();
break;
}
case '1': // cas 1
{
digitalWrite(relais,HIGH); // relais actif
Serial.println("Relais inactif");
Serial.println();
break;
}
default: // cas par défaut
{
Serial.println("Commande non reconnue");
}
}
}
}
La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
