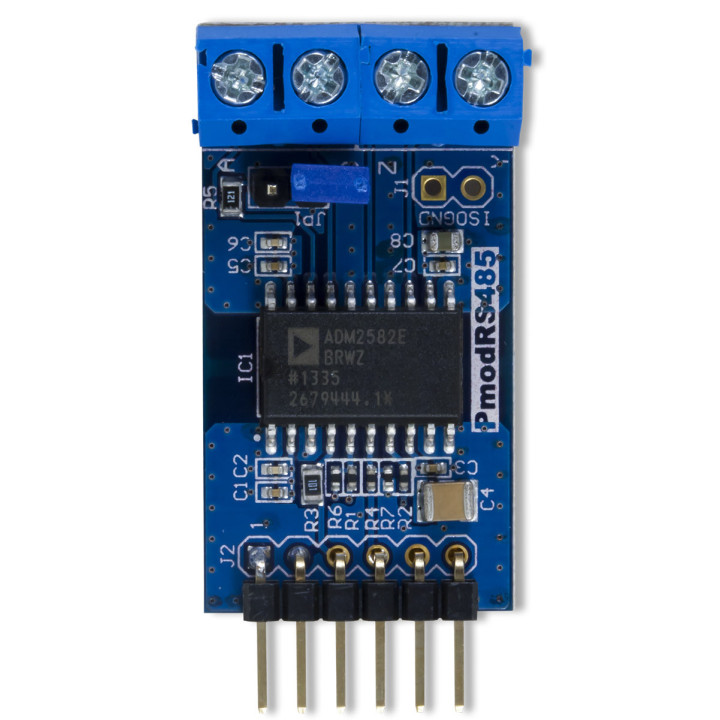

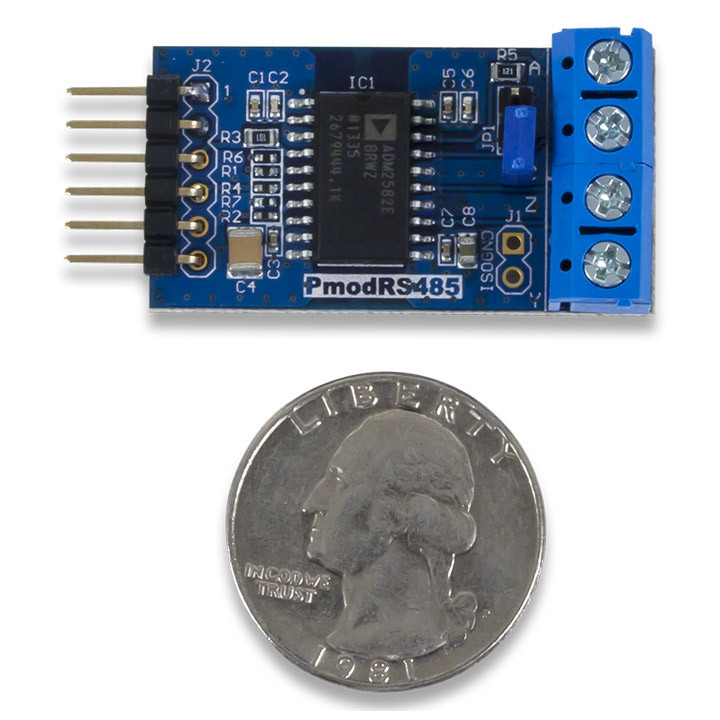

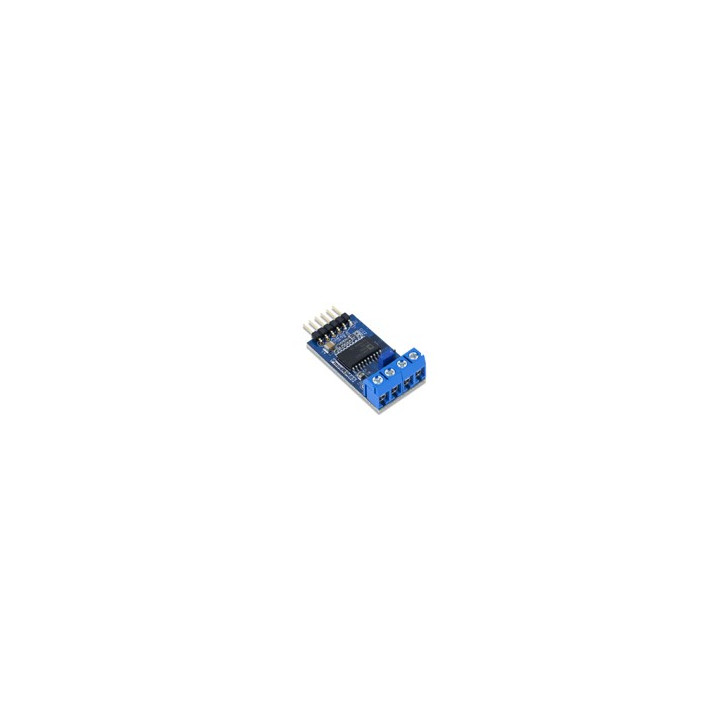

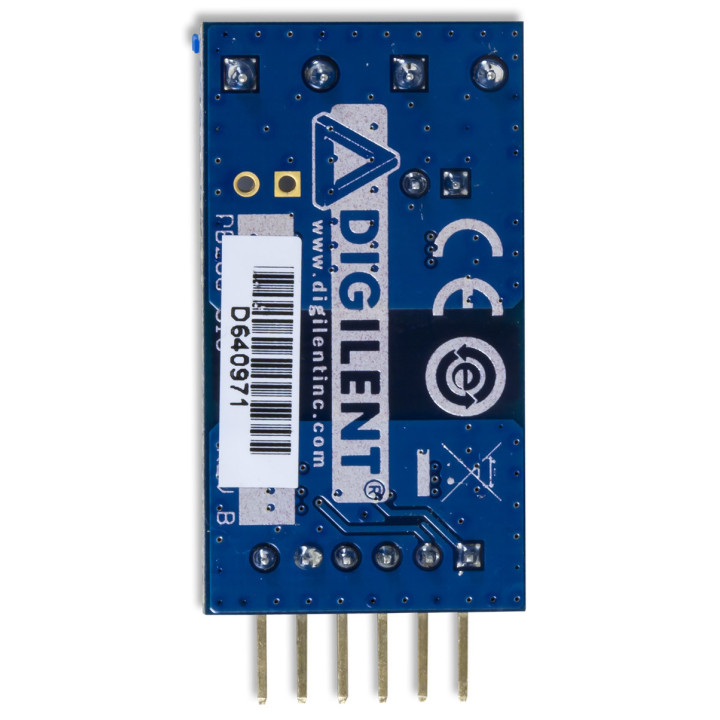

Module PmodRS485 - Interface RS485
PMODRS485
Peu de pièces en stock 32,40 € TTC
27,00 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix
Conçu pour être piloté par un arduino via une liaison série, ce module Pmod à base de ADM582E s'apparente à un circuit de mise à niveau permettant de convertir les niveaux séries en RS422/RS485.
Caractéristiques:
- Raccordement des signaux RS422/485 sur borniers à vis.
- Débit max.: 16 Mbps
- Raccordement max de 256 noeux sur un même bus.
Ce dernier est exclusivement conçue pour la réalisation de prototype ainsi que pour l'évaluation et l'apprentissage de la gestion d'une communication RS422/RS485 à partir d'un microcontrôleur (par exemple dans les écoles d'ingénieurs).
Cette platine n'est pas prévue, ni conçue pour être intégrée au sein d'une application professionnelle ou industrielle. Consultez n pour ce type d'application.
- Raccordement des signaux RS422/485 sur borniers à vis.
- Débit max.: 16 Mbps
- Raccordement max de 256 noeux sur un même bus.
Ce dernier est exclusivement conçue pour la réalisation de prototype ainsi que pour l'évaluation et l'apprentissage de la gestion d'une communication RS422/RS485 à partir d'un microcontrôleur (par exemple dans les écoles d'ingénieurs).
Cette platine n'est pas prévue, ni conçue pour être intégrée au sein d'une application professionnelle ou industrielle. Consultez n pour ce type d'application.
Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Exemple d'application avec deux arduino™ (2 platines arduino™ sont utilisée pour dialoguer entres elles).
Programme Emetteur
/************************************************************************
*
* Test du module Pmod RS485
*
*************************************************************************
* Description: Pmod_RS485
* Une led est commandée depuis une liaison série RS485.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod RS485 (le cavalier JP1 est présent)
*
* Câblage
* Module<----------> Arduino
* J1 broche 6 5 V
* J1 broche 5 GND
* J1 broche 4 7
* J1 broche 3 9
* J1 broche 2 8
* J1 broche 1 6
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*
************************************************************************/
#define RX 9 // affectation des broches
#define TX 8
#define DE 7
#define RE 6
#include <SoftwareSerial.h> // appel de la bibliothèque
SoftwareSerial RS485(RX, TX); // création de l'objet RS485
int recu;
void setup()
{
Serial.begin(9600); // initialisation du moniteur série
RS485.begin(9600); // initialisation de la liaison série RS485
pinMode(DE,OUTPUT); // configuration de la broche DE en sortie
pinMode(RE,OUTPUT); // configuration de la broche RE en sortie
digitalWrite(DE, HIGH); // validation de l'émission
digitalWrite(RE, HIGH); // blocage de la réception
Serial.println("Commande led par liaison série:");
Serial.println("Extinction:0 Allumage:1");
delay(500);
}
void loop()
{
if (Serial.available()) // si la liaison série RS232 (moniteur série) reçoit un caractère
{
recu = Serial.read(); // lecture et stockage dans la variable recu
RS485.write(recu); // envoi de la variable recu
}
}
Programme Recepteur
/************************************************************************
*
* Test du module Pmod RS485
*
*************************************************************************
* Description: Pmod_RS485
* Une led est commandée depuis une liaison série RS485.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod RS485 (le cavalier JP1 est présent)
*
* Câblage
* Module<----------> Arduino
* J1 broche 6 5 V
* J1 broche 5 GND
* J1 broche 4 7
* J1 broche 3 9
* J1 broche 2 8
* J1 broche 1 6
************************************************************************/
#define RX 9 // affectation des broches
#define TX 8
#define DE 7
#define RE 6
#define led 13
#include <SoftwareSerial.h> // appel de la bibliothèque
SoftwareSerial RS485(RX, TX); // création de l'objet RS485
char recu;
void setup()
{
Serial.begin(9600); // initialisation du moniteur série
RS485.begin(9600); // initialisation de la liaison série RS485
pinMode(DE,OUTPUT); // configuration de la broche DE en sortie
pinMode(RE,OUTPUT); // configuration de la broche RE en sortie
pinMode(led,OUTPUT); // configuration de la broche led en sortie
digitalWrite(DE, LOW); // blocage de l'émission
digitalWrite(RE, LOW); // validation de la réception
digitalWrite(led,LOW); // extinction de la led
}
void loop()
{
if (RS485.available()) // si la liaison série RS485 reçoit un caractère
{
recu = RS485.read(); // lecture du caractère
Serial.print("J'ai recu le caractère:");
Serial.println(recu);
if (recu=='0')
{
digitalWrite(led,LOW); // extinction de la led
}
if (recu=='1')
{
digitalWrite(led,HIGH); // allumage de la led
}
}
}
/************************************************************************
*
* Test du module Pmod RS485
*
*************************************************************************
* Description: Pmod_RS485
* Une led est commandée depuis une liaison série RS485.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod RS485 (le cavalier JP1 est présent)
*
* Câblage
* Module<----------> Arduino
* J1 broche 6 5 V
* J1 broche 5 GND
* J1 broche 4 7
* J1 broche 3 9
* J1 broche 2 8
* J1 broche 1 6
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*
************************************************************************/
#define RX 9 // affectation des broches
#define TX 8
#define DE 7
#define RE 6
#include <SoftwareSerial.h> // appel de la bibliothèque
SoftwareSerial RS485(RX, TX); // création de l'objet RS485
int recu;
void setup()
{
Serial.begin(9600); // initialisation du moniteur série
RS485.begin(9600); // initialisation de la liaison série RS485
pinMode(DE,OUTPUT); // configuration de la broche DE en sortie
pinMode(RE,OUTPUT); // configuration de la broche RE en sortie
digitalWrite(DE, HIGH); // validation de l'émission
digitalWrite(RE, HIGH); // blocage de la réception
Serial.println("Commande led par liaison série:");
Serial.println("Extinction:0 Allumage:1");
delay(500);
}
void loop()
{
if (Serial.available()) // si la liaison série RS232 (moniteur série) reçoit un caractère
{
recu = Serial.read(); // lecture et stockage dans la variable recu
RS485.write(recu); // envoi de la variable recu
}
}
Programme Recepteur
/************************************************************************
*
* Test du module Pmod RS485
*
*************************************************************************
* Description: Pmod_RS485
* Une led est commandée depuis une liaison série RS485.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod RS485 (le cavalier JP1 est présent)
*
* Câblage
* Module<----------> Arduino
* J1 broche 6 5 V
* J1 broche 5 GND
* J1 broche 4 7
* J1 broche 3 9
* J1 broche 2 8
* J1 broche 1 6
************************************************************************/
#define RX 9 // affectation des broches
#define TX 8
#define DE 7
#define RE 6
#define led 13
#include <SoftwareSerial.h> // appel de la bibliothèque
SoftwareSerial RS485(RX, TX); // création de l'objet RS485
char recu;
void setup()
{
Serial.begin(9600); // initialisation du moniteur série
RS485.begin(9600); // initialisation de la liaison série RS485
pinMode(DE,OUTPUT); // configuration de la broche DE en sortie
pinMode(RE,OUTPUT); // configuration de la broche RE en sortie
pinMode(led,OUTPUT); // configuration de la broche led en sortie
digitalWrite(DE, LOW); // blocage de l'émission
digitalWrite(RE, LOW); // validation de la réception
digitalWrite(led,LOW); // extinction de la led
}
void loop()
{
if (RS485.available()) // si la liaison série RS485 reçoit un caractère
{
recu = RS485.read(); // lecture du caractère
Serial.print("J'ai recu le caractère:");
Serial.println(recu);
if (recu=='0')
{
digitalWrite(led,LOW); // extinction de la led
}
if (recu=='1')
{
digitalWrite(led,HIGH); // allumage de la led
}
}
}
La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
