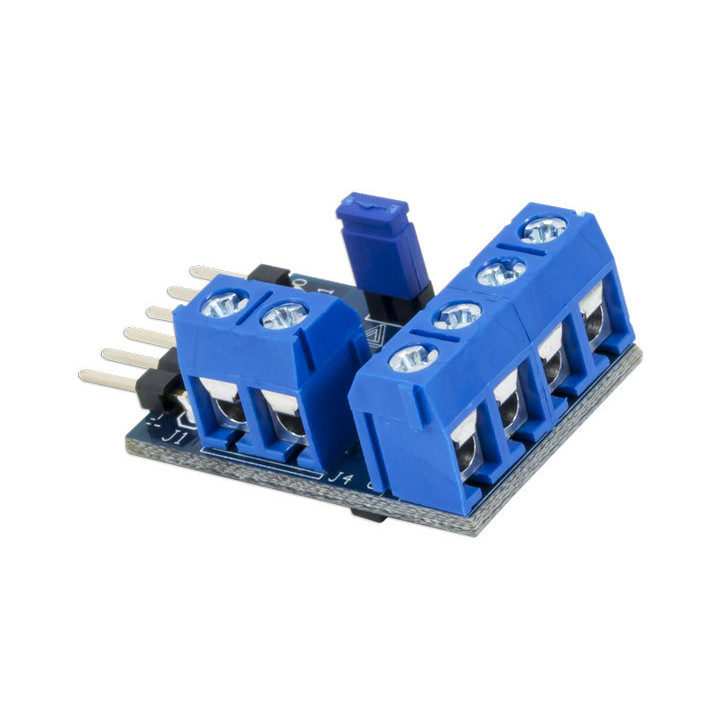

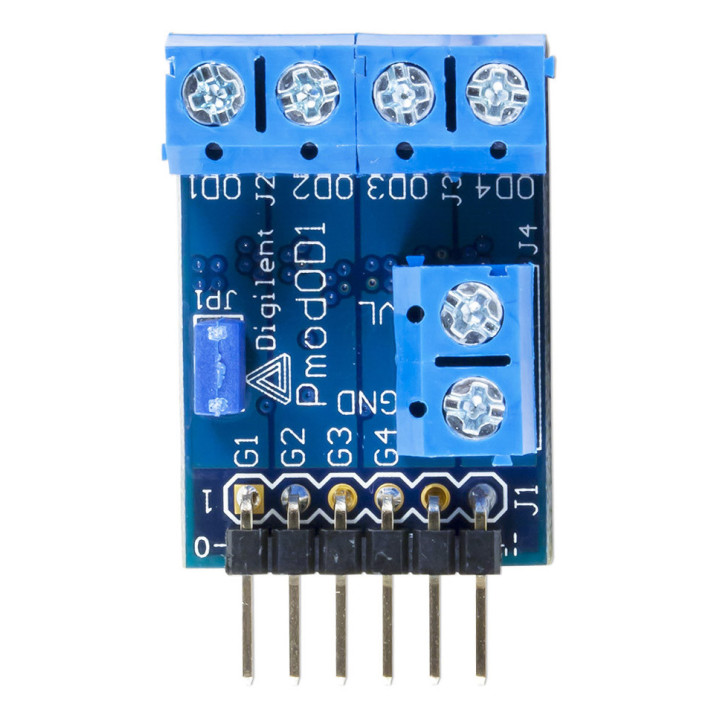

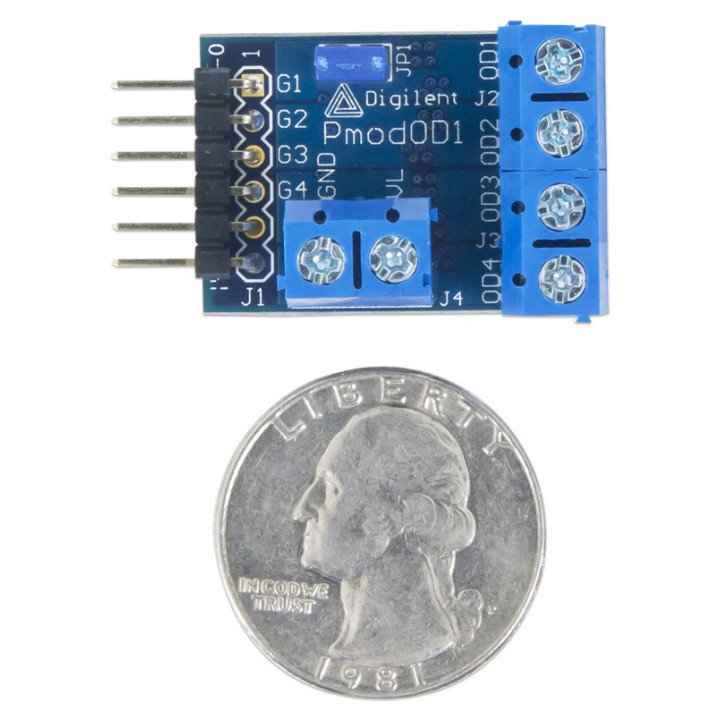

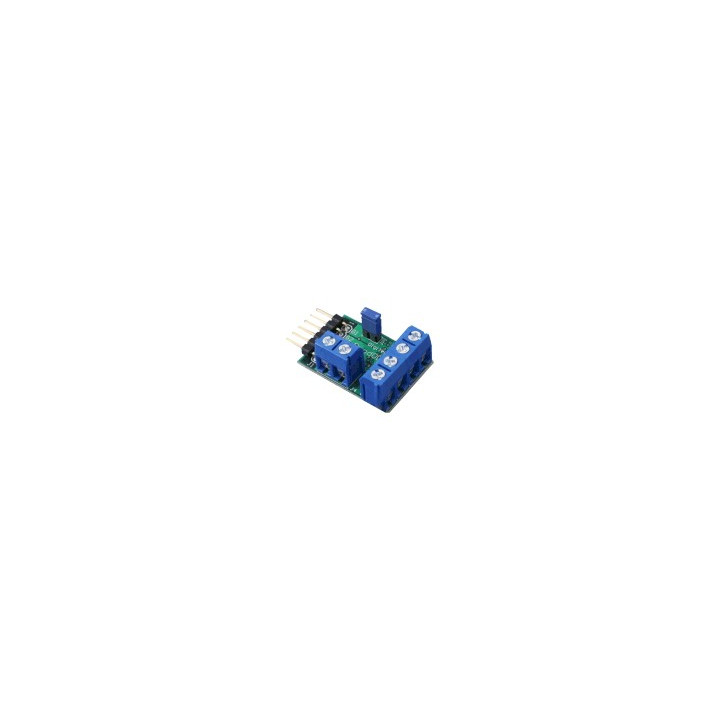

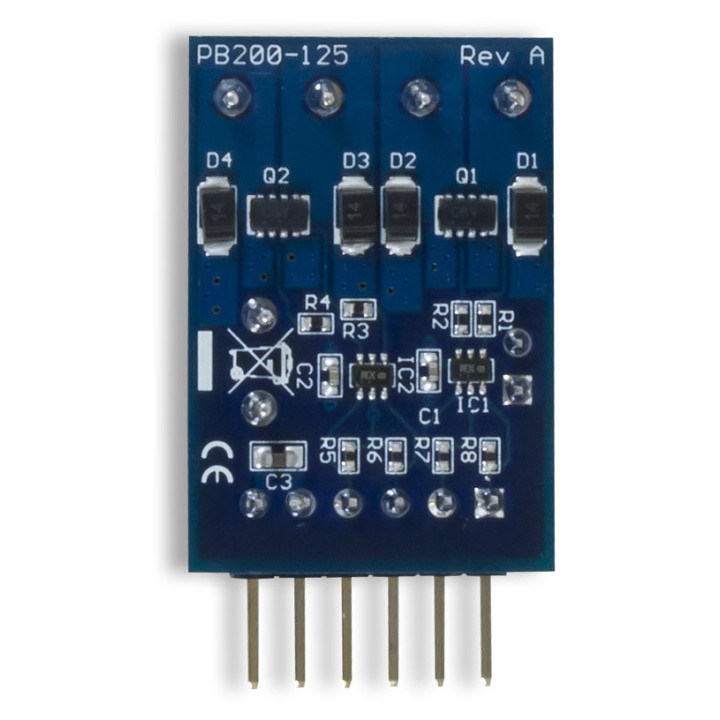

Module PmodOD1 FET de puissance
PMODOD1
En cours d'approvisionnement
11,20 €
TTC
9,33 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix
Conçu pour être piloté par un arduino, ce module Pmod intègre un FET de puissance de type (NTHD4508NT) lequel est capable de commuter jusqu'à 3 A.
Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Exemple d'application avec une platine arduino™
.jpg)
/************************************************************************
*
* Test du module Pmod FET de puissance
*
*************************************************************************
* Description: Pmod_OD1
* Un moteur accélère progressivement pendant 2.5 s puis reste en régime
* permanent pendant 5 s et décélère pendant 2.5 s puis reste arrêté
* pendant 5s.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod FET de puissance (laisser le cavalier en place)
* 3. Moteur à courant continu 5 V (modèle à faible consommation)
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
************************************************************************/
#define mot 3
int i;
void setup()
{
pinMode(mot,OUTPUT); // broche 3 configurée en sortie (PWM)
}
void loop()
{
for(i = 0; i < 256; i++)
{
analogWrite(mot,i); // le moteur accélère
delay(10);
}
delay(5000);
for(i = 0; i < 256; i++)
{
analogWrite(mot,255-i); // le moteur décèlere
delay(10);
}
delay(5000);
}
Afin de pouvoir vériifer le fonctionnement de cette application un boitier de mesure "analog Discovery 2"
à été utilisé pour visualiser la forme des signaux en sortie du module. (voir copie d'écran ci-dessous).
.jpg)
*
* Test du module Pmod FET de puissance
*
*************************************************************************
* Description: Pmod_OD1
* Un moteur accélère progressivement pendant 2.5 s puis reste en régime
* permanent pendant 5 s et décélère pendant 2.5 s puis reste arrêté
* pendant 5s.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod FET de puissance (laisser le cavalier en place)
* 3. Moteur à courant continu 5 V (modèle à faible consommation)
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
************************************************************************/
#define mot 3
int i;
void setup()
{
pinMode(mot,OUTPUT); // broche 3 configurée en sortie (PWM)
}
void loop()
{
for(i = 0; i < 256; i++)
{
analogWrite(mot,i); // le moteur accélère
delay(10);
}
delay(5000);
for(i = 0; i < 256; i++)
{
analogWrite(mot,255-i); // le moteur décèlere
delay(10);
}
delay(5000);
}
Afin de pouvoir vériifer le fonctionnement de cette application un boitier de mesure "analog Discovery 2"
à été utilisé pour visualiser la forme des signaux en sortie du module. (voir copie d'écran ci-dessous).
La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
