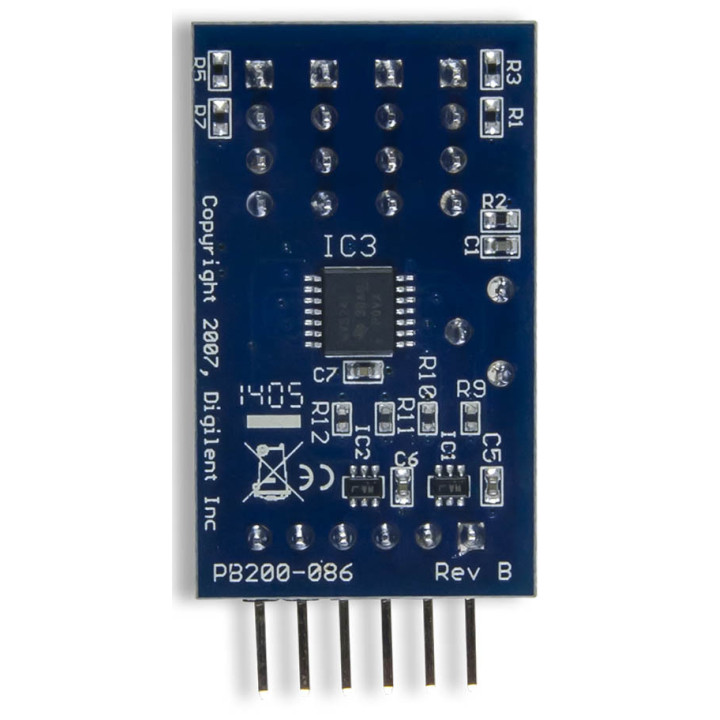

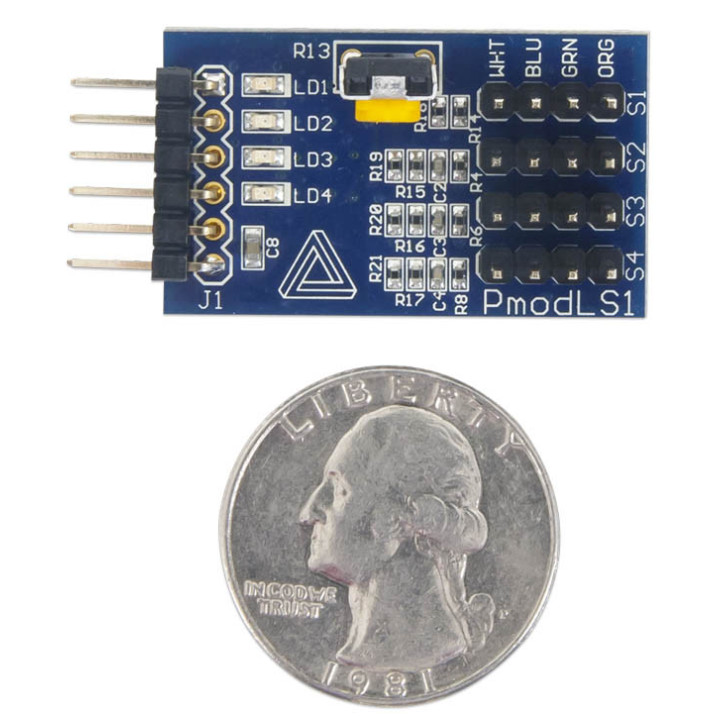

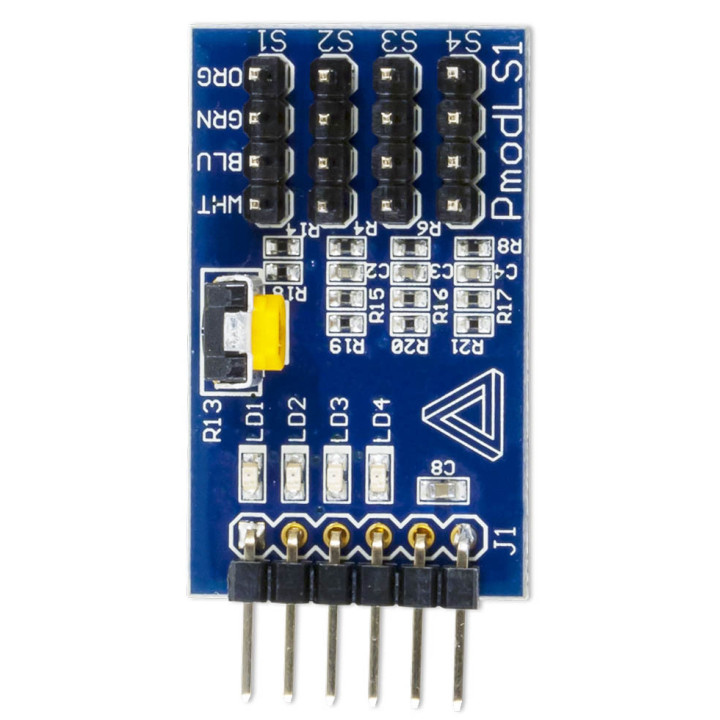

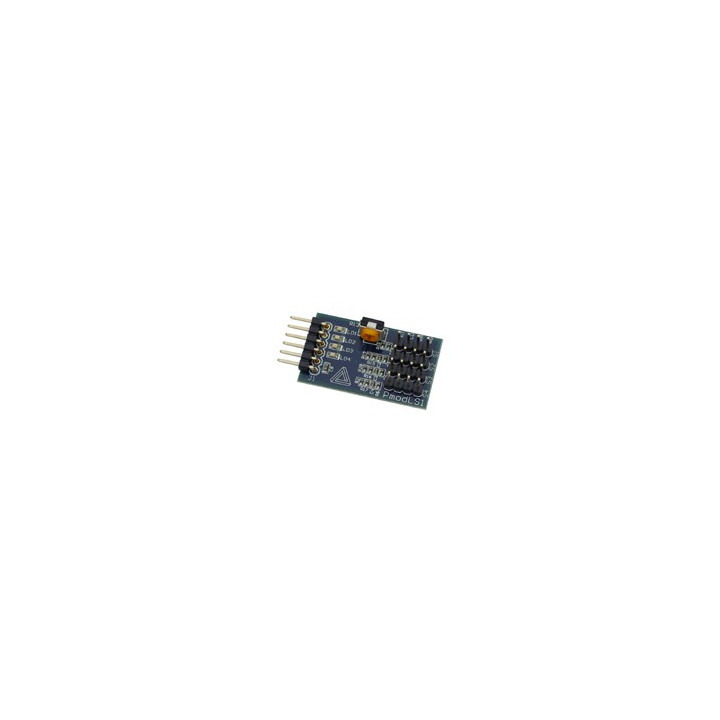

Il n'y a plus de produit dans votre panierPMODLS1 : Comparateur à fenêtre 4 entrées
Conçu pour être piloté par un arduino, ce module Pmod intègre 4 amplificateurs opérationnels montés en comparateur à fenêtre (à seuil variable) destiné à générer 4 niveaux logiques (avec contrôle par leds) à partir d'un seuil sur des niveaux analogiques d'entrées.
Ce module est idéal pour gérer des capteurs IR à sorties analogiques (disponibles en option en bas de page).
Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Exemple d'application avec un arduino™
/************************************************************************
*
* Test du module Pmod comparateur
*
*************************************************************************
* Description: Pmod_LS1
* La tension de sortie du module potentiomètre digital évolue de 0 à 5 V
* et le module comparateur renvoie un niveau haut si la tension est
* supérieure au seuil.
* La tension d'entrée et le niveau de sortie du module comparateur est affiché
* dans le moniteur série.
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod DPOT
* 3. Module Pmod LS1
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:
************************************************************************/
#define CS 10 // affectation de la broche CS
#define comparateur 2 // affectation de la broche comparateur
#include <SPI.h> // appel de la bibliothèque
int i;
int val=0;
float tension;
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
SPI.begin(); // initialisation de la liaison SPI
SPI.setDataMode(SPI_MODE0); // configuration de la liaison SPI en mode 0
SPI.setClockDivider(SPI_CLOCK_DIV16); // configuration de l'horloge à 1MHz
pinMode(CS, OUTPUT);
pinMode(comparateur, INPUT);
}
void loop()
{
for (i=0;i<256;i=i+1)
{
digitalWrite(CS, LOW); // activation de la ligne CS
delayMicroseconds(15);
SPI.transfer(i); // envoi de la variable i (i=0->Vout=0V i=255->Vout=Vcc)
val=analogRead(A0); // conversion AN
tension = map(val, 0, 1023, 0, 5000); // tension varie de 0 à 5000 pour une variation de val de 0 à 255
tension=tension/1000;
Serial.print("i=");
Serial.print(i);
Serial.print('t'); // tabulation
Serial.print("val=");
Serial.print(val);
Serial.print('t'); // tabulation
Serial.print("Tension=");
Serial.print(tension);
Serial.println("V");
digitalWrite(CS, HIGH); // désactivation de la ligne CS
if (digitalRead(comparateur)==HIGH)
{
Serial.println("La sortie du comparateur est au niveau haut");
}
else
{
Serial.println("La sortie du comparateur est au niveau bas");
}
delay(200);
}
}
*
* Test du module Pmod comparateur
*
*************************************************************************
* Description: Pmod_LS1
* La tension de sortie du module potentiomètre digital évolue de 0 à 5 V
* et le module comparateur renvoie un niveau haut si la tension est
* supérieure au seuil.
* La tension d'entrée et le niveau de sortie du module comparateur est affiché
* dans le moniteur série.
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod DPOT
* 3. Module Pmod LS1
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:
************************************************************************/
#define CS 10 // affectation de la broche CS
#define comparateur 2 // affectation de la broche comparateur
#include <SPI.h> // appel de la bibliothèque
int i;
int val=0;
float tension;
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
SPI.begin(); // initialisation de la liaison SPI
SPI.setDataMode(SPI_MODE0); // configuration de la liaison SPI en mode 0
SPI.setClockDivider(SPI_CLOCK_DIV16); // configuration de l'horloge à 1MHz
pinMode(CS, OUTPUT);
pinMode(comparateur, INPUT);
}
void loop()
{
for (i=0;i<256;i=i+1)
{
digitalWrite(CS, LOW); // activation de la ligne CS
delayMicroseconds(15);
SPI.transfer(i); // envoi de la variable i (i=0->Vout=0V i=255->Vout=Vcc)
val=analogRead(A0); // conversion AN
tension = map(val, 0, 1023, 0, 5000); // tension varie de 0 à 5000 pour une variation de val de 0 à 255
tension=tension/1000;
Serial.print("i=");
Serial.print(i);
Serial.print('t'); // tabulation
Serial.print("val=");
Serial.print(val);
Serial.print('t'); // tabulation
Serial.print("Tension=");
Serial.print(tension);
Serial.println("V");
digitalWrite(CS, HIGH); // désactivation de la ligne CS
if (digitalRead(comparateur)==HIGH)
{
Serial.println("La sortie du comparateur est au niveau haut");
}
else
{
Serial.println("La sortie du comparateur est au niveau bas");
}
delay(200);
}
}
La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
