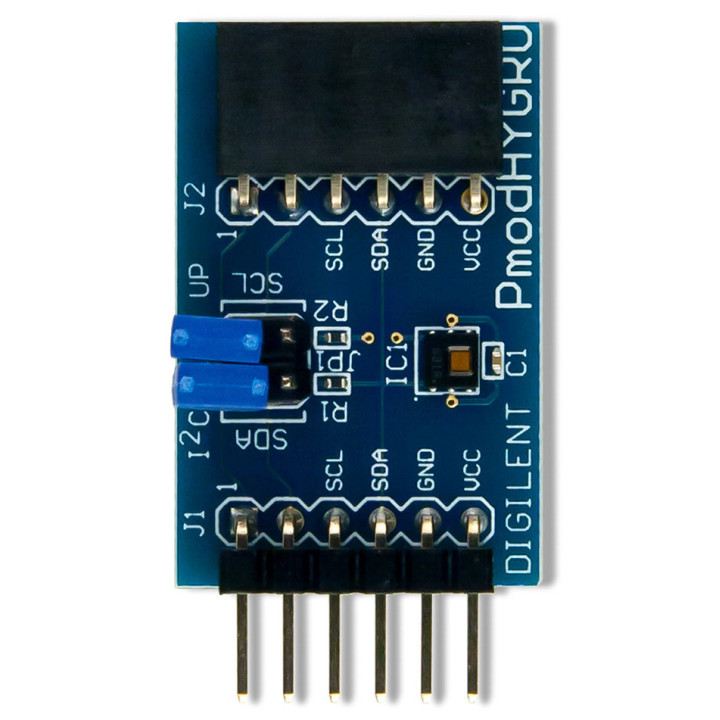

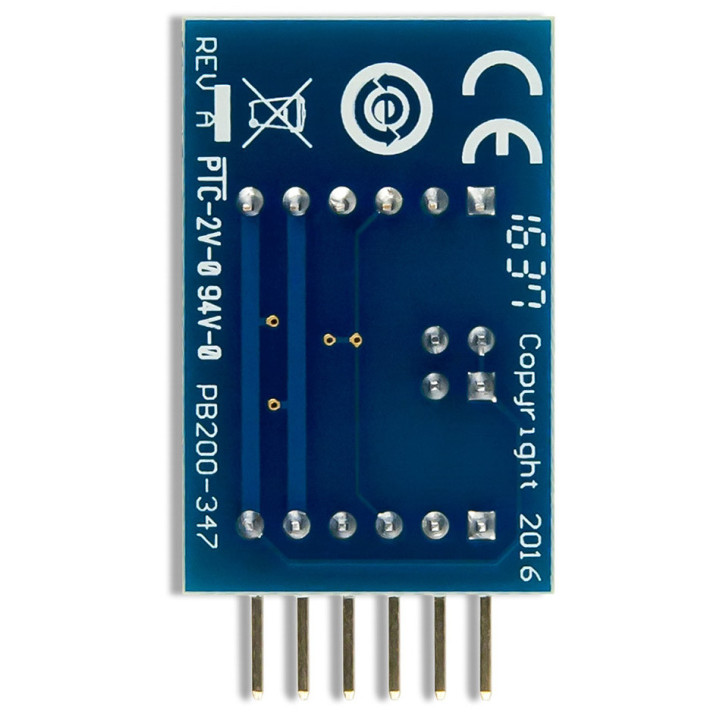

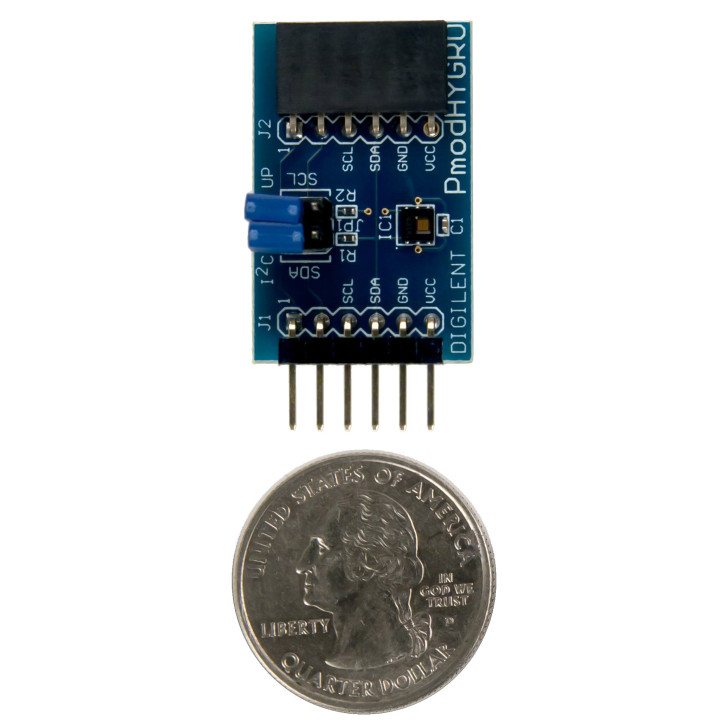

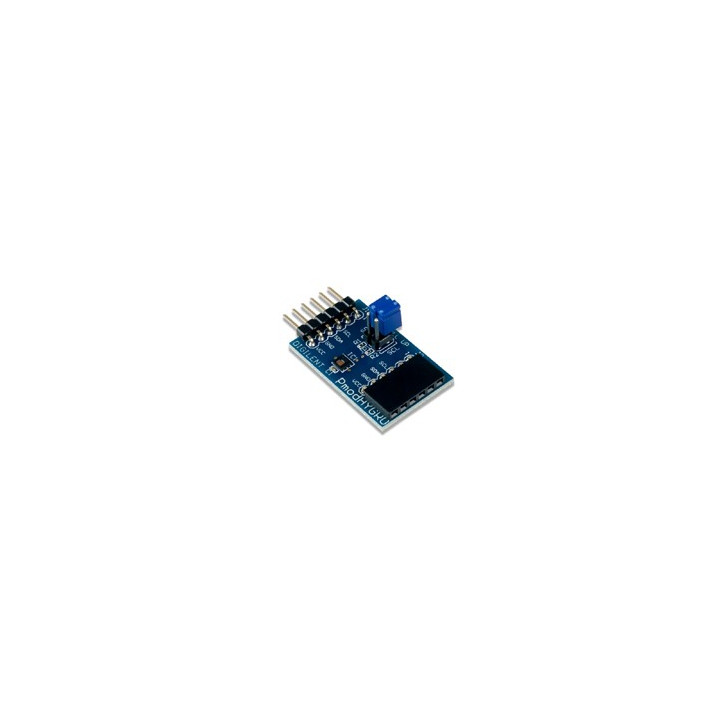

Module PmodHYGRO - hygromètre - température
PMODHYGRO
Disponible
20,02 €
TTC
16,68 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix
Conçu pour être piloté par un arduino via une liaison I2C, ce module Pmod intègre un capteur d'humidité +2% et de température (précision: + 0.2 °C) de type "TI HDC1080" bénéficiant d'une résolution de mesure sur 14 bits.
Conçu pour être piloté par un arduino via une liaison I2C, ce module "Pmod" intègre un capteur d'humidité +2% et de température (précision: + 0.2 °C) de type "TI HDC1080" bénéficiant d'une résolution de mesure sur 14 bits.
Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).
La note d'application décrite ci-dessous nécessite le téléchargement préalable de librairies(s) additionnelle(s) dont les liens (github) sont indiqués en entête de programme ci-dessous. Une fois téléchargée(s), suivez les instructions données ici https://www.arduino.cc/en/Guide/Libraries#toc2 pour installer les librairies dans l'IDE de l'arduino.
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Exemple d'application avec un arduino™
/************************************************************************
*
* Test du module Pmod hygromètre/temp
*
*************************************************************************
* Description: Pmod_HYGRO
* La valeur de la température et de l'humidité sont affichées
* sur le moniteur série.
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod HYGRO (télécharger la bibliothèque
* https://github.com/closedcube/ClosedCube_HDC1080_Arduino)
*
* Câblage
* Module<----------> Arduino
* J1 broche 6 5 V
* J1 broche 5 GND
* J1 broche 4 A5
* J1 broche 2 A4
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*
************************************************************************/
// appel des bibliothèques
#include <SPI.h>
#include "ClosedCube_HDC1080.h"
ClosedCube_HDC1080 hdc1080; // création de l'objet
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
hdc1080.begin(0x40); // initialisation du capteur
}
void loop()
{
Serial.print("Temperature en C = ");
Serial.println(hdc1080.readTemperature()); // acquisition de la température
Serial.print("Humidite en % = ");
Serial.println(hdc1080.readHumidity()); // acquisition de l'humidité
delay(1000);
}
*
* Test du module Pmod hygromètre/temp
*
*************************************************************************
* Description: Pmod_HYGRO
* La valeur de la température et de l'humidité sont affichées
* sur le moniteur série.
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod HYGRO (télécharger la bibliothèque
* https://github.com/closedcube/ClosedCube_HDC1080_Arduino)
*
* Câblage
* Module<----------> Arduino
* J1 broche 6 5 V
* J1 broche 5 GND
* J1 broche 4 A5
* J1 broche 2 A4
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*
************************************************************************/
// appel des bibliothèques
#include <SPI.h>
#include "ClosedCube_HDC1080.h"
ClosedCube_HDC1080 hdc1080; // création de l'objet
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
hdc1080.begin(0x40); // initialisation du capteur
}
void loop()
{
Serial.print("Temperature en C = ");
Serial.println(hdc1080.readTemperature()); // acquisition de la température
Serial.print("Humidite en % = ");
Serial.println(hdc1080.readHumidity()); // acquisition de l'humidité
delay(1000);
}
La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
