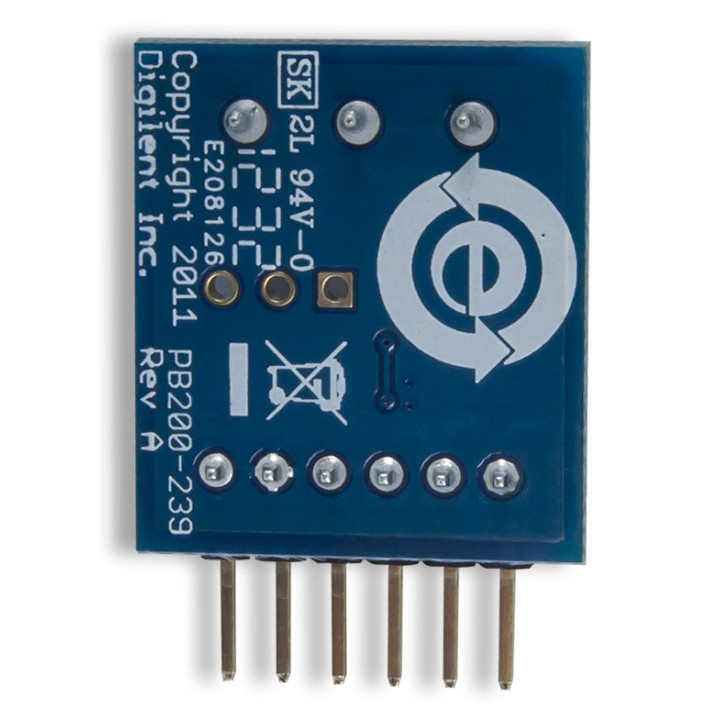

Module PmodDPOT" potentiomètre digital

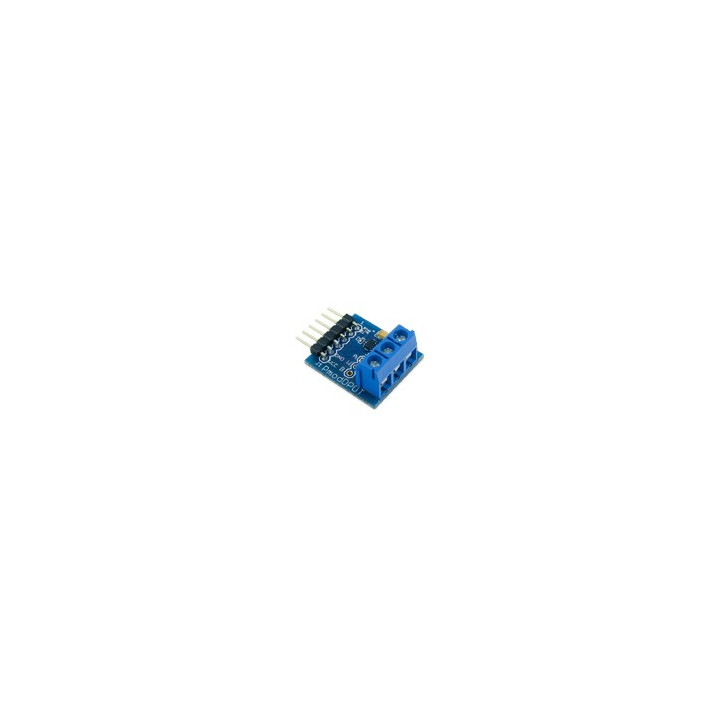

    Module PmodDPOT" potentiomètre digital - 1
    PMODDPOT
    En cours d'approvisionnement
    14,64 € TTC
    12,20 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Conçu pour être piloté par un arduino via une liaison SPI, ce module Pmod intègre un circuit intégré de type AD5160 (lequel s'apparente à un potentiomètre digital 256 pas).

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    Fonction du moduleInterface du moduleConnectique du module

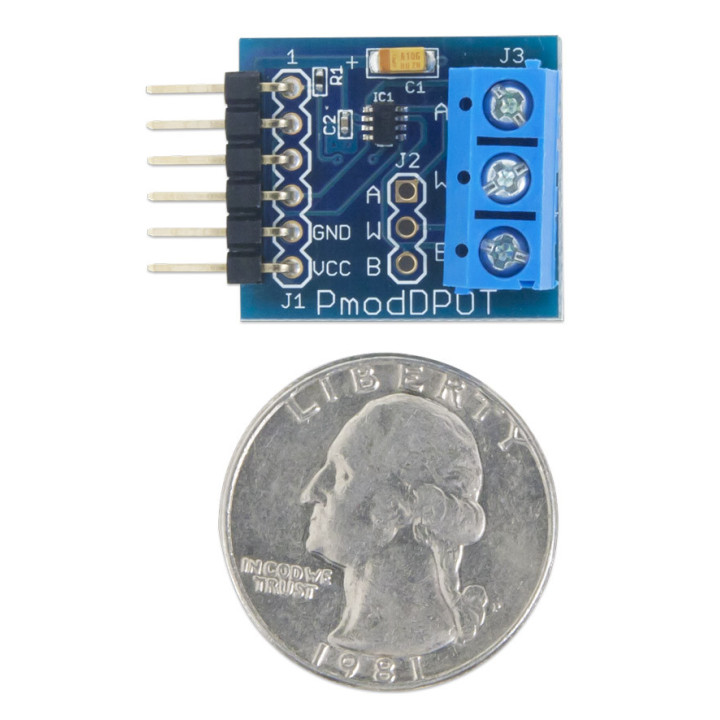

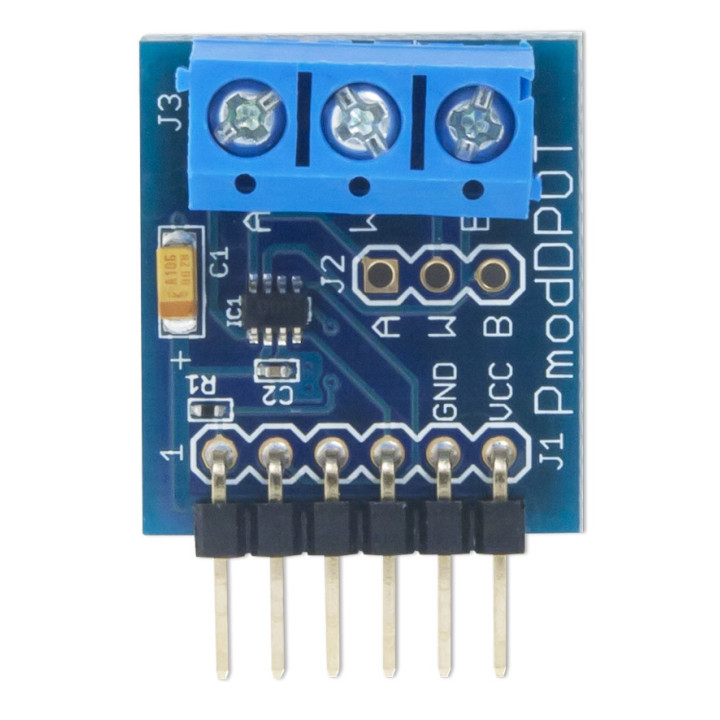

    Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou  être déporté via des cordons optionnels (voir modèles en bas de page).

    Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


    Exemple d'application avec un arduino™


    Module PmodDpot


    /************************************************************************
    *
    * Test du module Pmod potentiomètre digital
    *
    *************************************************************************
    * Description: Pmod_DPOT
    * La tension de sortie du module évolue de 0 à 5 V toutes les secondes.
    *
    *
    * Matériel
    * 1. Arduino Uno
    * 2. Module Pmod DPOT
    *
    * Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
    *
    * N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
    * Utilisez le lien ci-dessous pour télécharger le code source.
    *
    * Code source téléchargeable ici:
    ************************************************************************/
    #define CS 10 // affectation de la broche CS
    #include <SPI.h> // appel de la bibliothèque
    int i;
    int val=0;
    float tension;
    void setup()
    {
    Serial.begin(9600); // initialisation de la liaison série
    SPI.begin(); // initialisation du port SPI
    SPI.setDataMode(SPI_MODE0); // configuration de la liaison SPI en mode 0
    SPI.setClockDivider(SPI_CLOCK_DIV16); // configuration de l'horloge à 1MHz
    pinMode(CS, OUTPUT);
    }
    void loop()
    {
    for (i=0;i<256;i=i+1)
    {
    digitalWrite(CS, LOW); // activation de la ligne CS
    delayMicroseconds(15);
    SPI.transfer(i); // envoi de la variable i (i=0->Vout=0V i=255->Vout=Vcc)
    val=analogRead(A0); // conversion AN
    tension = map(val, 0, 1023, 0, 5000); // tension varie de 0 à 5000 pour une variation de val de 0 à 255
    tension=tension/1000;
    Serial.print("i=");
    Serial.print(i);
    Serial.print('t'); // tabulation
    Serial.print("val=");
    Serial.print(val);
    Serial.print('t'); // tabulation
    Serial.print("Tension=");
    Serial.print(tension);
    Serial.println("V");
    digitalWrite(CS, HIGH); // désactivation de la ligne CS
    delay(1000);
    }
    }



    Notes d'applications pour modules Pmod

    La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
