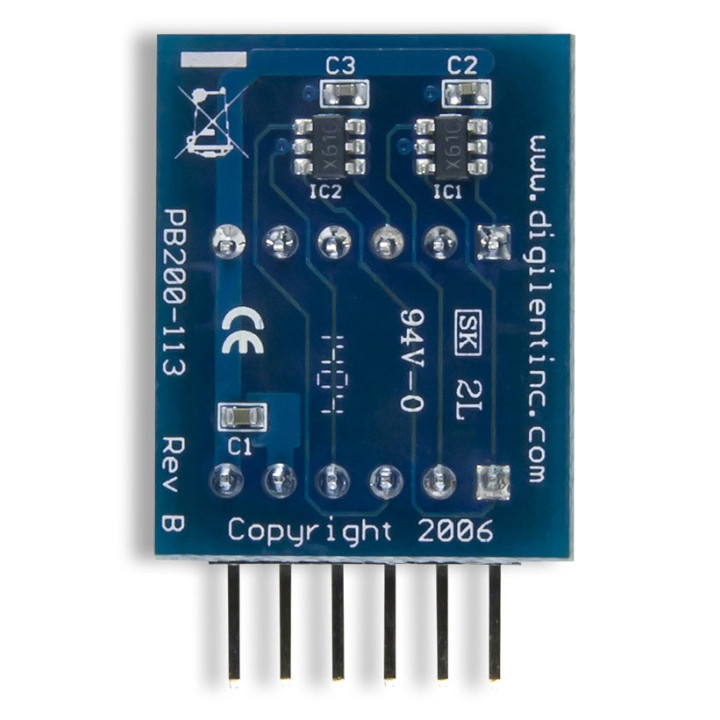

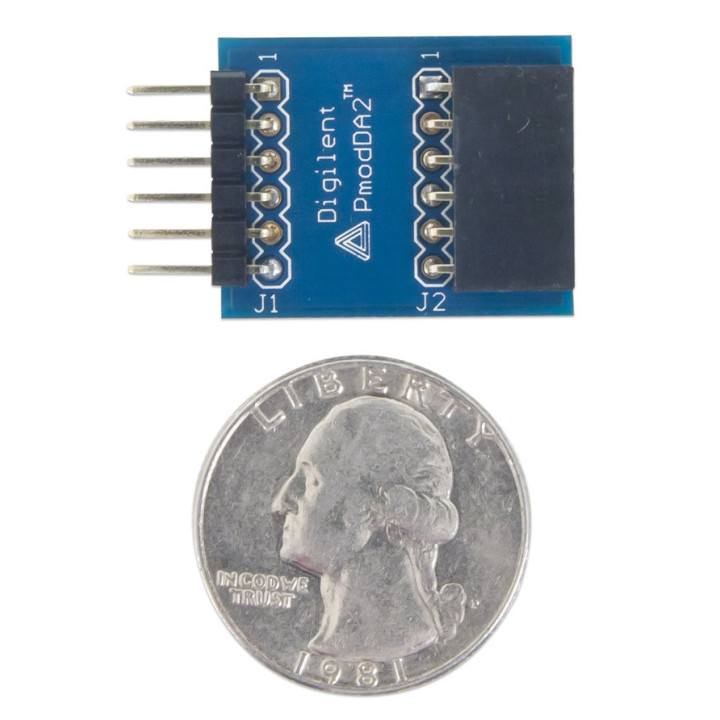

Module PmodDA2 - convertisseurs (N/A) DAC121S101

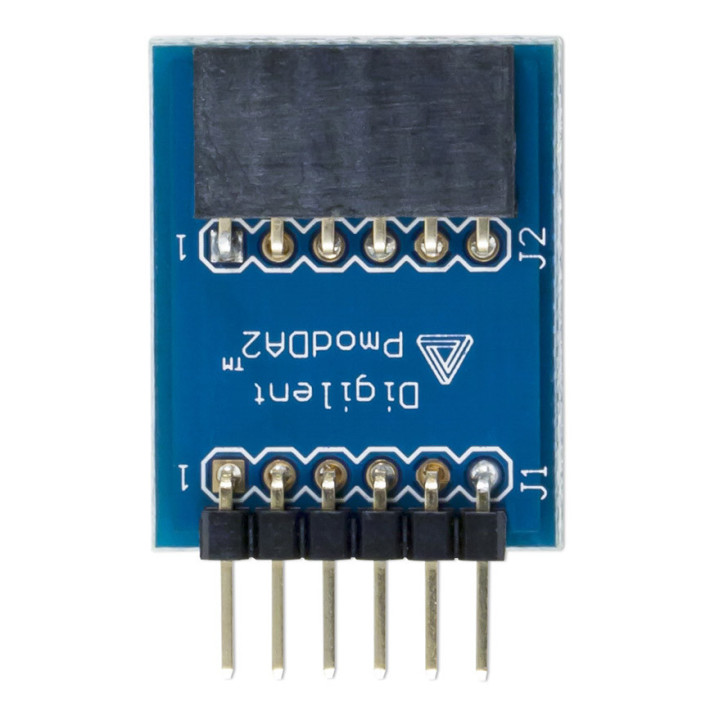

Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou  être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).

Exemple d'application avec un arduino™


/************************************************************************

*

*    Test du module Pmod convertisseur N/A 12 bit 2 sorties

*

*************************************************************************

* Description:  Pmod_DA2

* La tension de sortie du module est choisie par l'utilisateur depuis le

* moniteur série

*

*

* Matériel

*        1. Arduino Uno

*        2. Module Pmod DA2

*
*        Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*

*        Code source téléchargeable ici:

************************************************************************/



#define CS 10    // affectation de la broche CS

#include <SPI.h> // appel de la bibliothèque

char tableau[4] = {0,0,0,0};

int i = 0;

long valeur;

long consigne;

int consigne_basse;

int consigne_haute;

int val=0;

float tension;



void setup()

{

  Serial.begin(115200);                                        // initialisation de la liaison série

  SPI.begin();                                                          // initialisation du port SPI

  SPI.setDataMode(SPI_MODE3);                      // configuration de la liaison SPI en mode 3

  SPI.setClockDivider(SPI_CLOCK_DIV16);       // configuration de l'horloge à 1MHz

  pinMode(CS, OUTPUT);

}



void loop()

{

  Serial.println("Entrer la tension en mV sur 4 chiffres puis Envoyer");

  while (Serial.available()==0);                            // attente de données

  for(i = 0;i<4;i++)                                                  // boucle pour écrire les données dans un tableau

    {

    tableau[i]=Serial.read();

    delay(1);

    }

  delay(100);

  // recomposition du nombre tension

  valeur=1000*(tableau[0]-48)+100*(tableau[1]-48)+10*(tableau[2]-48)+(tableau[3]-48);

  consigne=4095*valeur;

  consigne=consigne/5000;

  consigne_haute=consigne>>8;                            // consigne_haute récupère les 4 bit de poids fort de consigne

  consigne_basse=consigne&0XFF;                       // consigne_basse récupère les 8 bit de poids faible de consigne

  digitalWrite(CS, LOW);                                         // activation de la ligne CS

  SPI.transfer(consigne_haute);                            // envoi de la consigne

  SPI.transfer(consigne_basse);

  delay(5);

  digitalWrite(CS, HIGH);                                          // désactivation de la ligne CS

  delay(100);

  Serial.print("La tension de consigne est : ");

  Serial.print(valeur);

  Serial.println(" mV");

}
