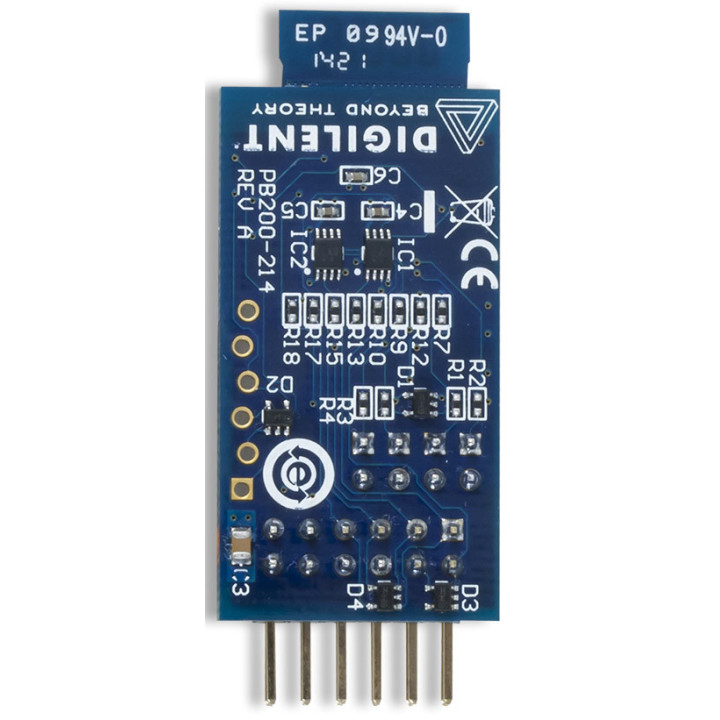

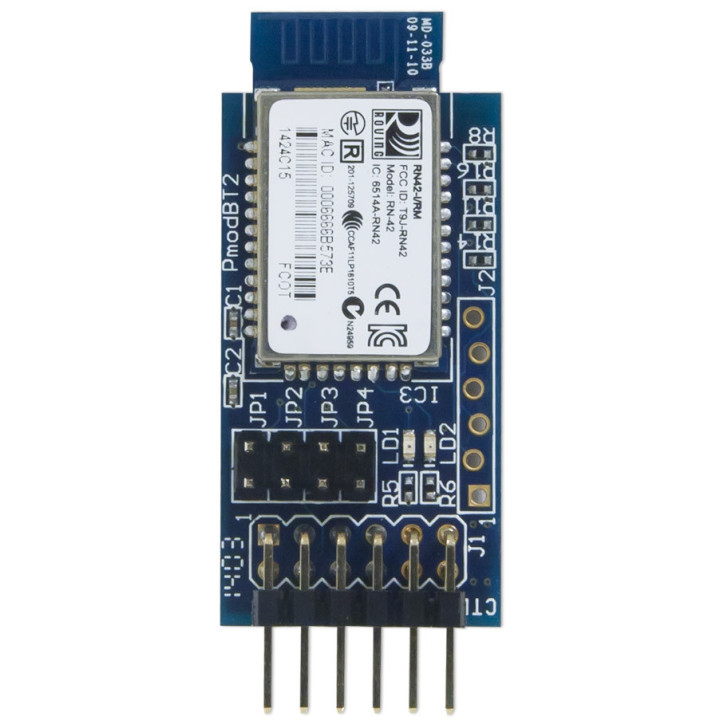

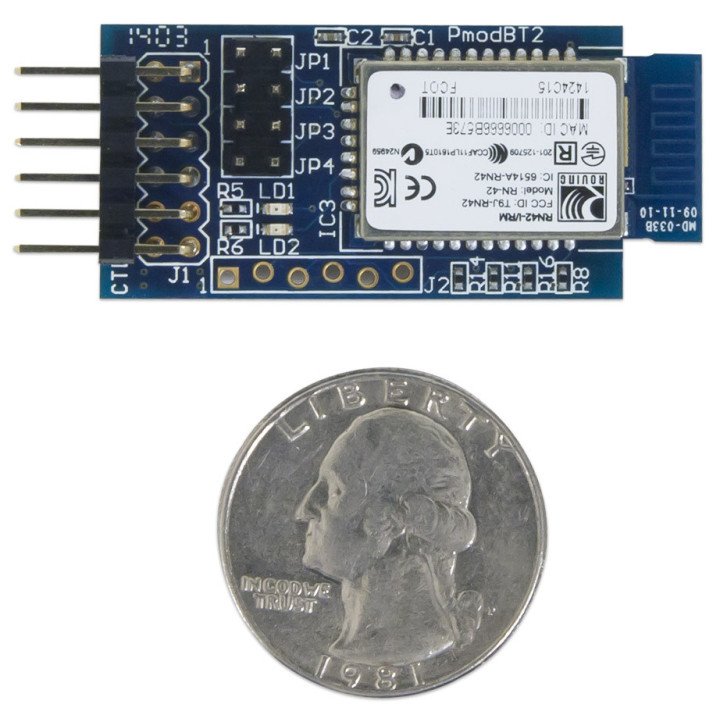

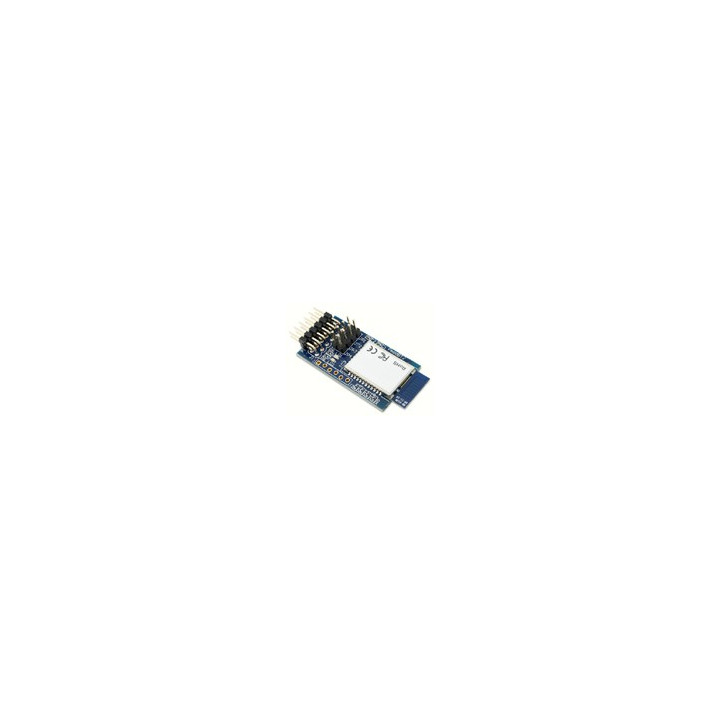

PMODBT2 Module Bluetooth RN42 pour arduino
PMODBT2
Peu de pièces en stock
32,95 €
TTC
27,46 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix
Conçu pour être piloté par un arduino via une liaison série, ce module Pmod intègre un module Bluetooth® "RN-42" capable de communiquer avec un autre périphérique Bluetooth® (avec protocole série SPP).
Doté d'un connecteur mâle 2 x 6 broches, ce module pourra être déporté via des cordons optionnels (voir modèles en bas de page).
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Exemple d'application avec un arduino™
/************************************************************************
*
* Test du module Pmod Bluetooth
*
*************************************************************************
* Description: Pmod_BT2
* L'envoi en Bluetooth depuis une tablette d'un '0' ou d'un '1' éteint ou
* allume la led reliée à la broche 13 de l'Arduino.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod BT2
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
#define led 13 // affectation des broches
#define RX 2
#define TX 3
word octet_recu; // mot qui reçoit les trames émises
// création d'une liaison série
#include <SoftwareSerial.h>
SoftwareSerial bluetooth(RX,TX);
void setup()
{
Serial.begin(115200); // initialisation du moniteur série
bluetooth.begin(115200); // initialisation connexion série Bluetooth
pinMode(led,OUTPUT) ; // configuration de la broche en sortie
}
void loop() {
recevoir(); // appel de la procédure recevoir
if (octet_recu==49) // si octet reçu est 1 (49=code ASCII de 1)
{
Serial.println("Led allumee"); // écriture dans le moniteur série
digitalWrite(led,HIGH); // allumage de la led
}
if (octet_recu==48) // si octet reçu est 0 (48=code ASCII de 0)
{
Serial.println("Led eteinte"); // écriture dans le moniteur série
digitalWrite(led,LOW); // extinction de la led
}
delay(200);
}
//procédure qui lit les trames de la tablette
void recevoir()
{
if (bluetooth.available()) // si un caractère est présent sur la liaison bluetooth
{
octet_recu=bluetooth.read(); // lecture et stockage dans la variable octet_recu
}
}
*
* Test du module Pmod Bluetooth
*
*************************************************************************
* Description: Pmod_BT2
* L'envoi en Bluetooth depuis une tablette d'un '0' ou d'un '1' éteint ou
* allume la led reliée à la broche 13 de l'Arduino.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod BT2
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:
************************************************************************/
************************************************************************/
#define led 13 // affectation des broches
#define RX 2
#define TX 3
word octet_recu; // mot qui reçoit les trames émises
// création d'une liaison série
#include <SoftwareSerial.h>
SoftwareSerial bluetooth(RX,TX);
void setup()
{
Serial.begin(115200); // initialisation du moniteur série
bluetooth.begin(115200); // initialisation connexion série Bluetooth
pinMode(led,OUTPUT) ; // configuration de la broche en sortie
}
void loop() {
recevoir(); // appel de la procédure recevoir
if (octet_recu==49) // si octet reçu est 1 (49=code ASCII de 1)
{
Serial.println("Led allumee"); // écriture dans le moniteur série
digitalWrite(led,HIGH); // allumage de la led
}
if (octet_recu==48) // si octet reçu est 0 (48=code ASCII de 0)
{
Serial.println("Led eteinte"); // écriture dans le moniteur série
digitalWrite(led,LOW); // extinction de la led
}
delay(200);
}
//procédure qui lit les trames de la tablette
void recevoir()
{
if (bluetooth.available()) // si un caractère est présent sur la liaison bluetooth
{
octet_recu=bluetooth.read(); // lecture et stockage dans la variable octet_recu
}
}
La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
