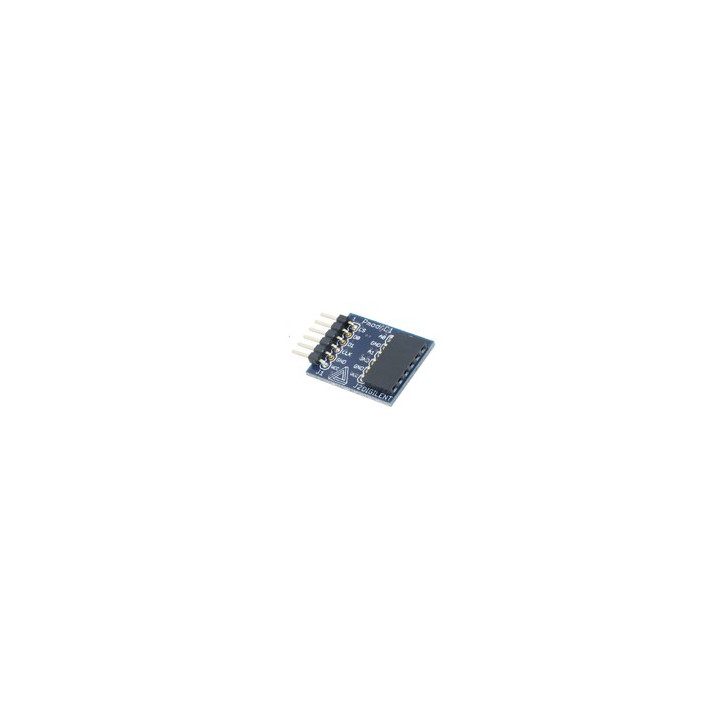

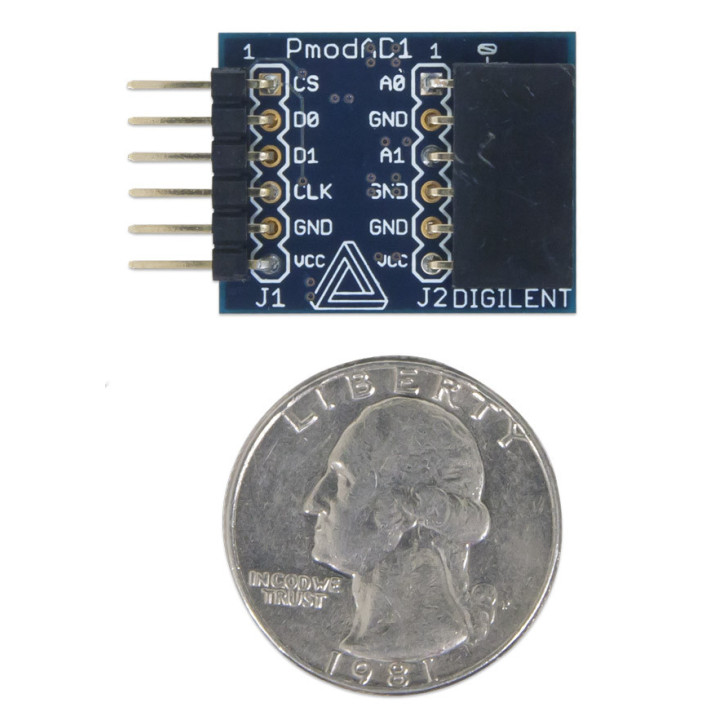

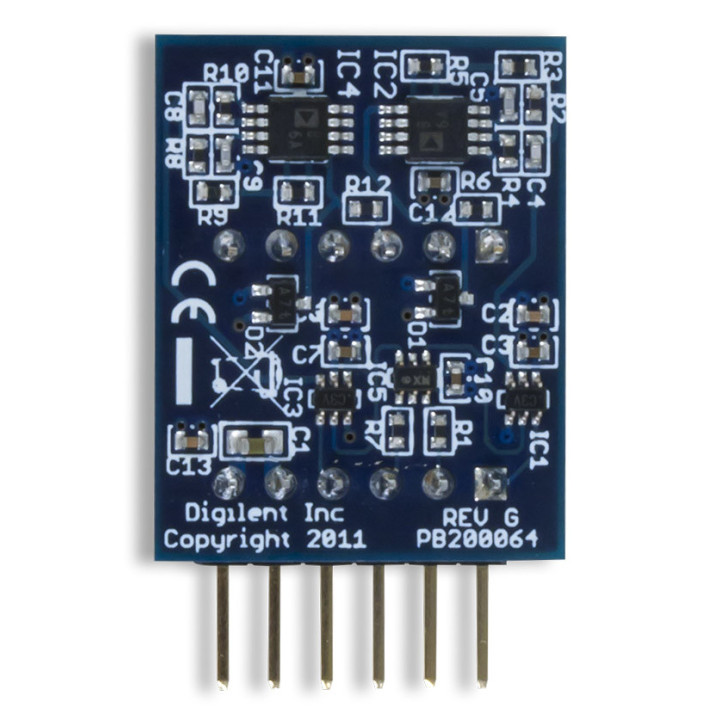

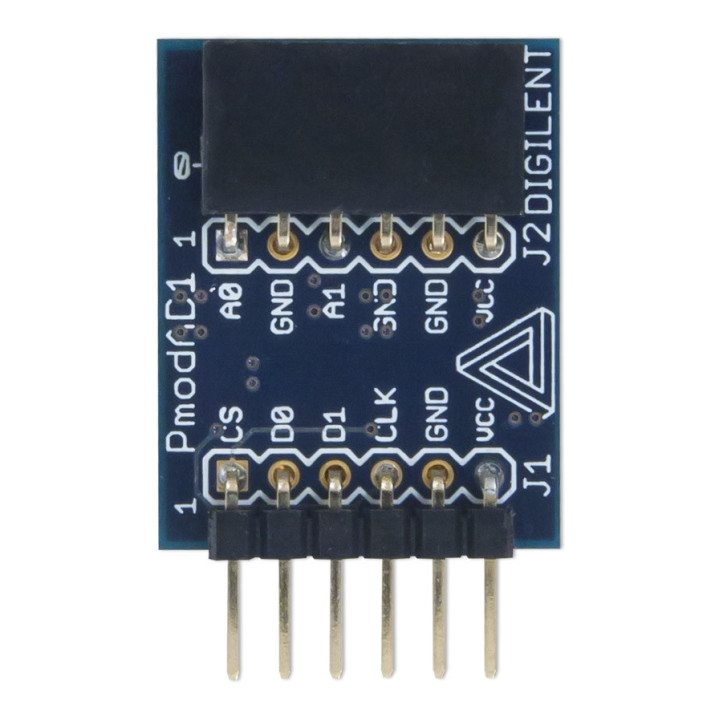

Module PmodAD1 - convertisseurs (A/N) ADCS7476MSPS
Conçu pour être piloté par un arduino via une liaison SPI, ce module Pmod intègre 2 convertisseurs "analogique / numérique" 12 bits de type ADCS7476MSPS (dont les entrées disposent de filtres "anti-alias" de Sallen key).
Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Exemple d'application avec un arduino™
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
/************************************************************************
*
* Test du module Pmod convertisseur A/N 12 bits 2 voies
*
*************************************************************************
* Description: Pmod_AD1
* Le résultat de la conversion A/N de la voie A0 est affichée sur le moniteur série.
* Matériel
* 1. Arduino Uno
* 2. Module Pmod AD1
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
************************************************************************/
#define CS 10 // affectation de la broche CS
#include <SPI.h> // appel de la bibliothèque
int i;
byte recu[3]; // stockage des données du module
int X;
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
SPI.begin(); // initialisation du port SPI
SPI.setDataMode(SPI_MODE0); // configuration de la liaison SPI en mode 0
SPI.setClockDivider(SPI_CLOCK_DIV16); // configuration de l'horloge à 1MHz
pinMode(CS, OUTPUT);
}
void loop()
{
digitalWrite(CS, LOW); // activation de la ligne CS
delayMicroseconds(20);
for (i=0;i<2;i=i+1)
{
recu[i] = SPI.transfer(0); // envoi de 2 données pour récupérer la valeur de la conversion sur deux octets
delayMicroseconds(20);
}
digitalWrite(CS, HIGH); // désactivation de la ligne CS
X = recu[1]; // X a un format de 12 bit
X |= (recu[0] << 8);
for (i=0;i<2;i=i+1) // écriture dans le moniteur série
{
Serial.print("i");
Serial.print(i);
Serial.print("=");
Serial.print(recu[i]);
Serial.print('t'); // tabulation
}
Serial.print("X=");
Serial.println(X);
delay(100);
}
La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
