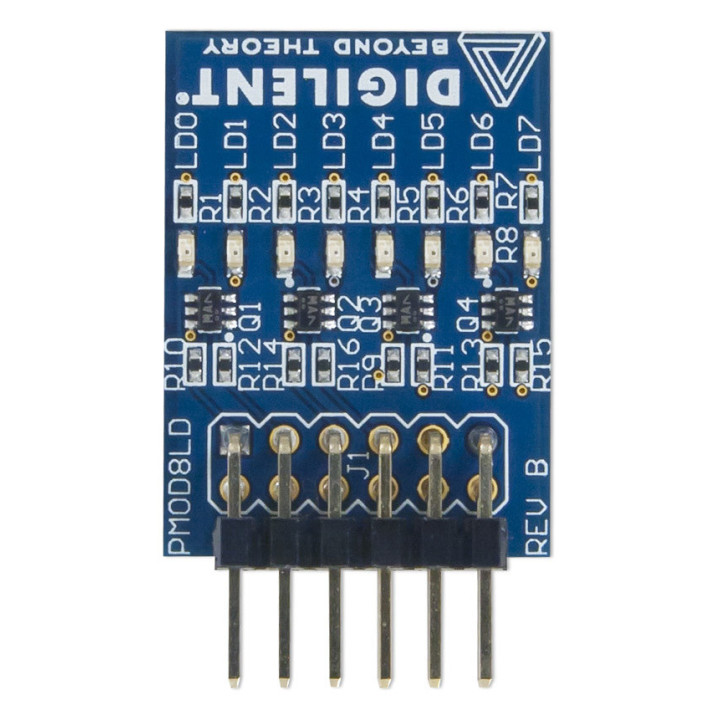

Le module Pmod8LD 8 Leds haute luminosité vue de face

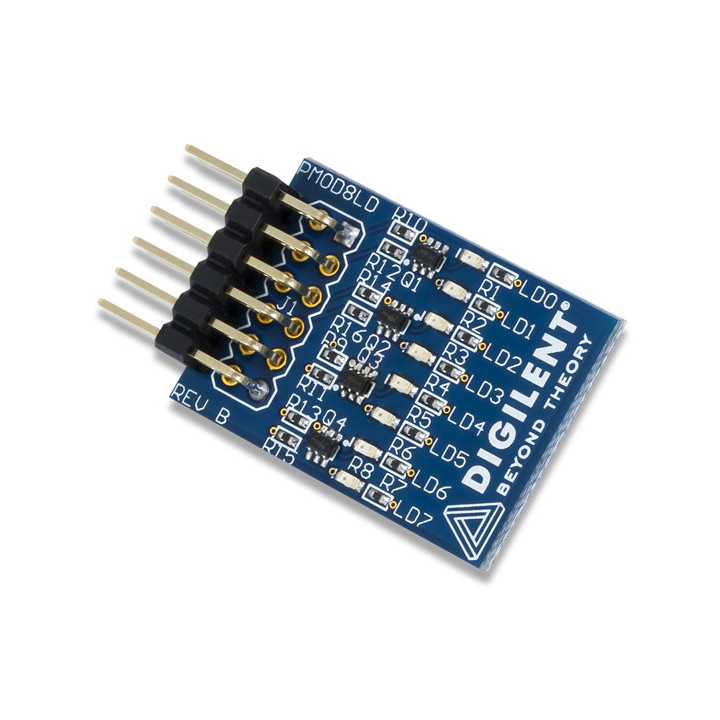

Module Pmod8LD 8 Leds haute luminosité vue de côté

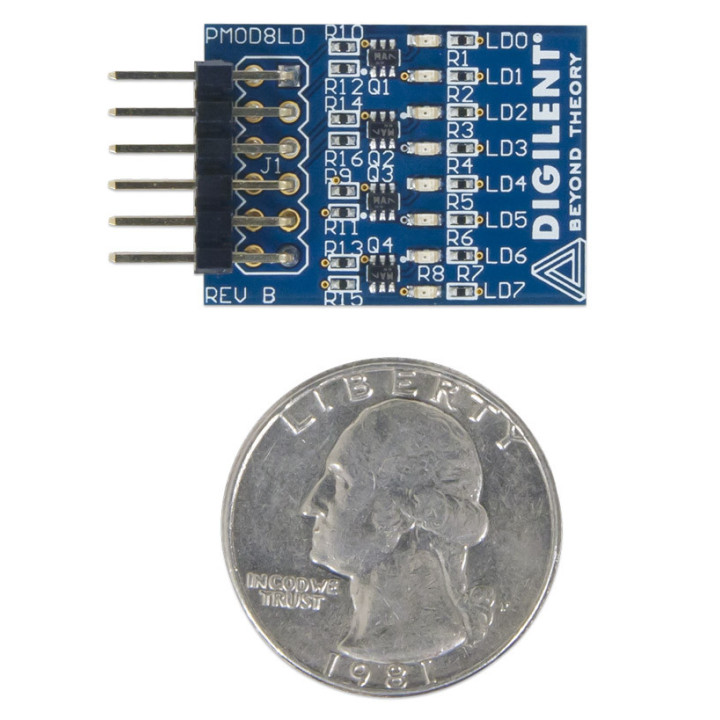

Détail du module Pmod8LD 8 Leds haute luminosité

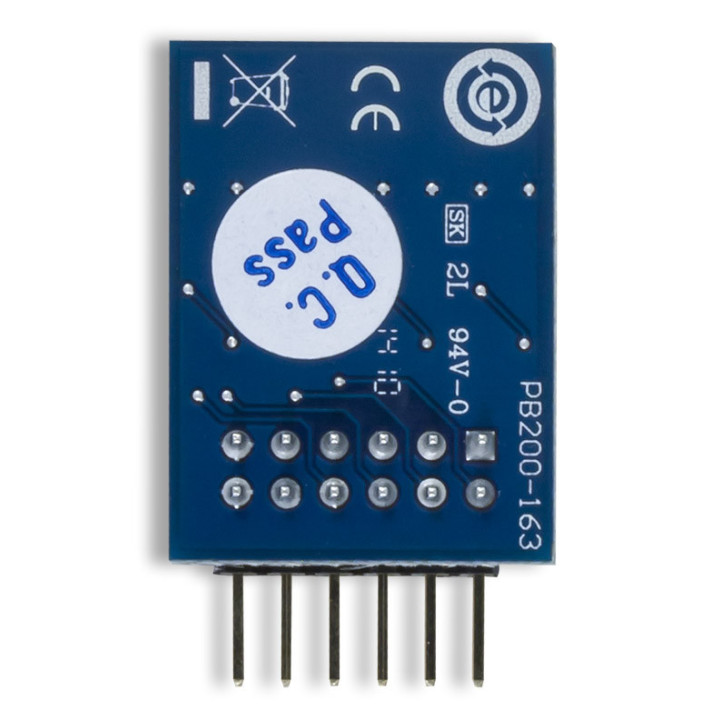

Module Pmod8LD 8 Leds haute luminosité vue arrrière

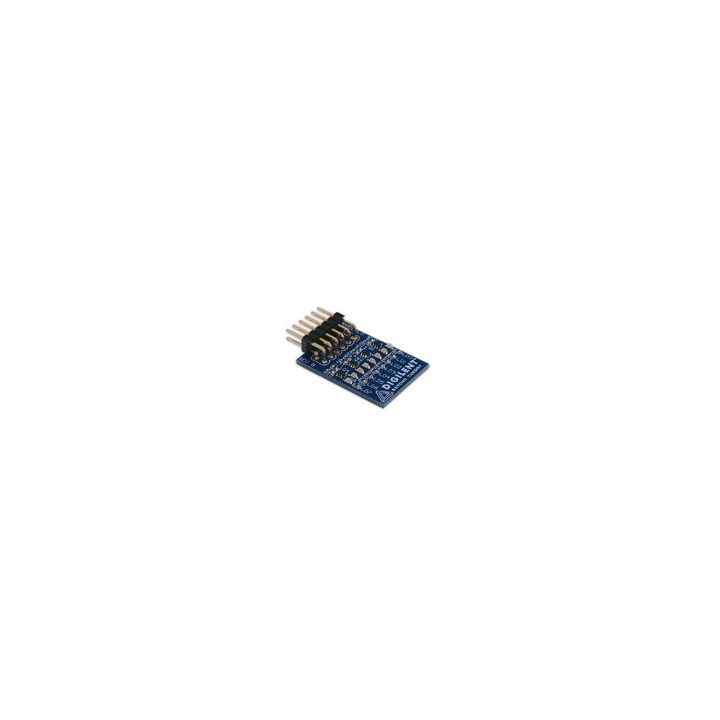

PMOD8LD : Module 8 leds rouges pilotées par transistors pour arduino

PMOD8LD Module 8 leds rouges haute luminosité pilotées par transistors

Conçu pour être piloté par un arduino via une liaison I2C, ce module Pmod intègre 8 Leds haute luminosité rouges associées à un pilotage par transistors.

13,20 €
TTC
11,00 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMOD8LD

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Fonction du module  Interface du module  Connectique du module


Doté d'un connecteur mâle 2 x 6 broches, ce module pourra être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™


Raccordement du module à l'arduino™


/************************************************************************
*
*    Test du module Pmod 8 led
*
*************************************************************************
* Description:  Pmod_8LD
* Les led s'allument et s'éteignent comme dans une célèbre série télévisée des années 2000
*
* Matériel
*        1. Arduino Uno
*        2. Module Pmod 8LD
*
*        Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*        Code source téléchargeable ici:
************************************************************************/

void setup()
{
  for (int i=2; i<=9; i++)                  // configuration des broches 2 à 9 en sortie
  {
     pinMode(i,OUTPUT);
  }
}

void loop()
{
  for (int i=1; i <=4; i++)               // les led s'allument de l'extérieur vers l'intérieur du module
   {
      digitalWrite(i+1,HIGH);
      digitalWrite(10-i,HIGH);
      delay(300);
   }
 delay(600);
 for (int i=1; i <=4; i++)                // les led s'éteignent de l'intérieur vers l'extérieur du module
   {
      digitalWrite(6-i,LOW);
      digitalWrite(5+i,LOW);
      delay(300);
   }
 delay(600);
}


Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
