Module PLL click MIKROE2993 avec multiplicateur de fréquence 160MHz

Name: Module PLL click
SKU: MIKROE-2993
Price: 18.00 EUR
Availability: InStock

Référence MIKROE-2993

Peu de pièces en stock

18,00 € TTC

15,00 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

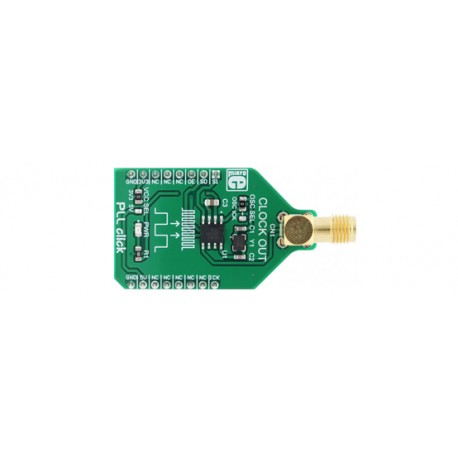

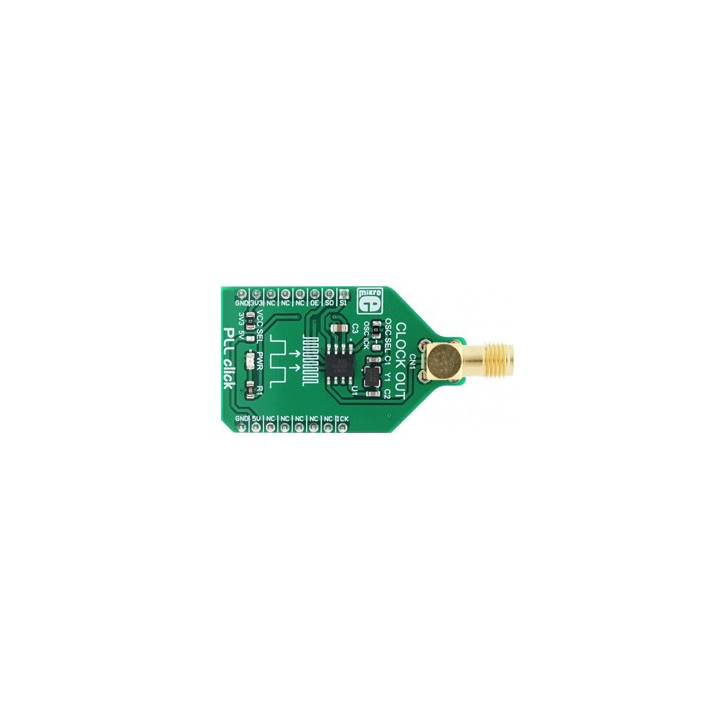

Ce module click board intègre un multiplicateur de fréquence 501MF permettant d'obtenir une fréquence (pouvant aller jusqu'à 160 MHz) depuis un signal d'horloge via un quartz 12MHz intégré ou signal PWM externe (de 2 à 50 MHz).

Ce module click board basé sur un 501MF est un multiplicateur de fréquence qui utilise les techniques de boucle à verrouillage de phase (PLL) pour fournir une sortie d'horloge haute fréquence à partir d'un oscillateur à quartz 12 MHz intégré ou d'un signal externe PWM (2 MHz à 50 MHz). La sélection du signal d'horloge en entrée s'effectue par pont de soudure.

En plus de cela, le PLL click offre un choix de neuf facteurs de multiplication différents, programmés via les états de deux entrée. La plage de sortie du module PLL Click monte jusqu'à 160 MHz.

Des exemples de programmes dédiés aux ARM™, AVR, dsPIC30/33 & PIC24, PIC32, PIC et FT90x avec les compilateurs "C" (mikroC), "BASIC" (mikroBasic), "PASCAL" (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Détail du module PLL click MIKROE-2993

Caractéristiques:
- Alimentation: 3,3V (par défaut) ou 5V
- Multiplicateur de fréquence: ICS501MF
- Signal d'horloge d'entrée: Quartz 12MHz (par défaut) ou signal PWM externe.
- Interface: GPIO
- Compatible mikroBUS
- Dimensions: 42,9 x 25,4 mm
- Poids: 21 g

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
