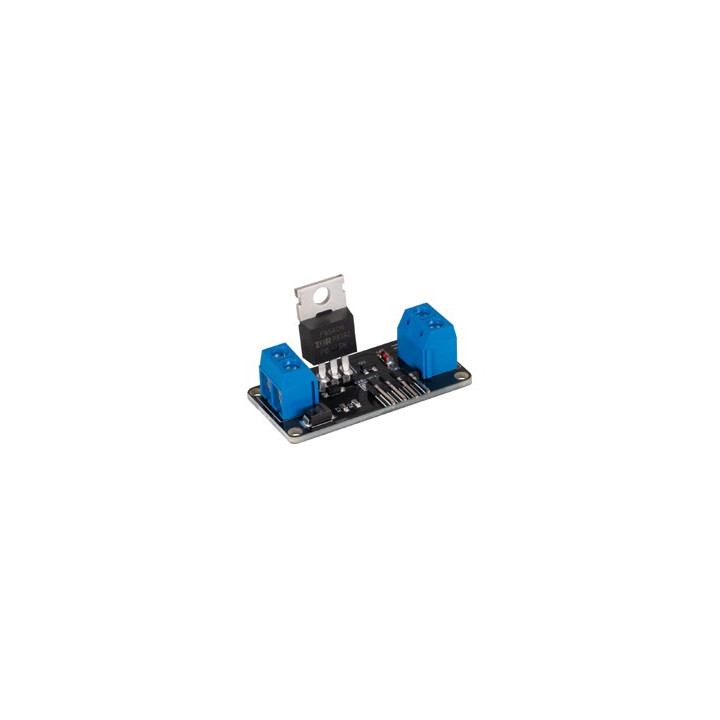

Module pilotage MOSFET IRF9540 COMMOSFET pour dispositifs externes

Ce petit module intègre un transistor de puissance MOSFET de type IRF9540 capable de piloter un dispositif jusqu'à 36V sous 2A max. depuis une sortie digitale d'un Arduino , d'un Raspberry Pi ou compatible (non livrés).

Idéal pour le pilotage de moteur, Led de puissance, d'ampoule, pompe, valve et autres dispositifs externes dont la tension et / ou la consommation dépasse celle que peut délivrer votre microcontrôleur, ce module se raccordera simplement sur une sortie digitale de ce dernier et en fonction de la tension d'entrée VIN appliquée (de 2 à 36 V) permettra de la commuter en sortie (VOUT) avec un courant maximum de 2A (dissipateur thermique à prévoir pour une charges > 1A) grâce à son transistor MOSFET IRF9540.

Caractéristiques:

• Alimentation du module: 3,3 VCC à 5 VCC
• MOSFET IRF9540
• Interface digitale (SIG / VCC / GND) sur connecteur mâle au pas de 2,54 mm
• Tension d'entrée pour charge (VIN): jusqu'à 36 VCC / 2A max. sur borne à vis
• Tension commutée en sortie (VOUT): 2 à 36 VCC (suivant VIN) sur bornes à vis
• Courant de charge max.: 2 A (dissipateur thermique requis pour charges > 1A)
• Dimensions: 40 x 22 x 20 mm


La tension maximale admissible est de 36Vcc et le courant max. admissible est de 2A, ne jamais dépasser ses valeurs au risque d'endommager le module.
