Module de pilotage de transducteur ultrason

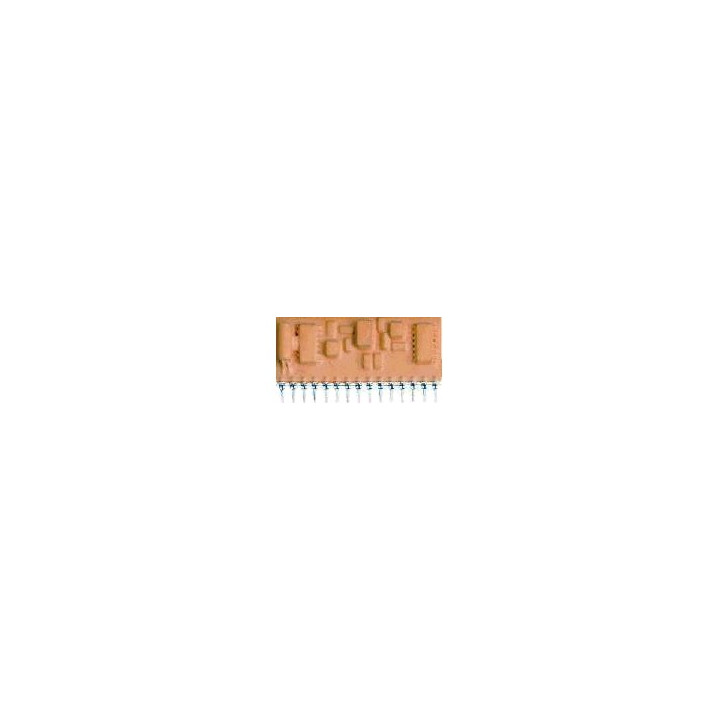

Le module UTR2 de chez Telecontrolli est un circuit hybride qui, associé à quelques composants externes, permet la réalisation d'un système de détection à base de cellules ultrasons.

Le principe de détection est basé sur la variation d'amplitude du signal de réception (40 KHz) en présence d'un objet en mouvement. L'utilisation d'une technologie de substrat céramique imprimé offre une grande stabilité. Sa sortie transistorisée (avec diode de "roue libre" intégrée) permet la commande direct d'un relais en sortie.

A noter également la présence d'une sortie spécifique permettant le clignotement automatique d'une Led en sortie pour visualiser l'état de surveillance. Ce module pourra être utilisé en association avec les transducteurs optionnels présentés au bas de la page.


Applications
- Systèmes d'alarme pour automobile
- Systèmes de sécurité pour maison
- Systèmes d'ouverture automatique de porte








Description des broches

1    RXC          12    DIL
2    CEXT        13    LED
3    TRM1        14    TXC
4    GND          15    OUT
5    TRM2
6    TP1
7    Vcc3
8    Vcc2
9    TP2
10  INS
11   VCC



Schéma d'application type



Le module est livré seul (sans transducteur ultrason)
