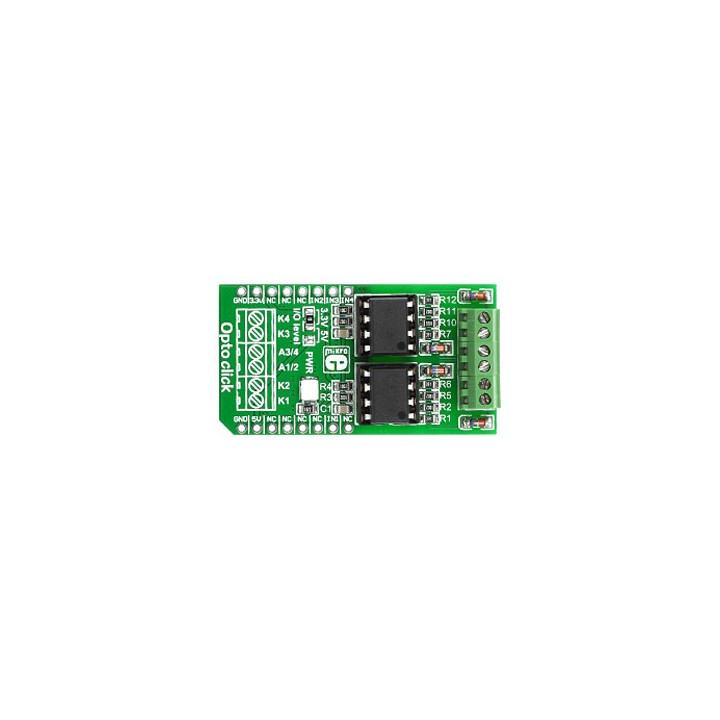

Module OPTO Click Board MIKROE1196 pour Arduino et microcontrôleurs

Les signaux sont accessibles sur des borniers à vis.







Le module est destiné à être alimenté sous une tension de +3,3 V ou+5 V (sélection par cavalier).

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1196 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1196 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "OPTO Click Board"
*
*************************************************************************
* L'état des sorties du module est affiché dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "OPTO Click Board" (Réf.: MIKROE-1196) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
************************************************************************/

// Affectation des broches
#define IN1 2
#define IN2 10
#define IN3 17
#define IN4 14

void setup()
{
pinMode(IN1,INPUT); // configuration des broches en entrée
pinMode(IN2,INPUT);
pinMode(IN3,INPUT);
pinMode(IN4,INPUT);
Serial.begin(9600); // initialisation du moniteur série
}

void loop()
{
if (digitalRead(IN1)==HIGH) // si IN1 est inactif
{
Serial.println("Entree 1 inactive");
}
else
{
Serial.println("Entree 1 active");
}
if (digitalRead(IN2)==HIGH) // si IN2 est inactif
{
Serial.println("Entree 2 inactive");
}
else
{
Serial.println("Entree 2 active");
}
if (digitalRead(IN3)==HIGH) // si IN3 est inactif
{
Serial.println("Entree 3 inactive");
}
else
{
Serial.println("Entree 3 active");
}
if (digitalRead(IN4)==HIGH) // si IN4 est inactif
{
Serial.println("Entree 4 inactive");
}
else
{
Serial.println("Entree 4 active");
}
delay(1000); // pause d'une seconde
}
