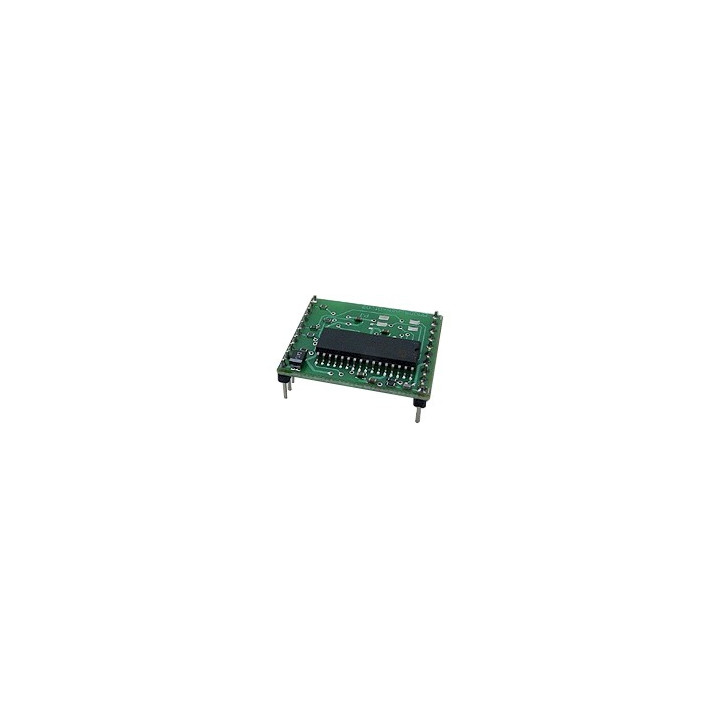

Module OEM RFID I2M005 pour Évaluation et Développement RFID

Ce module "OEM" est idéal pour l'évaluation et l'expérimentation des technologies RFID sur tag I-Code SLI™ 13.56 Mhz.

De faible dimensions (31 x 26 mm), ne nécessitant qu'une alimentation +5 V et une antenne externe (non livrés), le module "I2M005" est spécialement conçu pour le développement d'applications permettant la lecture/écriture sans contact de transpondeurs RFID I-CODE SLI® (Philips).

Doté d'une sortie Led et de 2 ports E/S universels, le "I2M005" pourra être très facilement piloté par un microcontrôleur externe au moyen d'une liaison série (format RS-232 avec niveaux TTL).


Caractéristiques techniques
- Alimentation 5 Vcc +/- 5 %
- Consommation 20 à 160 mA suivant opérations
- Fréquence RFID 13,56 MHz
- Distance de lecture max. 13 cm (suivant type d'antenne et de tags utilisés)
- Débit communication RFID 106 Kbps
- Sortie série Configurable de 2400 à 115200 bps
- 8 bits / 1 stop / sans parité / niveaux TTL



                                     Interfaçage avec le module "I2M05"


L'utilisation du module "I2M005" repose sur l'envoi et la réception de commandes ASCII vous permettant de lire des blocs de données de la carte, d'écrire des blocs de données dans l'EEPROM de la carte, d'activer et de désactiver le champ RFID, d'accéder à la gestion des clefs d'accès, de gérer les entrées/sorties du module, de sélectionner le gain du circuit de réception, de modifier la vitesse de communication série du module, de modifier l'adresse du module (il est possible d'utiliser plusieurs module "I2M005" sur une même ligne série et d'adresser un module particulier), etc...




Afin de simplifier vos tests, un logiciel pour PC (appelé "FRAMER") vous permettra d'afficher les données en provenance du module via un compatible PC (il vous faudra ajouter un circuit d'interface type MAX232 afin d'adapter les niveaux logiques du module avec le port RS-232 de l'ordinateur).

Vous pourrez également utiliser un terminal de saisie type "Hyperterminal™ pour afficher les données (sous forme ASCII) provenant du module "I2M005".
