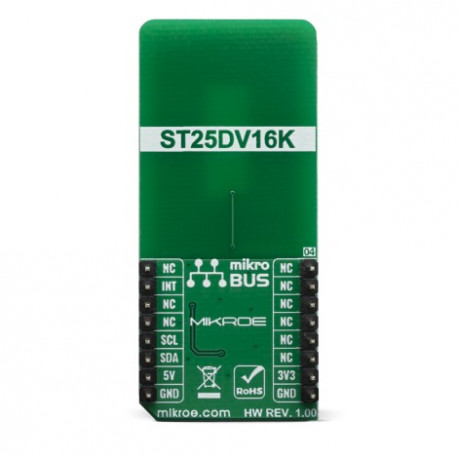

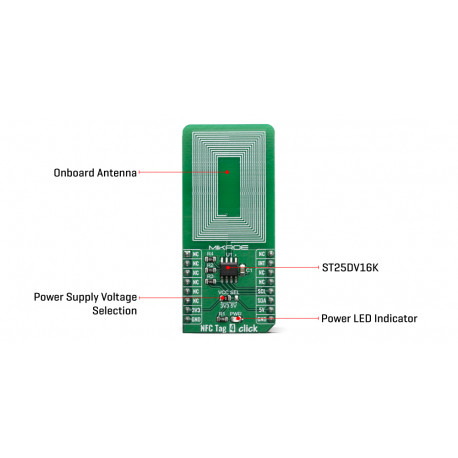

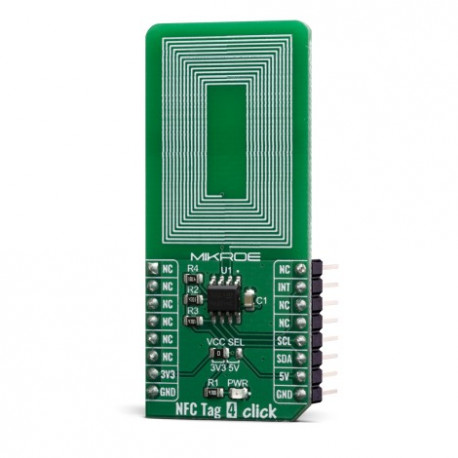

Module NFC Tag 4 Click - ST25DV16K

Le module NFC Tag 4 Click offre deux interfaces de communication.

La première est une liaison série I2C et peut être exploité à partir d'une alimentation CC. Le second est une liaison RF activée lorsque Click Board ™ agit comme une mémoire sans contact alimentée par l'onde électromagnétique porteuse reçue.

Le circuit intégré ST25DV16K utilisé sur ce module exploite une interface de communication compatible I2C/SMBus, offrant un mode de transfert rapide (FTM), pour réaliser une liaison rapide entre les mondes RF et avec contact, via un tampon de 256 octets appelé Mailbox. Ce tampon dynamique de boîte aux lettres de 256 octets peut être rempli ou vidé via RF ou I2C.

Toutes ces fonctionnalités peuvent être programmées en définissant les registres statiques et / ou dynamiques du ST25DV16K. ST25DVxxx peut être partiellement personnalisé à l'aide des registres de configuration situés dans la zone système E2.

Le module est prévu pour être alimenté sous une tension de 3,3 V ou 5 V.





Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
