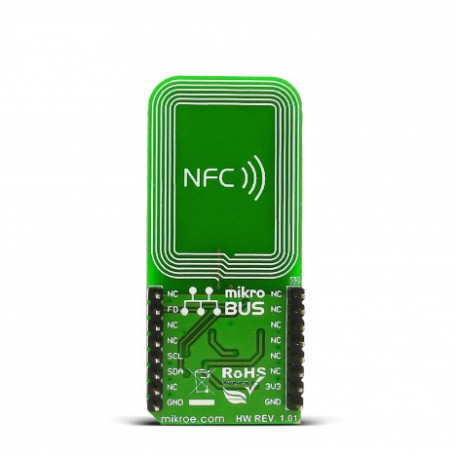

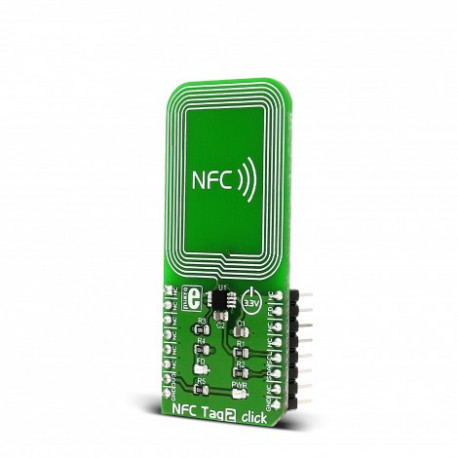

Module NFC Tag 2 Click - NT3H2111

Le module NFC Tag 2 Click intègre une SRAM supplémentaire alimentée de l'extérieur mappée dans la mémoire lui permettant un transfert de données rapide entre les interfaces RF et I2C et vice versa, sans les limitations de cycle d'écriture de la mémoire EEPROM.

La LED FD (détection de champ) est allumée lorsqu'un champ NFC est détecté . L'énergie est générée à partir du champ RF d'un appareil NFC. Par exemple, le clic NFC Tag 2 peut être alimenté par votre téléphone mobile. Cela élimine le besoin d'une alimentation externe ou d'une batterie.

À température ambiante, NT3H2111 NTAG I2C pourrait fournir typiquement 5 mA à 2 V sur la broche VOUT de NT3H2111 qui est attachée à la LED FD.

Le NT3H2111 NTAG I2C qui se trouve sur le module NFC Tag 2 click est le premier produit de la famille NTAG de NXP offrant à la fois des interfaces sans contact et avec contact.

En plus de l'interface sans contact passive compatible NFC Forum, l'IC dispose d'une interface de contact I2C , qui peut communiquer avec un microcontrôleur si le NT3H2111 NTAG I2C est alimenté par une alimentation externe (Le module doit lors être alimenté en 3,3 V uniquement).

Une SRAM supplémentaire alimentée de l'extérieur mappée dans la mémoire permet un transfert de données rapide entre les interfaces RF et I2C et vice versa, sans les limitations de cycle d'écriture de la mémoire EEPROM.





Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
