Module matrice à leds RVB 5 x 5 NeoPixel SK6805 pour XIAO ADA5646

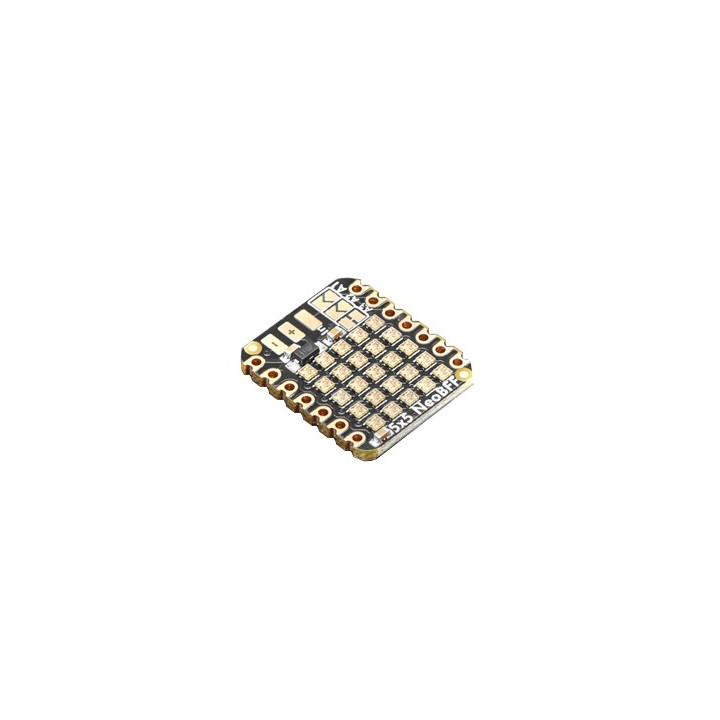

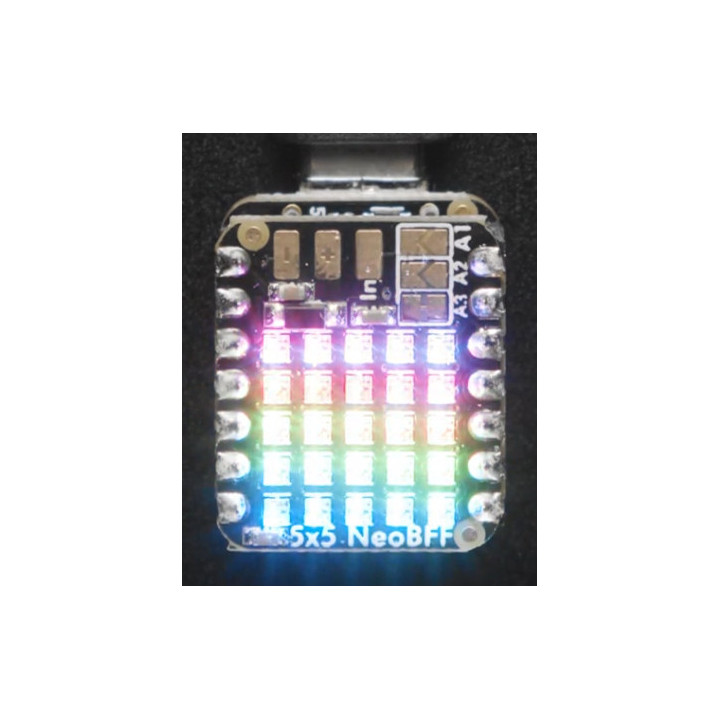

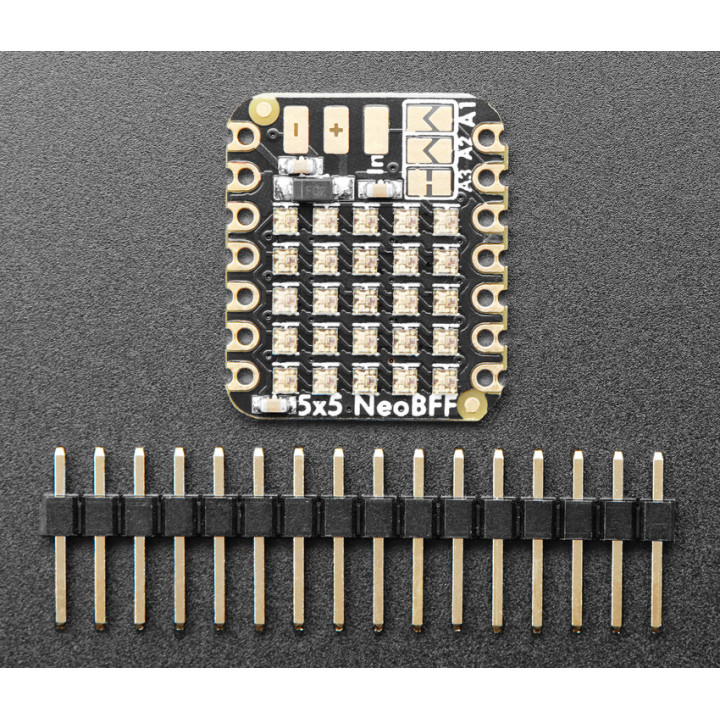

Livré avec un connecteur mâle sécable au pas de 2,54 mm (à souder par vos soins), le module 5646 de chez Adafruit, intègre une matrice à 5 x 5 leds CMS RVB NeoPixel de type SK6805 de 1,5 x 1,5 mm, spécialement conçu pour venir s'enficher sur un module Seeed Studio XIAO ou QT Py (non livrés) afin de réaliser des effets et animations lumineuses. Ces 25 leds vous permettront de réaliser de petits projets portables, cosplay IoT et autres effets à leds scintillantes colorées, texte défilent, animation de logo, etc...

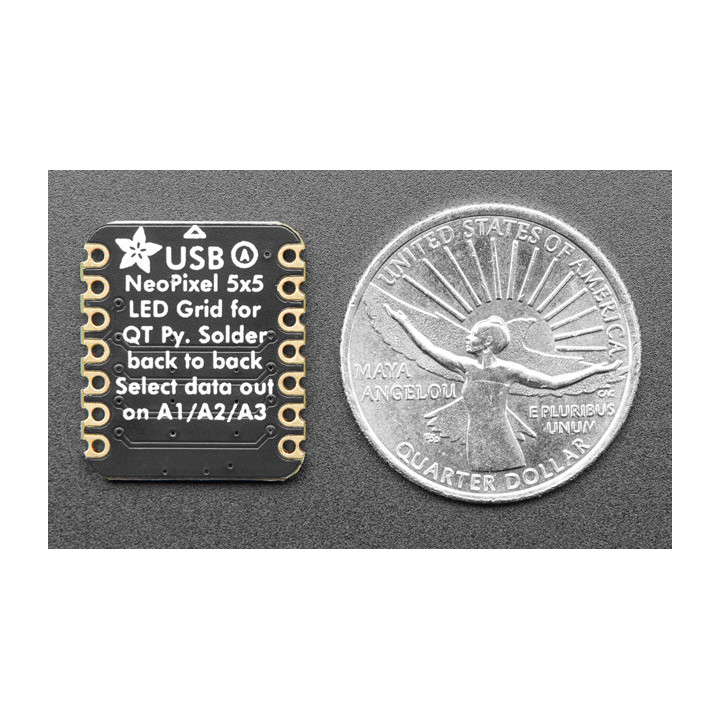

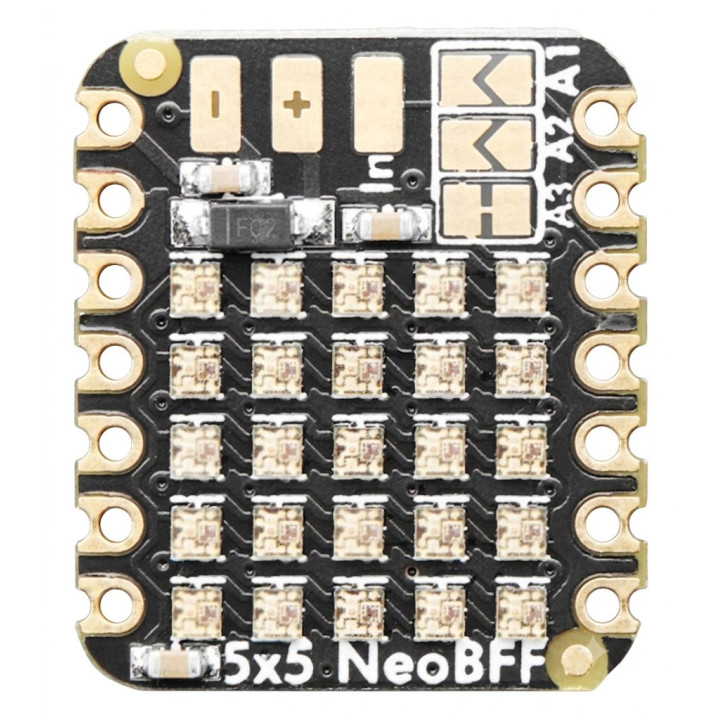

Utilisant la broches A3 (par défaut) pour piloter la matrice, il vous sera possible de choisir si besoins les broches A1 ou A2 en coupant et soudant les ponts de soudure prévus sur le circuit imprimé.

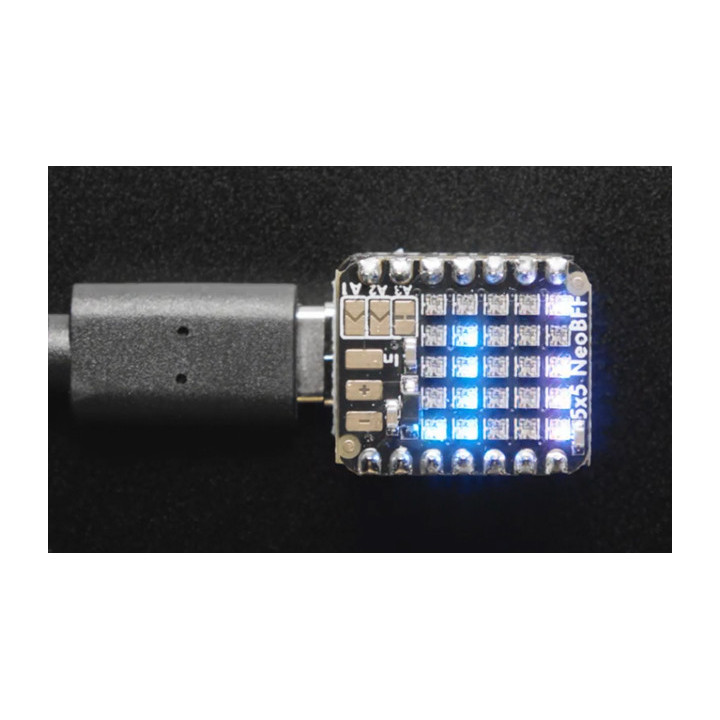

Le module Matrice à Led RVB 5x5 NeoPixel pourra être alimenter via le connecteur USB-C de votre module Seeed Studio XIAO mais si besoins deux pastilles + et - permettent également de souder deux fils pour recevoir une alimentation 5Vcc externe (non livrée).

Le module Matrice à Led RVB 5x5 NeoPixel peut fonctionner avec les librairies Adafruit-GFX-Library, Adafruit_NeoPixel et Adafruit_NeoMatrix

Vous trouverez en téléchargement un guide de démarrage avec des exemples de codes sources et librairies pour CircuitPhyton et IDE Arduino.

Caractéristiques du module matrice 5 x 5 LEDs RVB NeoPixel pour XIAO:

• Alimentation: 5 V via module XIAO (non livré)
• Nombre de leds: 25
• Type de led: SK6805
• Matrice: 5 x 5
• Dimensions led: 1,5 x 1,5 mm
• Par défaut la matrice se pilote depuis la broche A3 (mais possible de sélectionner A1 ou A2 par pont de soudure)
• Connecteur mâle sécable livré (pas 2,54 mm)
• Dimensions: 20,9 x 17,9 x 2,8 mm (hors connecteur)
• Poids: 1,3 g
