Module Load Cell MIKROE4658 pour applications de pesée avancées

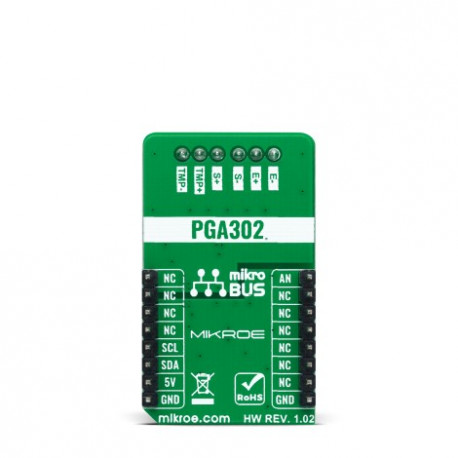

Le module Load Cell 3 Click est architecturé sur la base d'un PGA302, un conditionneur de signal polyvalent de haute précision, à faible dérive, à faible bruit, à faible puissance et polyvalent pour les applications de détection de pression et de température de pont résistif de Texas Instruments™. Le PGA302 fournit des tensions d'excitation de pont de 2,5V. Le PGA302 conditionne les signaux de détection et de température en les amplifiant et en les numérisant via la chaîne frontale analogique et en effectuant une linéarisation et une compensation de température. Les signaux conditionnés peuvent être émis sous forme analogique et, en plus, les données du signal peuvent être consultées par une interface numérique I2C.

Le PGA302 contient deux chaînes analogiques frontales (AFE) séparées avec leurs amplificateurs de gain pour les entrées de pont résistif et de détection de température. La chaîne AFE d'entrée de pont résistif se compose d'un gain programmable avec huit étapes de 1,33 V/V à 200 V/V. Pour la chaîne AFE d'entrée de détection de température, le PGA302 fournit une source de courant pouvant fournir jusqu'à 1 mA pour la détection de température externe en option disponible sur les broches marquées TMP+ et TMP-.

Après les filtres de décimation ADC, les signaux numérisés sont envoyés à la logique de signal numérique de calcul de linéarisation et de compensation. Tous les paramètres requis pour l'algorithme de linéarisation et d'autres données utilisateur sont stockés dans une mémoire EEPROM intégrée. En sortie de l'appareil, un DAC 14 bits est suivi d'un buffer de sortie d'alimentation ratiométrique-tension avec un gain de 4 V/V permettant une sortie système de tension ratiométrique 0-5V disponible sur la broche AN de la prise mikroBUS™.


Vous trouverez sur le site de MikroElektronika des exemples de programmes dédiés aux PIC, PIC32™, dsPIC30/33 & PIC24, AVR, FT90x et ARM avec les compilateurs "C" (mikroC), "PASCAL" (mikroPascal), "BASIC" (mikroBASIC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
