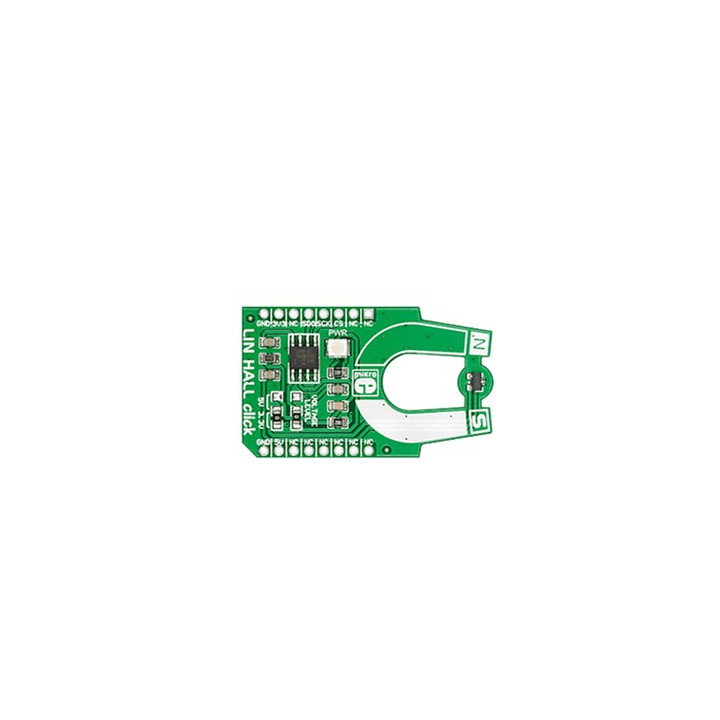

Module LIN HALL MIKROE1648 - Capteur magnétique avec SPI

Ce module Click Board intègre un capteur à effet hall linéaire de type MLX90242 (avec correction d'erreur) associé à un convertisseur "A/N" de type MCP3201. Ce dernier délivre un signal qui est proportionnel à la densité du flux d'un champ magnétique.

Un champ magnétique nord aura pour effet d'augmenter la valeur de sortie tandis qu'un flux magnétique sud la fera diminuer.

La sortie vous permet de déduire la position linéaire ou rotatif d'un objet "cible" en plaçant des aimants sur celui-ci..

Le module s'interface avec une liaison SPI. Des exemples de programmes dédiés aux microcontrôleurs PIC, PIC32™, AVR et ARM™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.






Le module s'interface via une liaison SPI et s'alimente en 3,3 V ou 5 V.





Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
