Module IrThermo 2 click

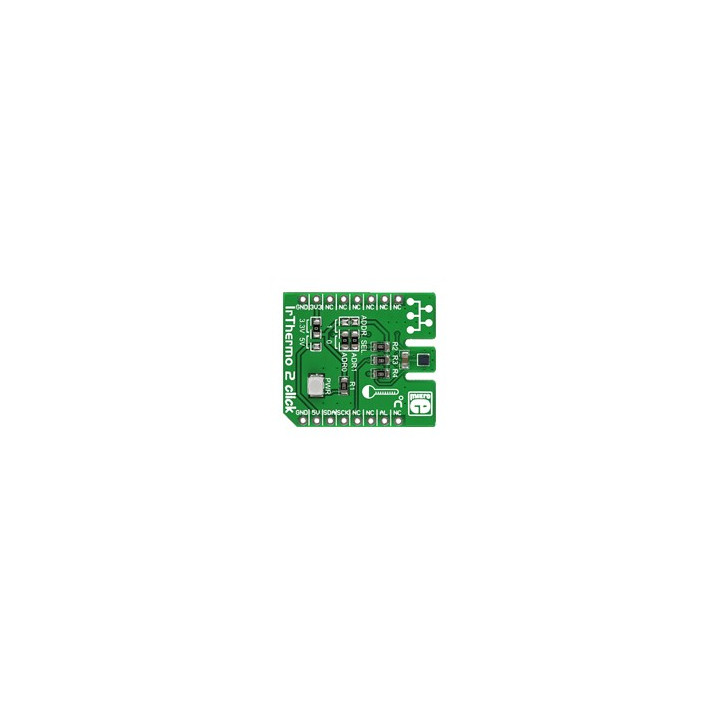

Ce module Click Board est un capteur thermique infrarouge qui permettra à votre microcontrôleur de mesurer (à distance sans contact) la température d'un environnement ou d'un objet, par le biais d'un capteur TMP007.

Plage de mesure de -40°C à +125°C.

Des exemples de programmes dédiés aux PIC et ARM™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Bénéficiant d'une résolution de mesure sur 14 bits, le module s'interface avec un bus I2C™.





Le module peut être alimenté sous une tension de 3,3 V ou 5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1888 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1888 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "IrThermo 2 click"
*
*************************************************************************
* Les températures ambiante et de l'objet visé sont affichées
* dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "IrThermo 2 click" (Réf.: MIKROE-1888) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/adafruit/Adafruit_TMP007_Library/archive/master.zip
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "Adafruit_TMP007.h"

Adafruit_TMP007 capteur; // création de l'objet capteur

float temperature_objet;
float temperature;

void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation du bus I2C
capteur.begin(); // initialisation du capteur
}

void loop()
{
temperature_objet = capteur.readObjTempC(); // acquisition de la valeur de la température de l'objet
temperature = capteur.readDieTempC(); // acquisition de la valeur de la température ambiante
// Affichage
Serial.print("Temperature ambiante=");
Serial.print(temperature, 2);
Serial.println(" degre Celcius");
Serial.print("Temperature objet=");
Serial.print(temperature_objet, 2);
Serial.println(" degre Celcius");
Serial.println();
delay(1000);
}
