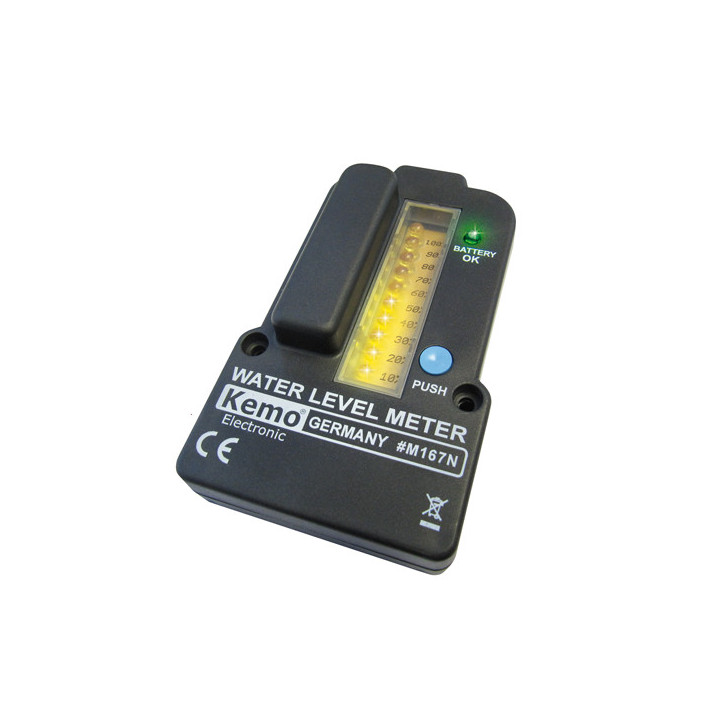

Module indicateur de niveau Kemo® M167N

Cet indicateur de niveau Kemo® M167N permet de mesurer le niveau d'eau jusqu'à une distance de 100 m. Après avoir appuyé sur son bouton, l'indication se fait depuis 10 leds par pas de 10 % chacun (indication 10 - 100 %). L'appareil est prévu pour un montage mural (env. 131 x 78 x 36 mm) et nécessite 2 piles "AA" (non livrées) pour fonctionner (avec led d'état des piles).

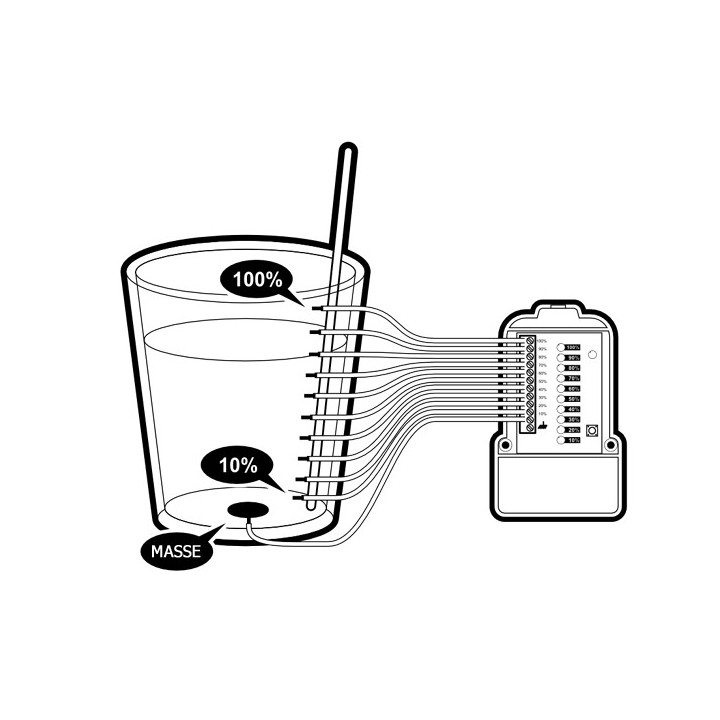

La connexion s'effectue via des bornes vis à l'intérieur de l'appareil. Un câble de signal "normal" (câble téléphonique, fil de commande ou similaire) avec au moins 11 conducteurs est nécessaire pour connecter votre réservoir d'eau à l'indicateur de niveau (le câble n'est pas inclus).

Vous pouvez également utiliser des câbles avec moins de conducteurs, mais il ne sera alors pas possible d'utiliser toutes la plage d'indication (par exemple, avec 8 conducteurs, seules 7 étapes d'indication LED peuvent être utilisées, ce qui est cependant souvent suffisant).

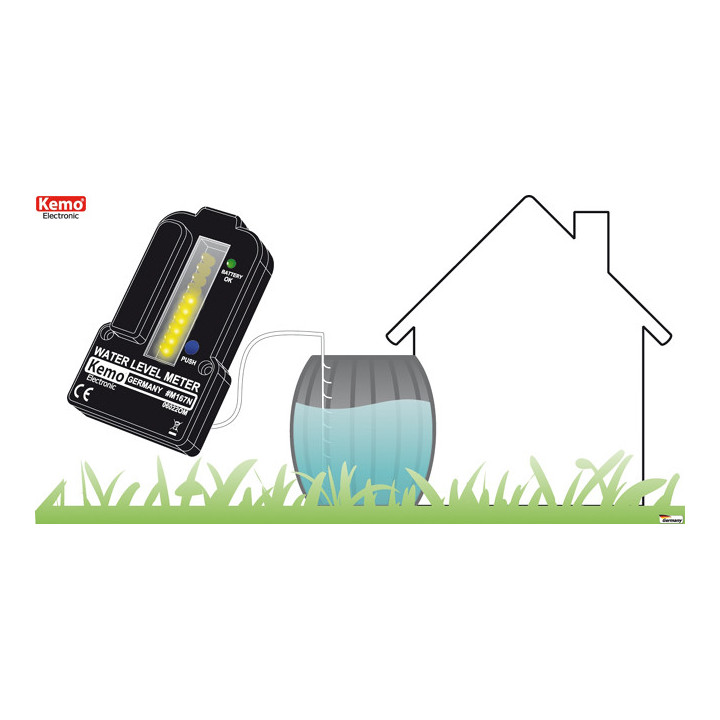

Idéal par exemple pour avoir une indication du niveau d'un récupérateur d'eau, d'un récipient (pour des TP de physique), etc...


Caractéristiques:

• Alimentation: 3 VCC via 2 piles 1,5V format AA (à prévoir)
• Visualisation: 10 leds (10% - 100%)
• Résolution: jusqu'à 10 pas de 10%
• Consommation (durant la mesure quand le bouton est appuyé): 120 mA max (toutes leds allumées)
• Entrée pour câble/sonde: 11 conducteurs ou électrodes (à prévoir)
• Raccordement: borniers à vis
• Courant de mesure (par entrée): 50 µA env.
• Distance max. de raccordement: 1 m
• 1 leds d'état des piles
• 2 trous de fixation
• Dimensions: 131 x 78 x 36 mm

Ce module est uniquement dédié pour usage ludique. Il n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une application de surveillance de niveau d'eau au sein d'un bâtiment, ni pour les application médicales, ni pour les liquides acides, ni pour les liquides chaud, ni pour les liquides alimentaires, ni pour aucun carburant, ni liquides inflammables ou explosif, ni pour l'eau des piscines.
