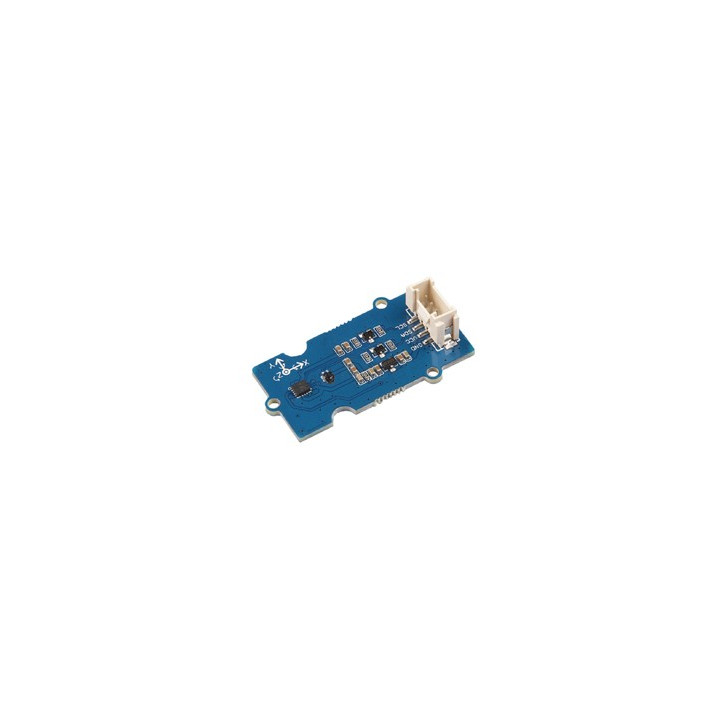

Module IMU 9DOF 101020585 pour Arduino, Raspberry et plus

Le module est conçu sur la base d'un LCM20600 (accéléromètre 3 axes + gyroscope 3 axes) et d'un AK09918 (boussole 3 axes) et sera idéal pour des applications robotiques, modélisme, capteur sur vêtements (pour Cosplay par exemple) ou autres applications interactives. Il se pilote au travers de tous microcontrôleurs externe (non inclus) disposant d'une interface I2C (Arduino, Raspberry Pi, PIC, AVR, etc...).

Caractéristiques:

• Alimentation: 3,3 Vcc / 5 Vcc
• Circuits: LCM20600 + AK09918
• Gyroscope 3 axes: ±250 dps, ±500 dps, ±1000 dps, ±2000 dps
• Accéléromètre 3 axes: ±2g, ±4g, ±8g, ±16g
• Boussole 3 axes: ±4912μT (typique)
• Interface: I2C
• Adresse I2C:
  • LCM20600: 0x69 (défaut) ou 0x68
  • AK09918: 0x0C
• Connecteur Grove (cordon inclus)
• Dimensions: 40 x 20 x 10 mm
• Poids: 9 g

Grace à son format Grove, le raccordement sera facilité depuis une platine Shield intermédiaire (non livrée). Les platines shield compatibles avec ce module sont disponibles en option au bas de la page. Le module sera destiné à être raccordé à ces platines via un cordon livré.



Exemple de raccordement (le module compatible Arduino, la base shield et le cordon USB ne sont pas livrés)



Exclusivité Lextronic


En achetant ce module Grove chez Lextronic, vous recevrez gratuitement un jeu de support qui vous permettra de le fixer sur une base de travail additionnelle (proposée en option au bas de la page).

De formes et de formats divers (conception Lextronic déposée), ces supports (appelés R.I.P) sont très largement plébiscités par le monde éducatif (collèges, lycées, écoles d'ingénieurs...). Ils vous permettront de clipser en un instant vos modules Grove en position horizontale ou verticale sans avoir à visser ces derniers. Vous disposerez dès lors d'une base de travail sans équivalent vous permettant d'uniformiser, de rationaliser et de transporter vos montages. Cliquez ici pour une description détaillée des supports et base "R.I.P".



Ne commandez plus vos modules Grove n'importe où... Ayez le réflexe Lextronic pour recevoir gratuitement votre support R.I.P avec ce dernier !

Vous avez déjà commandé vos modules Grove ailleurs ? Pas de panique... nous proposons également les supports R.I.P seul au détail en option au bas de la page.
