Module Illuminance Click Board

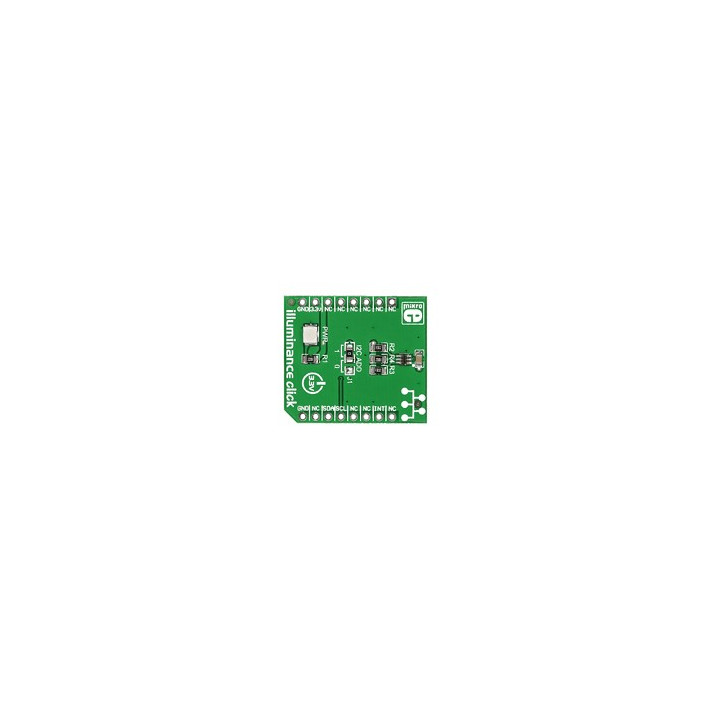

Equipé d'un circuit intégré spécialisé TSL2561, ce module Click Board est conçu pour imiter la façon dont un oeil humain perçoit la lumière. Son interfaçage s'effectue depuis un bus I2C.

Ceci le rend idéal pour les applications nécessitant de mesurer la lumière ambiante (pour déterminer par exemple le niveau de rétro-éclairage d'un écran LCD). Pour ce faire, le module est équipé de 2 photodiodes: la première sensible à la lumière (spectre complet) et la seconde sensible uniquement aux infrarouges.

Dès lors, le spectre de lumière visible est déduit en utilisant une formule basée sur les 2 signaux.

Le module est prévu pour être alimenté en 3,3 V (uniquement).


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1688 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1688 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Illuminance Click"
*
*************************************************************************
* L'éclairement lumineux est affiché dans le moniteur série.
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 2. Module "Illuminance Click" (Réf.: MIKROE-1688) inséré sur le support N°1 du shield
   ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
   de la platine shield MIKROE-1581)
* 3. Shifter Level TXB0108
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèques
* 1. https://github.com/adafruit/Adafruit_TSL2561
* 2. https://github.com/adafruit/Adafruit_Sensor

*
************************************************************************/

// Appel des bibliothèques

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_TSL2561_U.h>

Adafruit_TSL2561_Unified capteur = Adafruit_TSL2561_Unified(0x49, 12345); // création de l'objet capteur

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation de la liaison I2C
capteur.begin(); // initialisation du capteur
capteur.enableAutoRange(true); // configuration du gain en mode automatique
capteur.setIntegrationTime(TSL2561_INTEGRATIONTIME_13MS); // configuration de la résolution
}

void loop()
{
// Acquisition de la valeur de l'éclairement
sensors_event_t event;
capteur.getEvent(&event);
// Affichage
Serial.println("Eclairement:");
Serial.print(event.light);
Serial.println(" lux");
delay(500);
}
