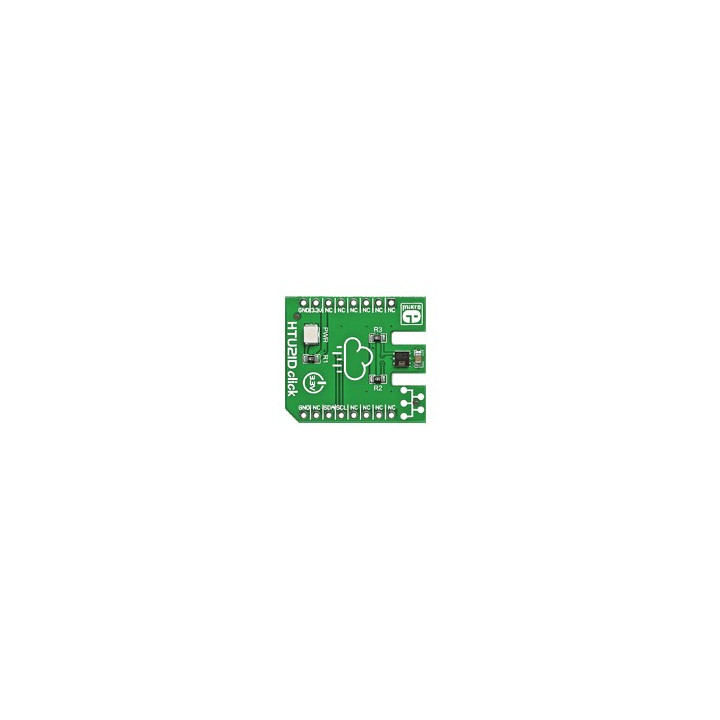

MIKROE-1687 : HTU21D Click Board - Capteur Humidité HTU21D

Equipé d'un circuit intégré spécialisé HTU21D à liaison I2C, ce module Click Board permet la mesure du taux d'humidité relative (0 à 100 %) et de la température ambiante (-40 °C à +125 C).

Prêt à l'emploi, le capteur intégré ne nécessite aucune calibratation. Idéal pour réaliser une station météo par exemple. La résolution du signal est de 12 bits pour le taux d'humidité et 14 bits pour la température.

Ce dernier doit être alimenté en 3,3 V (uniquement).





Des exemples de programmes dédiés aux ARM™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1687 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1687 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "HTU21D Click Board"
*
*************************************************************************
* La température et l'humidité sont affichées dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "HTU21D Click Board" (Réf.: MIKROE-1687) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/sparkfun/SparkFun_HTU21D_Breakout_Arduino_Library/archive/master.zip
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "SparkFunHTU21D.h"

HTU21D capteur; // création de l'objet capteur

float temp;
float humidite;

void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation du bus I2C
capteur.begin(); // initialisation du capteur
}

void loop()
{
temp=capteur.readTemperature(); // acquisition de la valeur de la température
humidite=capteur.readHumidity(); // acquisition de la valeur de l'humidité
// Affichage
Serial.print("Temperature=");
Serial.print(temp);
Serial.println(" degre Celcius");
Serial.print("Humidite=");
Serial.print(humidite);
Serial.println(" %");
Serial.println();
delay(1000);
}
