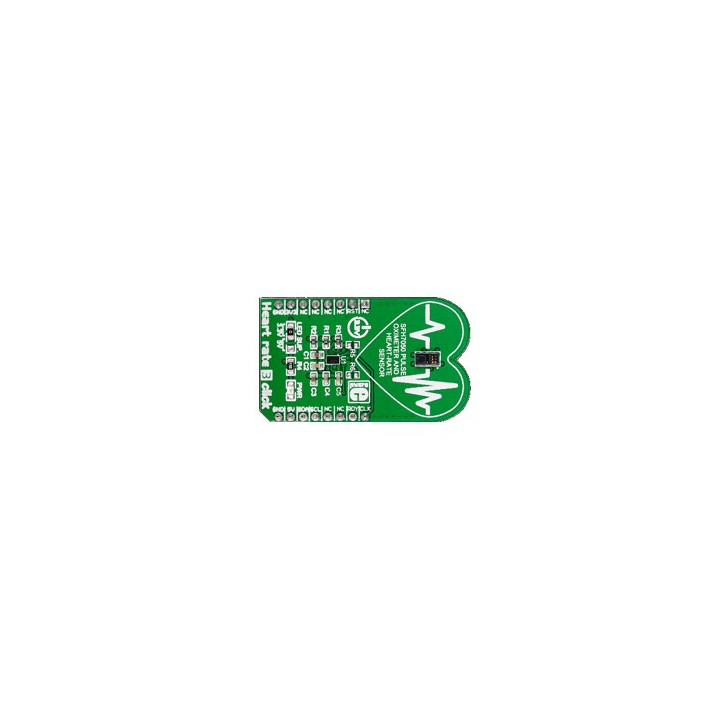

Module Heart rate 3 click - Mesure pouls et fréquence cardiaque - MIKROE-2036

Ce module Click Board est équipé de capteurs spécialisé OSRAM SFH7050 et TI AFE4404 capables de mesurer l'oxymétrie du pouls et la fréquence cardiaque, laquelle est basée sur une détection optique à partir de la lecture de lumières émises par 3 Leds.

Ces leds de longueurs d'onde différentes mesurent le passage du sang au travers de votre doigt (lequel devra être posé sur le capteur durant la mesure).

A noter que les mesures peuvent être altérées si vous bougez le doigt ou si votre doigt est pressé trop fortement sur le capteur.

Le module est prévu pour être piloté par un microocntrôleur externe via un bus I2C™.

Ce capteur est exclusivement destiné à un usage ludique ou expérimental. Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être exploité au sein d'une application médicale de quelque nature soit-elle.


Des exemples de programmes dédiés aux PIC, AVR, FT90x, PIC32 et ARM avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Le module est destiné à être alimenté sous une tension de 3,3V ou 5V.




Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
