Module HAT Logger température humidité luminosité horloge RTC pour XIAO 114993446

Le module HAT logger pour XIAO est un mini module de mesure environnementales I2C avec horloge intégrée, pour la mesure de la température et de l'humidité ainsi que de la luminosité ambiante, offrant ains une solution ultra compact pour vos projets ou l'espace est limité.

Description du module HAT Logger

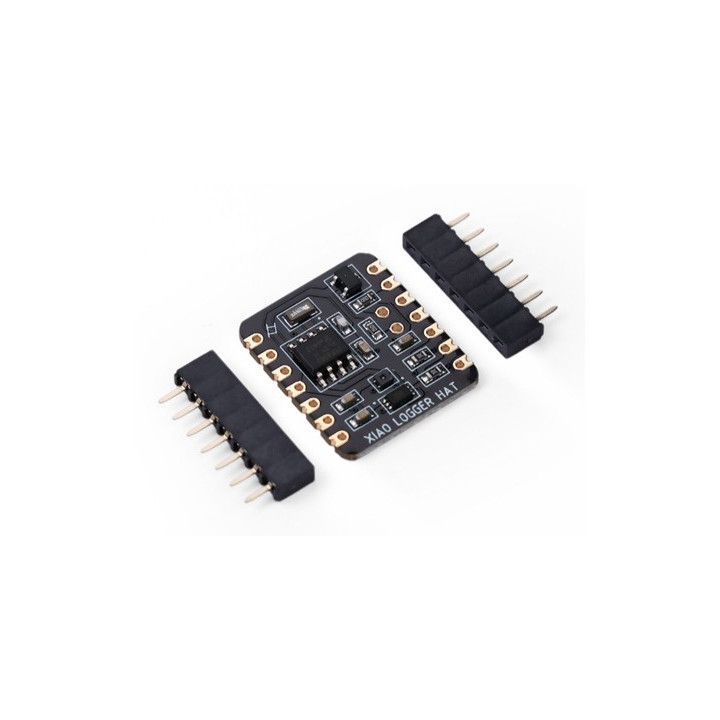

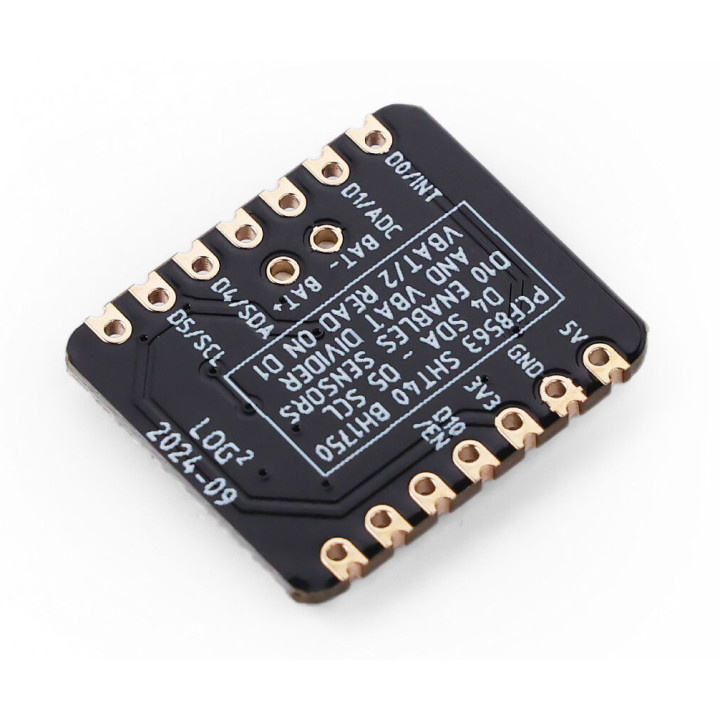

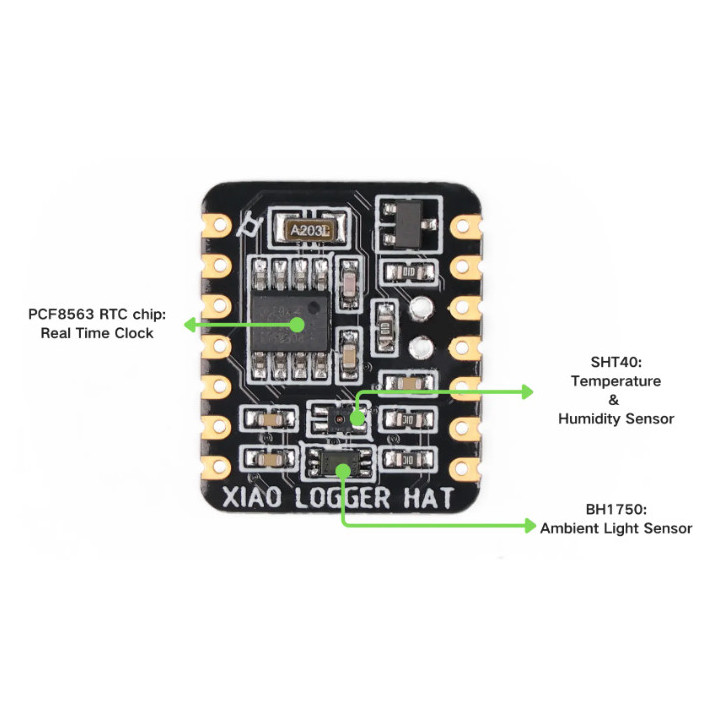

Livré avec deux supports femelles au pas de 2,54 mm (à souder par vos soins), le module HAT Logger à interface I2C dispose d'une horloge temps réelle PCF8563, d'un capteur de température et humidité SHT40 et d'un capteur de luminosité ambiante BH1750. Le module est également équipé de deux trous pastillés pour recevoir une batterie Li-Ion 3,7V (non livrée) pour les projet embarqués autonomes. Lorsqu'il est connecté à une batterie lithium-ion, son niveau de charge peut être surveillé en toute sécurité grâce à un diviseur de tension activé par broche.

Compatible avec la plupart des cartes microcontrôleurs Seeed Studio XIAO, une fois enfiché sur le HAT Logger, aucune soudure n'est à prévoir et l'ensemble est prêt à l'emploi et utilisable facilement avec les librairies disponibles.

Les capteurs étant alimentés par les GPIO du module XIAO permettent un mode veille quasi sans consommation lorsque les capteurs ne sont pas utilisés. L'horloge temps réel (RTC) toujours active consomme moins de 1 µA, ce qui la rend idéale pour les enregistreurs de données alimentés par batterie.

Caractéristiques techniques de HAT Logger pour XIAO:

• Alimentation :
  • 5Vcc via le port USB C du module XIAO (non livré)
  • Batterie Li-ion 3,7Vcc (non livrée)
• Consommation: 500 µA (0,25 µA en veille)
• Interface: I2C
• Capteur de température et humidité SHT40
  • Plage de mesure température: -40°C à +125°C (± 0,2°C)
  • Plage de mesure humidité: 0 à 100 % HR (± 1,8 HR)
  • Rafraichissement: 2 ms
• Capteur de luminosité BH1750
  • Plage de mesure : 0 à 65000 Lux
  • Rafraichissement: 120 ms
• Horloge RTC (PCF8563)
• Support femelle 2 x 7 broches pour recevoir un module XIAO (non livré)

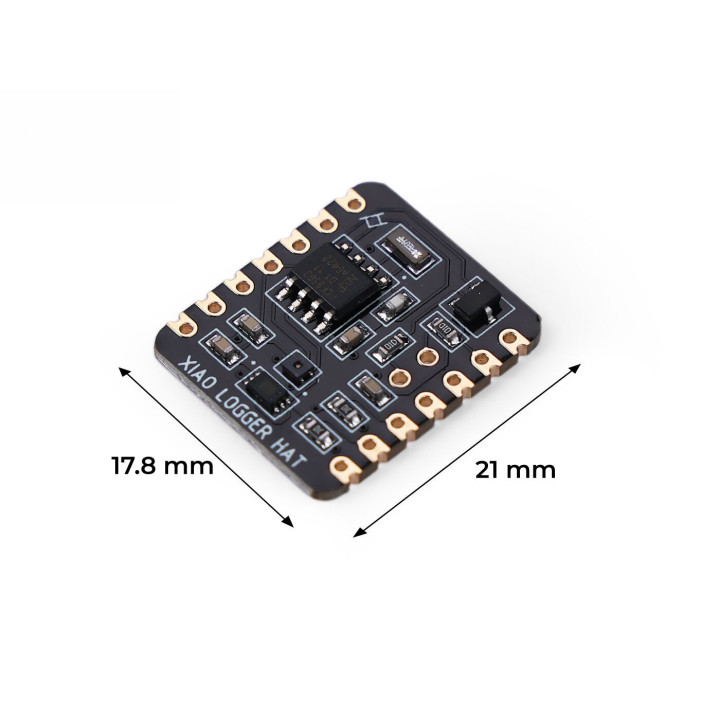

• Dimensions: 21,0 x 17,8 mm
