Module Haptic 2 click MIKROE-4452 Mikroelektronika

Le module HAPTIC 2 Click intègre un driver de moteur vibreur linéaire dédié aux applications LRA (Linear Resonant Actuator) et ERM (Eccentric Rotating Mass). La forme d'onde de pilotage d'origine permet une faible consommation d'énergie utile pour maintenir la durée de vie des application alimentées sur batterie. Il permet des vibrations nettes grâce au freinage automatique et à la fonction de sur-conduite. La fréquence d'entraînement s'adapte automatiquement à la fréquence de résonance du moteur vibreur sans utiliser d'autres pièces externes.

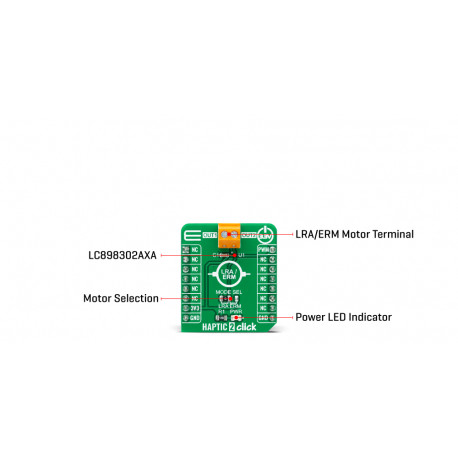

A noter que les moteurs LRA reposent sur le principe d'un aimant fixé au boîtier par un ressort où un champ magnétique de la bobine provoque le déclenchement de l'activité de vibration. Par rapport à l'ERM, la LRA a une meilleure réactivité améliorant les performances du système. Le type de moteur haptique ERM fait tourner la masse déséquilibrée. Le mouvement de masse se traduit par une force centripète asymétrique, entraînant le déplacement du moteur. En utilisant le moteur ERM, la tension de commande ERM peut être ajustée via une résistance de réglage connectée entre la broche OUT1 de la borne de la carte Click et la broche du moteur ERM.

Le module est conçu pour être alimenté sous une tension de 3.3 V.

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
