Module GNSS 17 click - M20071

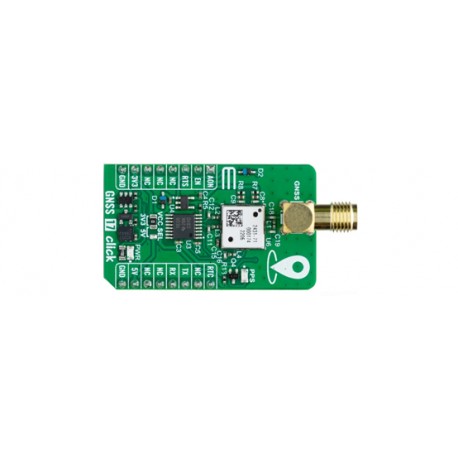

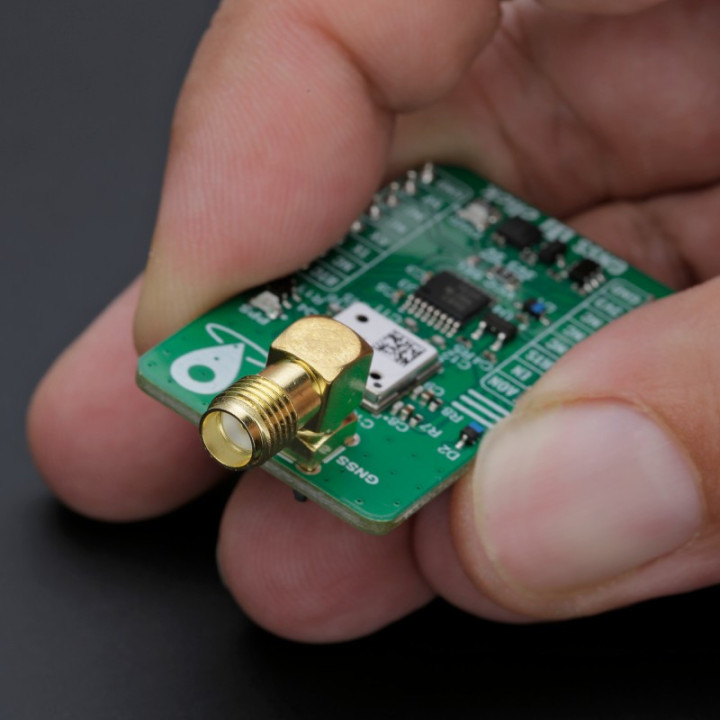

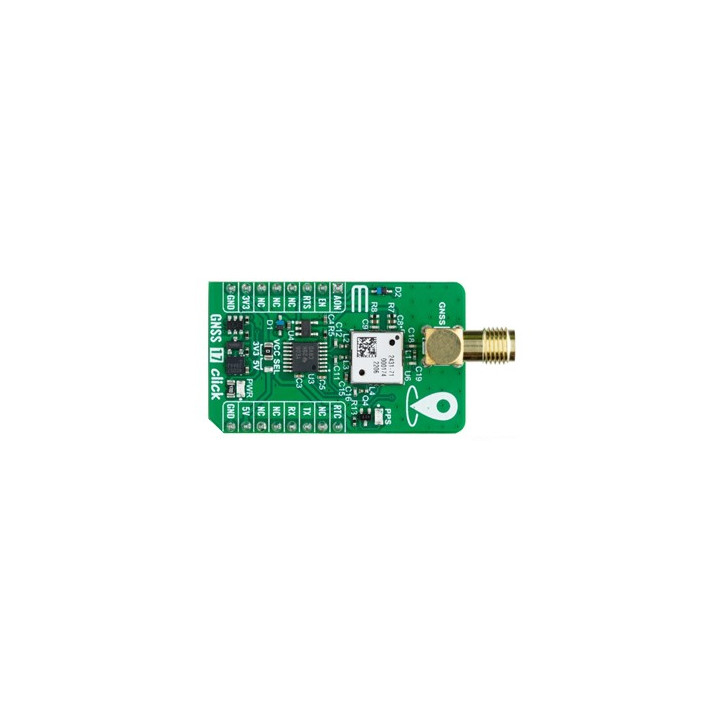

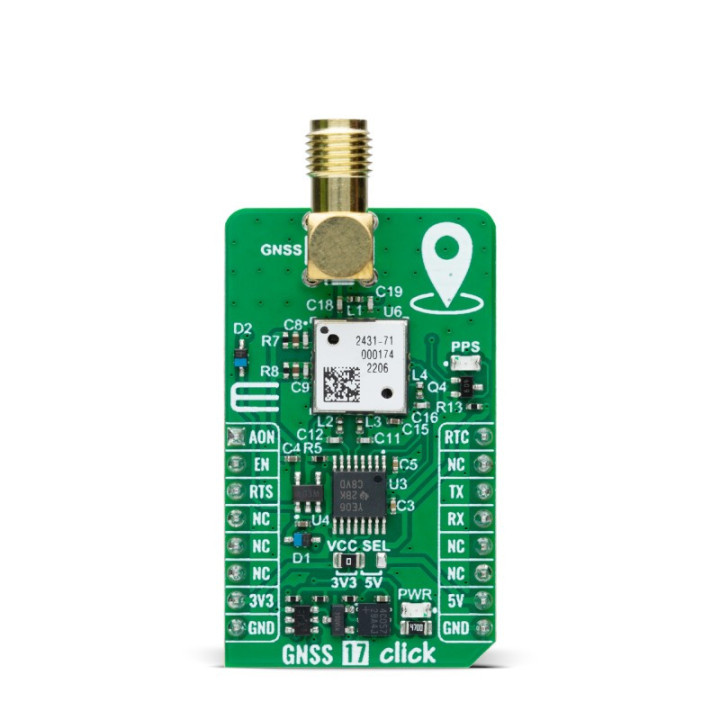

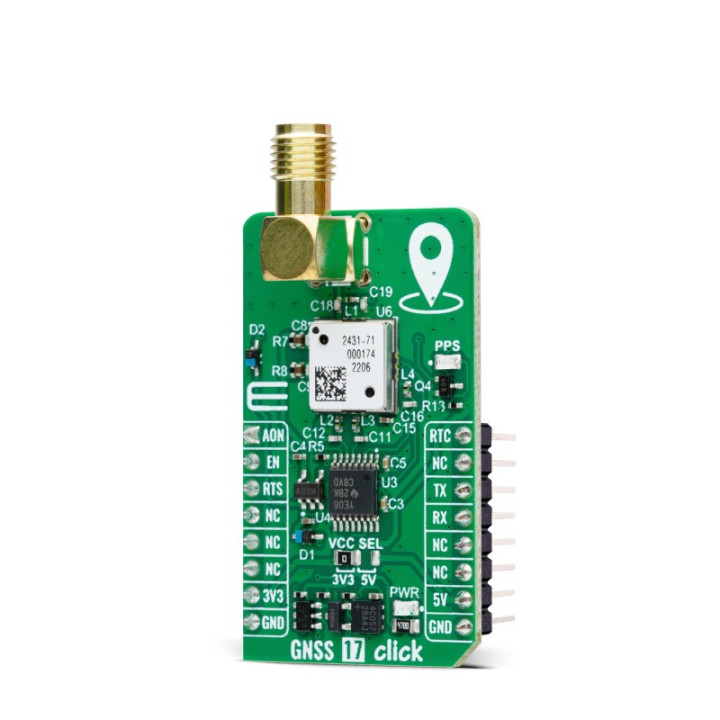

Le module M20071 de chez Antenova™ intègre une puce flash MediaTek AG3335MN. Ce module peut suivre simultanément plusieurs constellations GNSS, notamment GPS, GLONASS, GALILEO, BEIDOU et QZSS, garantissant un positionnement précis même dans des environnements urbains denses. Il comprend des fonctionnalités avancées telles que des algorithmes multi-trajets pour une précision accrue, un LNA embarqué hautes performances pour les environnements à signal faible et des modes d'économie d'énergie pour optimiser la consommation d'énergie. Des fonctionnalités supplémentaires telles que EPO, EASY et AIC améliorent les performances, offrant des corrections rapides et des annulations d'interférences.

Qu'est-ce que le GNSS?
GNSS est synonyme de Global Navigation Satellite System, un terme générique qui décrit à la fois le GPS des États-Unis, les systèmes de positionnement mondiaux GLONASS en Russie et le système européen Galileo.

Le module M20071 est également dotée de plusieurs fonctionnalités importantes qui améliorent les fonctionnalités de cette carte. La fonction de correction rapide EPO (Extended Prediction Orbit) permet au module d'utiliser des prévisions d'orbite jusqu'à 30 jours, permettant une solution de correction instantanée. La fonction EASY (Self-Generated Orbit Prediction) accélère également les performances TTFF (time-to-first-fix) en fournissant jusqu'à 3 jours de prévisions d'orbite GPS sans avoir besoin d'une connexion Internet ou d'un logiciel sur un processeur hôte. De plus, la fonction AIC (Active Interference Cancellation) offre une annulation efficace des interférences à bande étroite, garantissant des performances GNSS fiables et précises même dans des environnements difficiles.

Le module M20071 propose également trois modes d'économie d'énergie : OFF, RTC et périodique. En mode OFF, contrôlé via la broche EN du socket mikroBUS™, le module ne maintient active que la logique de gestion de l'alimentation, toutes les autres logiques étant mises hors tension lorsque la broche EN est dans un état logique LOW. Le mode RTC, un état basse consommation géré via la broche RTC du socket mikroBUS™, arrête le cœur du système. Le module ne peut pas envoyer de commandes ni fournir d'informations relatives à la position dans ce mode, mais il enregistre les données de navigation dans la RTC-RAM. Au réveil, le module utilise ces données enregistrées pour retrouver rapidement une position. Le mode périodique est un état configurable par l'utilisateur dans lequel le module alterne entre fonctionnement et veille, réduisant ainsi la consommation de courant tout en conservant les données à jour. Cette flexibilité permet aux utilisateurs d'adapter le fonctionnement du module en fonction des besoins spécifiques en termes de puissance et de performances.

Le module M20071 et le microcontrôleur hôte communiquent via une interface UART à l'aide des broches UART RX et TX standard. La vitesse de communication par défaut est fixée à 115 200 bps, ce qui garantit un échange de données efficace. En plus des broches UART TX et RX, la carte utilise une broche RTS pour établir une liaison avec le microcontrôleur hôte afin d'éviter les commandes manquées. De plus, GNSS 17 Click comprend un indicateur LED PPS vert, qui émet un signal d'impulsion synchronisé depuis le M20071 une fois par seconde. Ce signal d'impulsion a une largeur par défaut de 100 ms mais peut être configuré entre 50 ms et 999 ms. La fonction PPS est activée par défaut et le module émettra le signal PPS une fois qu'une correction 3D est obtenue.

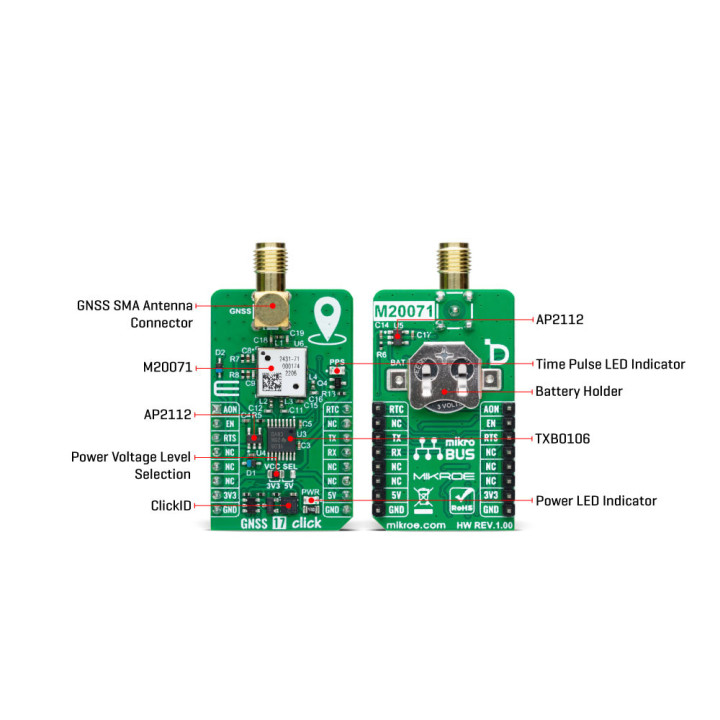

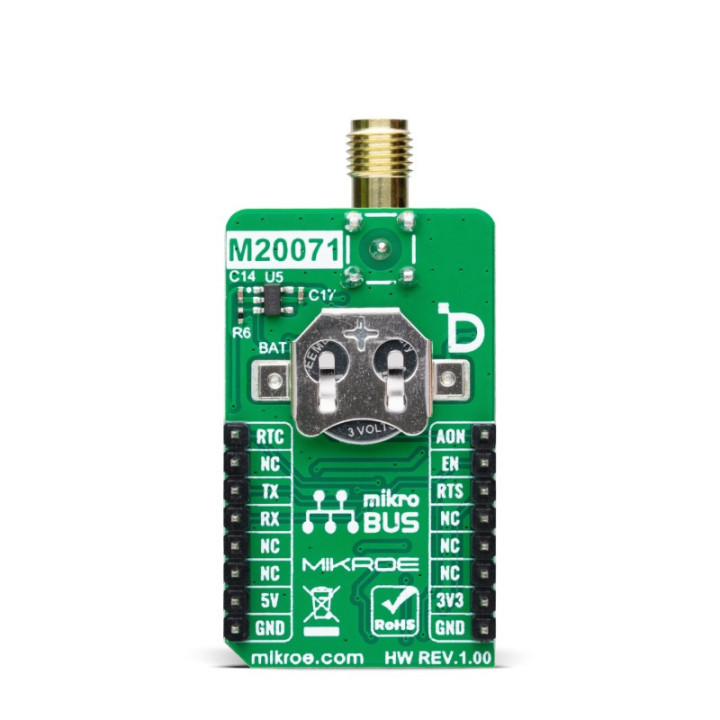

Le module M20071 ne nécessite pas de séquence de mise sous tension spécifique, mais il a besoin d'une tension de 1,8 V pour que son cœur système fonctionne correctement. Pour y parvenir, deux petits régulateurs LDO AP2112 fournissent la tension de 1,8 V nécessaire à partir des rails d'alimentation mikroBUS™, alimentant à la fois le M20071 et son alimentation d'antenne GNSS. Outre les rails d'alimentation mikroBUS™, cette carte prend également en charge une alimentation de secours à partir d'une pile bouton fixée à l'arrière de la carte. Le régulateur responsable de l'alimentation de l'antenne GNSS peut être activé via la broche AON de la prise mikroBUS™.

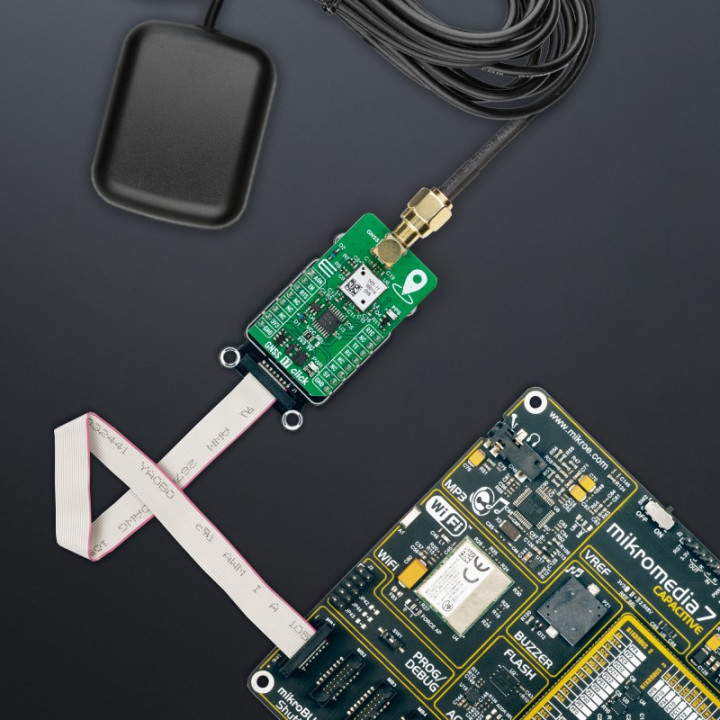

Prévoir une antenne active de réception externe (voir modèle de pas de page).

Ce module click board est prévu pour être alimenté sous +3.3 V (uniquement).

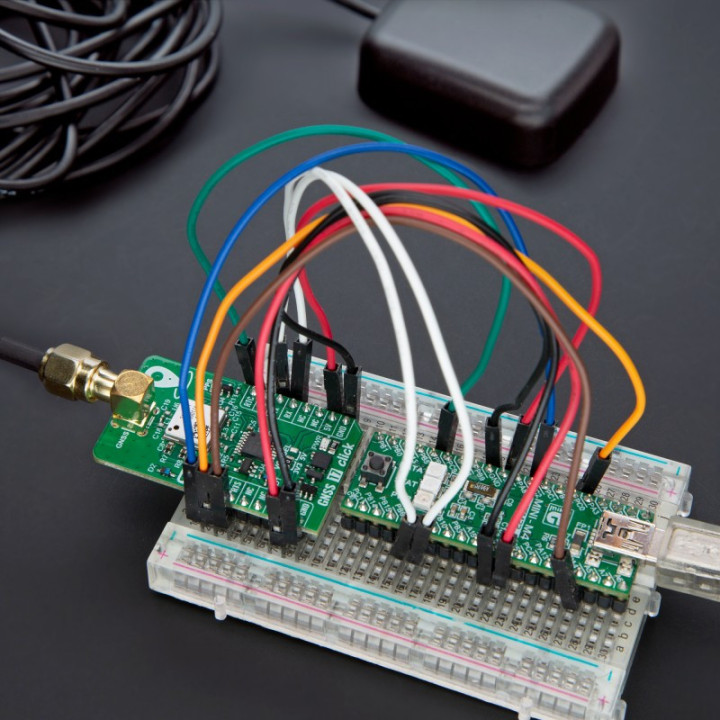

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

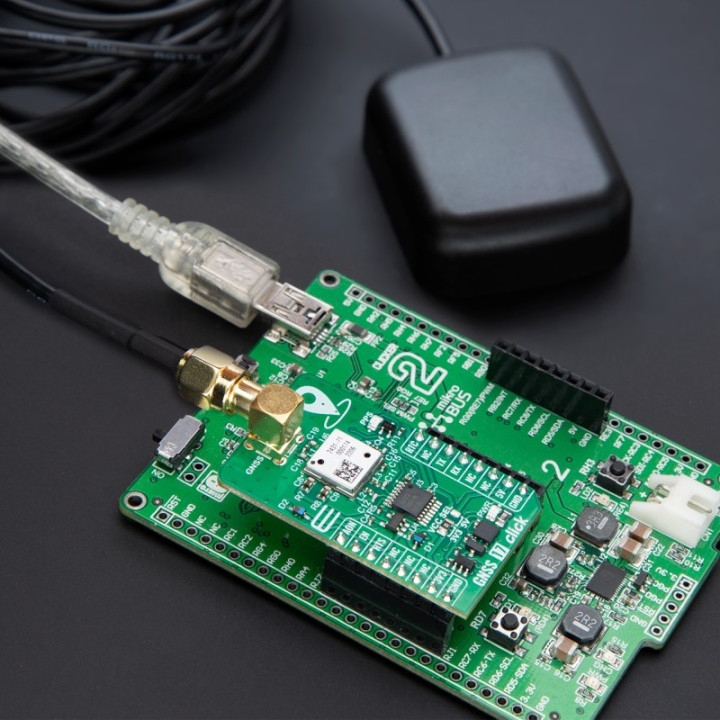

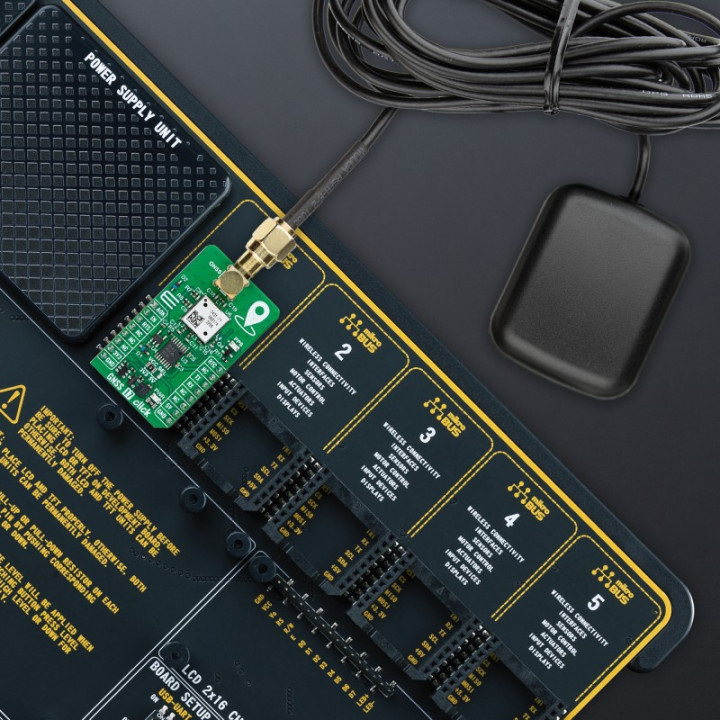

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
