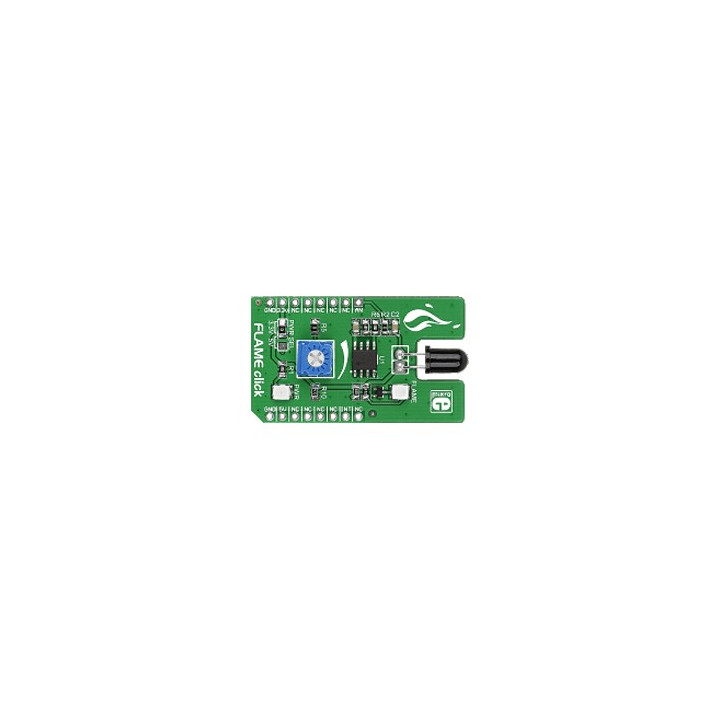

Module FLAME Click MIKROE1820 pour détecter flammes et infrarouges

Ce module Click Board vous permettra de détecter la présence de flammes grâce à un phototransistor PT334-6B couleur époxy noir (sensible uniquement aux infrarouges). Seuil de détection réglable par potentiomètre intégré.

Une fois ce seuil atteint le module envoi une interruption sur le port mikro BUS INT, mais le module peut également être utilisé en continu via la sortie analogique.

Des exemples de programmes dédiés aux PIC, PIC32™ et ARM™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini, ni dans une application de détection anti-incendie.





Le module est destiné à être alimenté sous une tension de 3,3V ou 5V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1820 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1820 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "FLAME Click"
*
*************************************************************************
* Une détection de flamme déclenche 5 flashs bleus sur le module 4x4 RGB Click
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "FLAME Click" (Réf.: MIKROE-1820) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 1 Module "4x4 RGB Click" (Réf.: MIKROE-1881) inséré sur le support N°2 du shield
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/adafruit/Adafruit_NeoPixel
*
************************************************************************/

// Affectation des broches
#define sortie 16 // DIN du module 4x4 RGB
#define nb_led 16 // le module 4x4 RGB comporte 16 led

#include <Adafruit_NeoPixel.h> // appel de la bibliothèque
Adafruit_NeoPixel module = Adafruit_NeoPixel(nb_led, sortie, NEO_GRB + NEO_KHZ800); // création de l'objet module

void setup()
{
module.begin(); // initialisation de module
}

void loop()
{
attachInterrupt(0, alarme, RISING); // attache l'interruption externe n°0 à la fonction alarme
}

void alarme()
{
detachInterrupt(0); // inhibition des interruptions
for (int i=0; i<5; i++)
{
for(int t=0; t< 16; t++) // allumage successif des 16 led
{
module.setPixelColor(t, 0, 0, 128);
}
module.show(); // rafraichissement des led
delay(300);
for(int t=0; t< 16; t++) // extinction successif des 16 led
{
module.setPixelColor(t, 0, 0, 0);
}
module.show(); // rafraichissement des led
delay(300);
}
}
