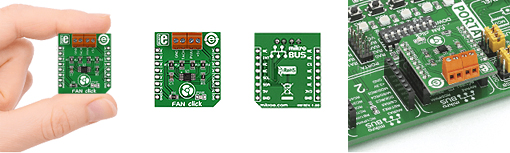

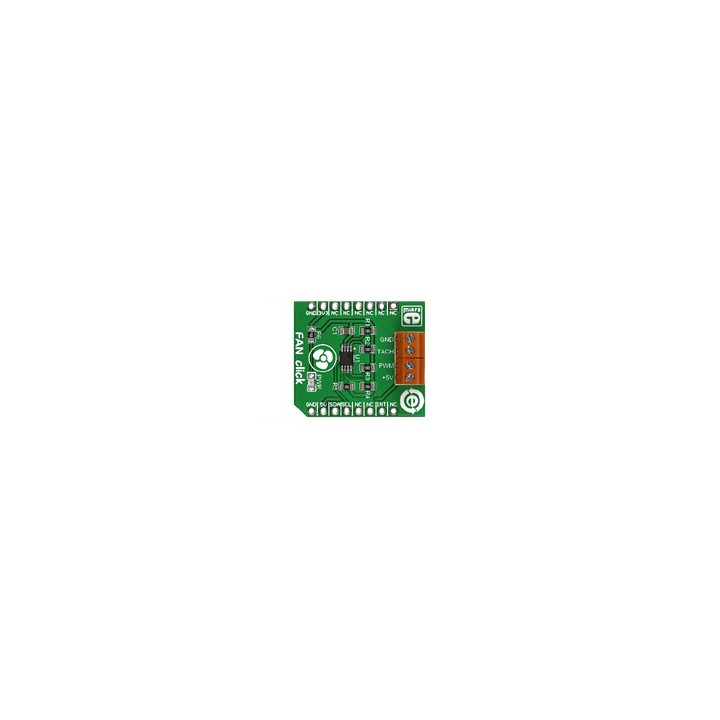

Module Fan click MIKROE2004 pour contrôle ventilateur 5V

Le contrôleur supporte les signaux PWM pour les vitesses allant de 9,5 Hz à 29 KHz (avec 4 bandes de fréquences programmables). L'algorithme de contrôle et l'horloge interne du circuit vous permettrons de réguler la vitesse de rotation du ventilateur (à ajouter) avec une précision de l'ordre de 1 % dans la gamme 500 - 16 k RPM.

La broche TACH vous permet de bénéficier d'un retour sur le fonctionnement du ventilateur. Le module "fan Click" est également capable de détecter un "vieillissement" du ventilateur ainsi qu'un arrêt de ce dernier (état que le contrôleur essaiera d'éviter tout en vous prévenant via une broche d'interruption).

Le module se pilotera via un bus I2C™ par votre microcontrôleur.

Le module dispose d'un mini bornier (pour l'alimentation et le raccordement du ventilateur (non livré).





Le module s'alimente en 3,3 ou 5 V. Des exemples de programmes dédiés aux PIC, AVR, ARM, PIC32™, dsPIC™, FT90 avec les compilateurs "C" (mikroelektonika) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.




Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
