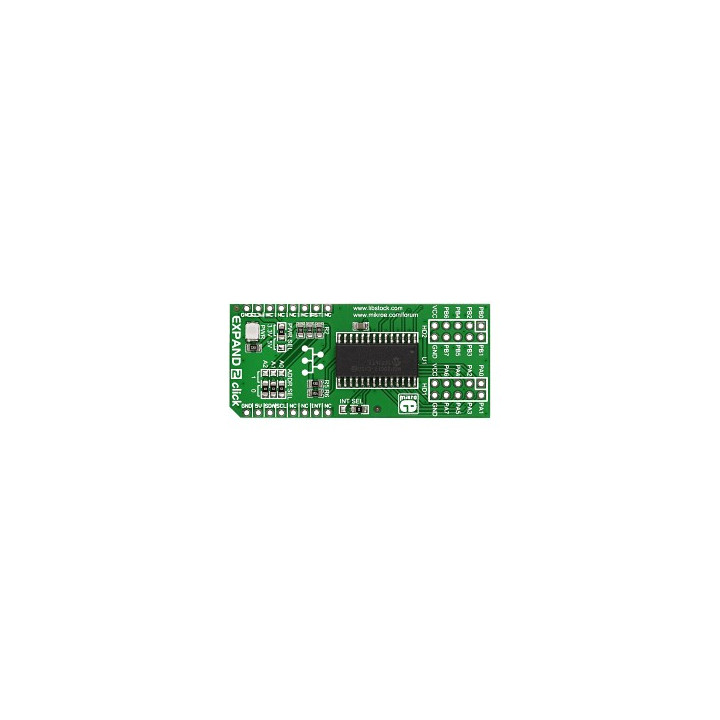

Module EXPAND 2 click - Extensions 16 ports entrées/sorties - MIKROE-1838

Un dispositif d'adressage vous permettra de piloter jusqu'à 8 modules sur le même bus.

Des exemples de programmes dédiés aux FT90x et ARM™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.







Le module est destiné à être alimenté sous une tension de +3,3 V ou +5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1838 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1838 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Expand 2 Click"
*
*************************************************************************
* Huit boutons poussoirs branchés sur le PORT B commandent respectivement
* huit leds branchées sur le PORT A
* Les anodes des leds sont reliées au PORT A au travers d'une résistance
* de protection et les cathodes à la masse
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Expand 2 Click" (Réf.: MIKROE-1838) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
************************************************************************/

#include <Wire.h> // appel de la bibliothèque
#define MCP23017_Adresse 0x20 // adresse I2C du MCP23017
#define IODIRA_Adresse 0x00 // adresse du registre IODIRA
#define IODIRB_Adresse 0x01 // adresse du registre IODIRB
#define GPIOA_Adresse 0x12 // adresse du registre GPIOA
#define GPIOB_Adresse 0x13 // adresse du registre GPIOB
#define GPPUB_Adresse 0x0D // adresse du registre GPPUB
#define RST 17 // affectation des broches

byte entree;

void setup()
{
pinMode(RST,OUTPUT);
digitalWrite(RST,HIGH);
Wire.begin(); // initialisation de la liaison I2C
Wire.beginTransmission(MCP23017_Adresse); // communication avec le MCP23017
Wire.write(IODIRA_Adresse); // écriture dans le registre IODIRA
Wire.write(0x00); // configuration du PORT A en sortie
Wire.write(IODIRB_Adresse); // écriture dans le registre IODIRB
Wire.write(0xFF); // configuration du PORT B en entrée
Wire.write(GPPUB_Adresse); // écriture dans le registre GPPUB
Wire.write(0xFF); // configuration des résistances de tirage
Wire.endTransmission();
}

void loop()
{
// Lecture des boutons poussoirs
Wire.beginTransmission(MCP23017_Adresse); // communication avec le MCP23017
Wire.write(GPIOB_Adresse); // écriture dans le registre GPIOB
Wire.endTransmission();
Wire.requestFrom(MCP23017_Adresse, 1); // demande d'envoi d'un octet
entree=Wire.read(); // mémorisation dans la variable entree
// Allumage des led
Wire.beginTransmission(MCP23017_Adresse); // communication avec le MCP23017
Wire.write(GPIOA_Adresse); // écriture dans le registre GPIOA
Wire.write(entree);
Wire.endTransmission();
delay(100);
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
