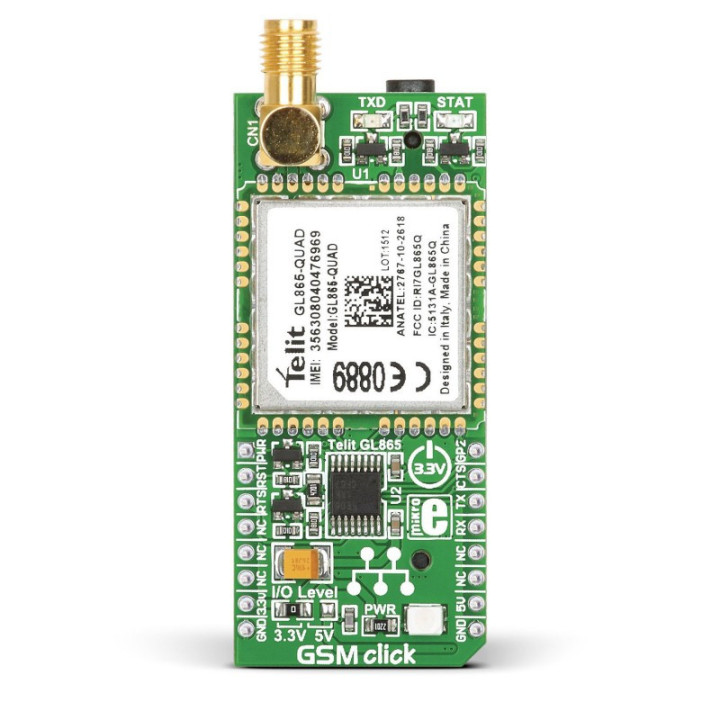

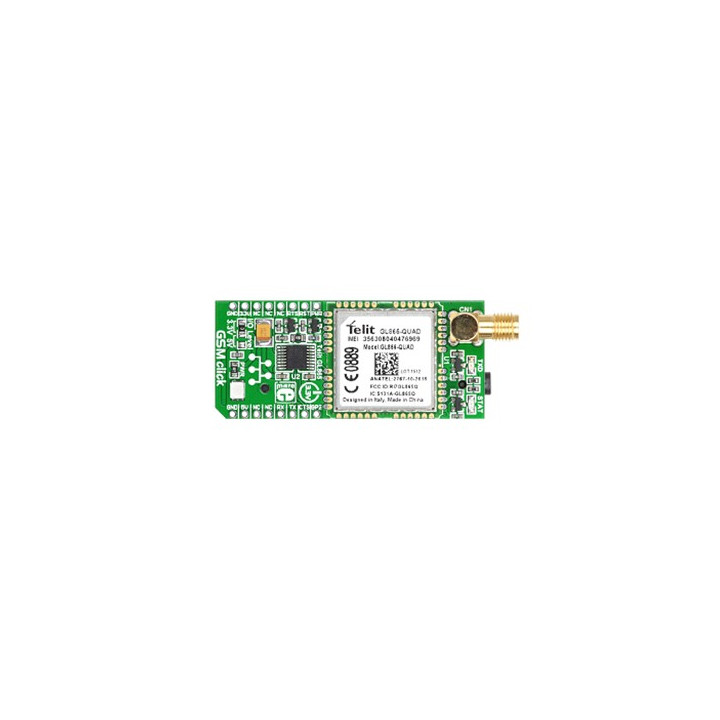

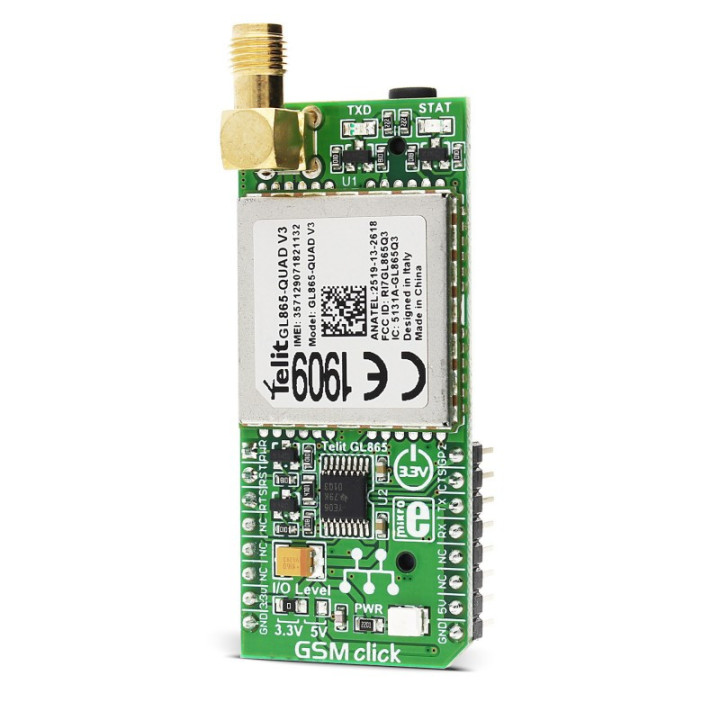

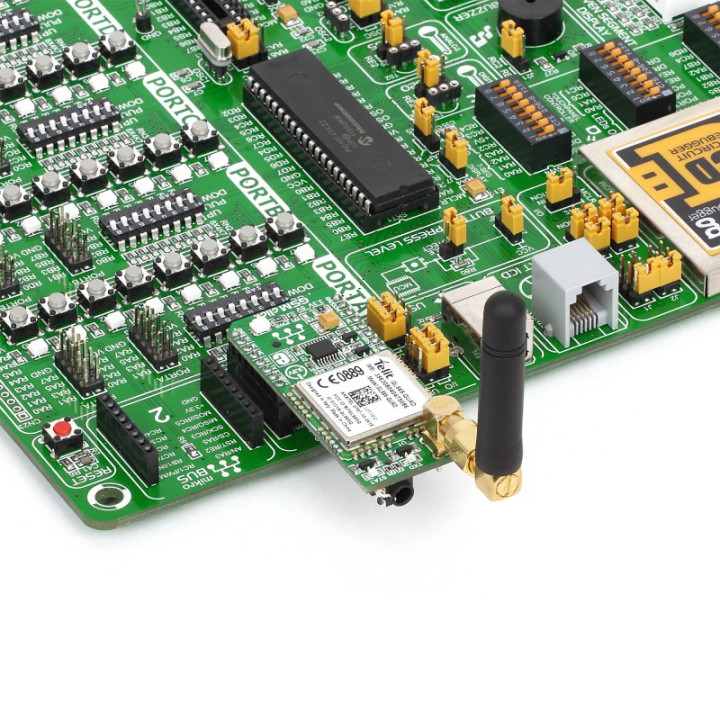

Module d'évaluation GSM MIKROE1298 avec transceiver Telit GL865 QUAD

Le module GSM GL865 QUAD intégré au GSM Click dispose d'un connecteur SMA permettant de recevoir une antenne externe (non livrée).

Ce module comprend un ensemble complet d'options pour la mise en réseau et la communication cellulaires, telles que l'indication de l'état du réseau, la détection de brouillage, la pile TCP/IP intégrée, y compris les protocoles TCP, IP, UDP, SMTP, ICMP et FTP, la mise en œuvre complète du GPRS classe 10 ; Fonctions supplémentaires GSM telles que l'interdiction d'appel, l'attente, le renvoi et la mise en attente, la présentation ou la restriction de l'identification de la ligne appelante (CLIP/CLIR), les codecs de communication vocale intégrés, etc.  Ce module comprend également un interpréteur Python Script intégré, permettant aux utilisateurs d'exécuter des scripts depuis l'intérieur du module.


Description des possibilités du module GSM Click - GL865-QUAD

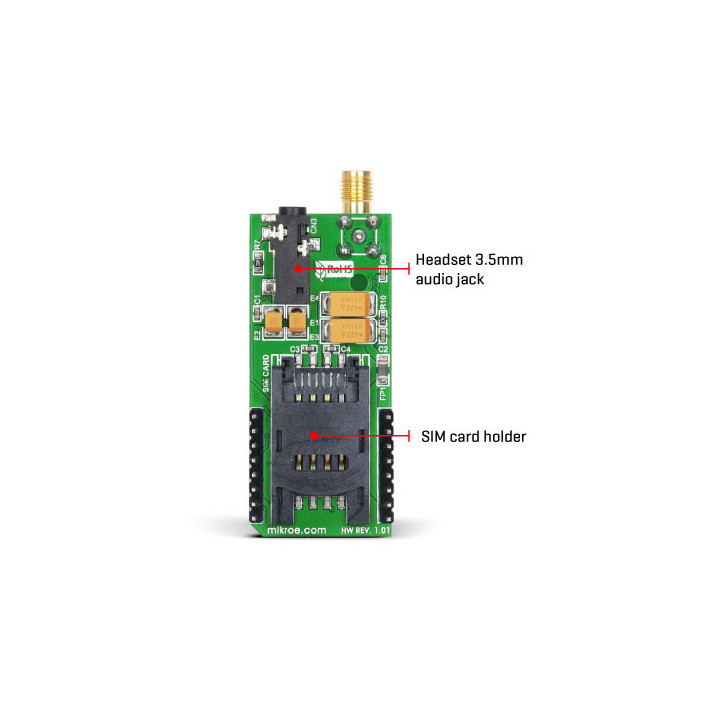

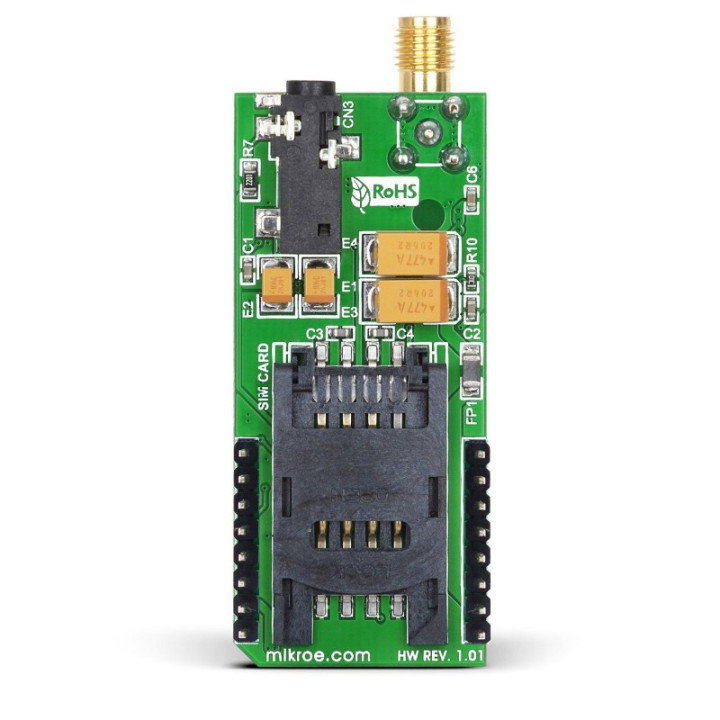

Le support de carte micro-SIM à l'arrière du Click board™ est utilisé pour installer une carte micro-SIM. Cet appareil ne peut pas être utilisé sans une carte SIM valide, qui permet la connexion au réseau cellulaire. Les types de cartes SIM 1,8 V et 3 V sont pris en charge. Vous aurez également besoin d'une antenne SMA appropriée, que MIKROE propose également. Il y a deux LED : TXD, qui indique l'activité de transmission/la présence de la carte SIM, et STAT, qui indique l'état de l'appareil par plusieurs clignotements. Quant à la LED RXD, elle peut nécessiter une configuration des broches GPIO ; cependant, la bibliothèque click fournie offre des fonctions qui initialisent correctement le module et permettent une communication facile avec le click GSM.

Le GL865-QUAD offre des fonctionnalités audio étendues, notamment des codecs vocaux à demi-débit, à débit complet, à débit complet amélioré et à débit multiple adaptatif, une annulation d'écho et une réduction du bruit supérieures, plusieurs profils audio préprogrammés, entièrement configurables avec les commandes AT, et la génération de tonalité DTMF. La section audio est intégrée au module et ne nécessite que quelques composants externes. Le casque peut être connecté via la prise audio 3,5 mm à 4 pôles. Comme mentionné précédemment, ce module dispose d'un interpréteur de scripts Phyton intégré. Il permet de charger des scripts écrits en Phyton et fournit 1,9 Mo de mémoire non volatile pour les scripts utilisateur et 1 Mo de RAM pour le moteur Python.


Interfaces du module GSM Click - GL865-QUAD

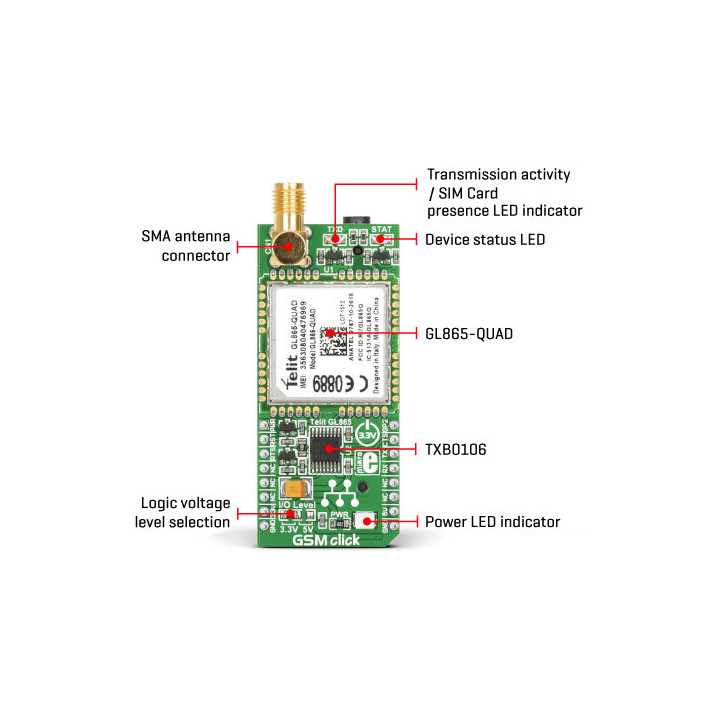

Le GSM Click utilise une interface UART standard à 2 fils pour communiquer avec le microcontrôleur hôte avec les broches UART RX et TX couramment utilisées. De plus, le GSM Click propose les broches RTS et CTS de contrôle de flux UART. L'interface UART prend en charge des débits en bauds de 300 à 115 200 bps avec détection automatique du débit en bauds. La traduction du niveau de tension est confiée au TXB0106, un traducteur de tension à décalage de niveau bidirectionnel 6 bits de Texas Instruments. Vous pouvez réinitialiser le module GSM via la broche RST. L'état de mise sous tension de l'appareil peut être surveillé via la broche PWR. Une fonctionnalité intéressante est la détection de brouilleur, disponible sur la broche GP2.

Il est recommandé de suivre une certaine procédure lors de la mise hors tension du GSM Click. Une corruption des données est possible si le module est éteint brusquement pendant son fonctionnement. Cela interrompt la commande AT pour arrêter le système avant de le mettre hors tension, qui doit être émise (AT#SYSHALT).

Cette carte Click™ peut fonctionner avec des niveaux de tension logique de 3,3 V ou 5 V sélectionnés via le cavalier de niveau d'E/S. De cette façon, les microcontrôleurs compatibles 3,3 V et 5 V peuvent utiliser correctement les lignes de communication. De plus, cette carte Click™ est équipée d'une bibliothèque contenant des fonctions faciles à utiliser et un exemple de code qui peut être utilisé comme référence pour un développement ultérieur.

Des exemples de programmes dédiés aux PIC avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Note: Ce module d'évaluation "GSM/GPRS" est uniquement destiné au prototypage et à l'évaluation. Ce dernier n'est pas conçu, ni autorisé pour le développement de système d'alarme de quelque nature soit-ils.

Du code source pour les modules Click™ Board !

Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
