Module évaluation GSM GNSS MIKROE2440 pour prototypage

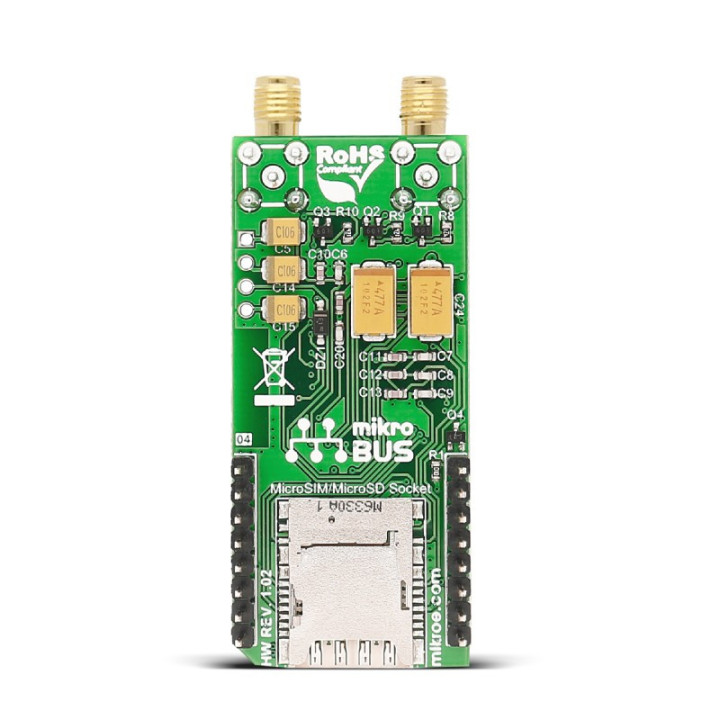

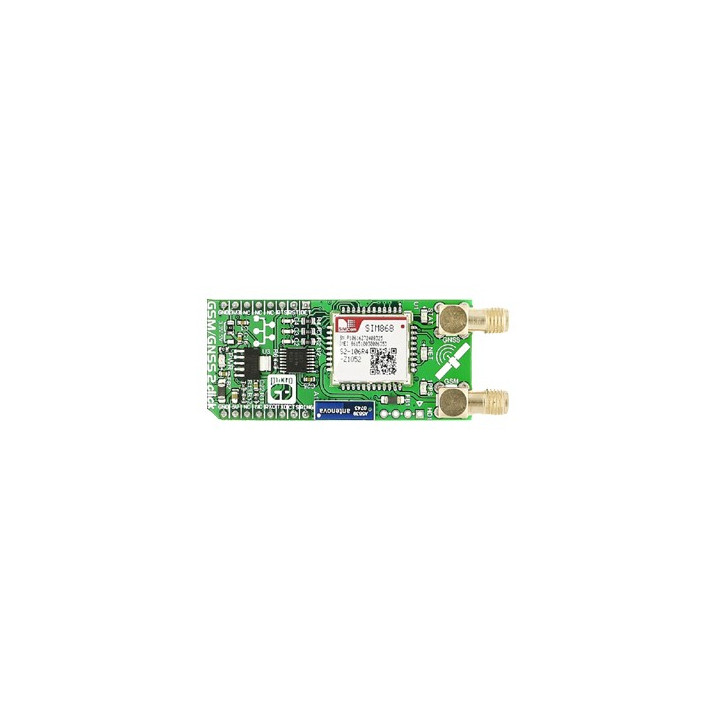

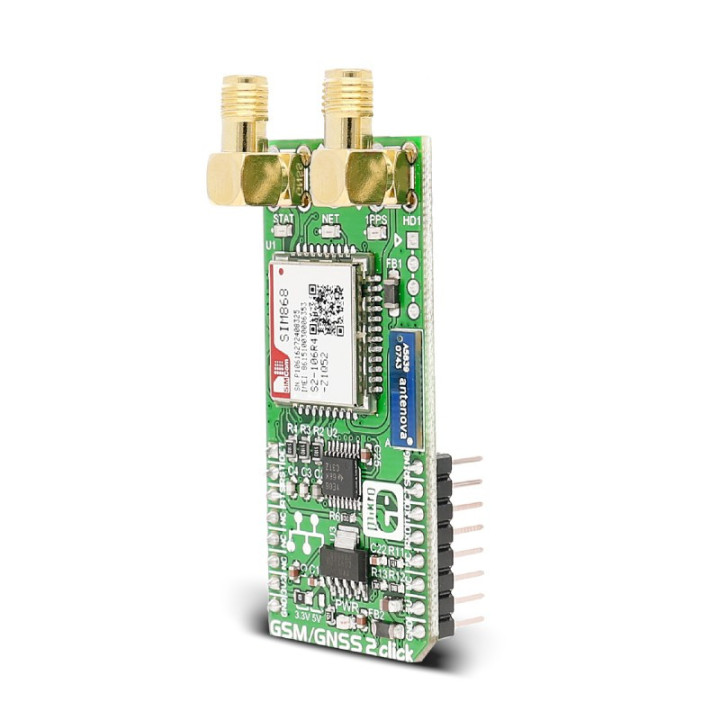

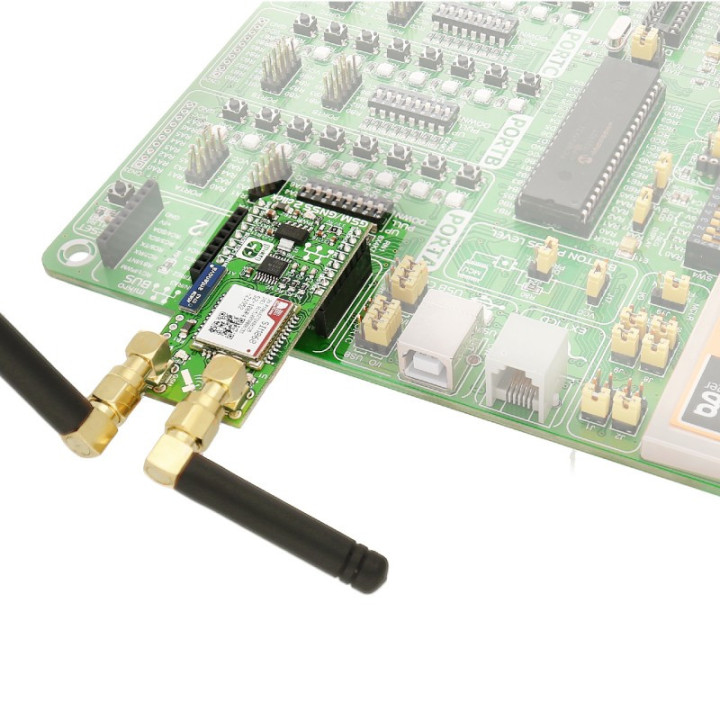

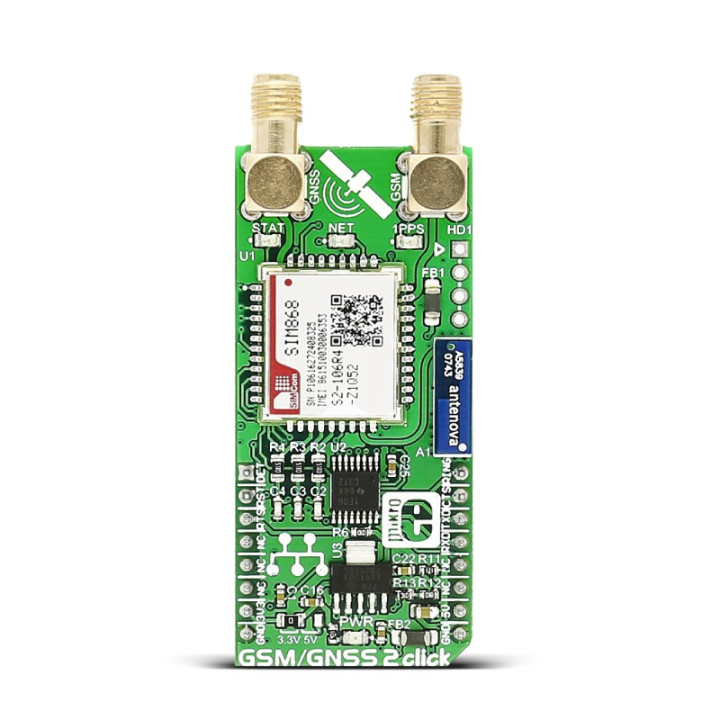

Module d'évaluation GSM/GNSS 2 Click MIKROE-2440
MIKROE-2440
Disponible
99,60 € TTC
83,00 € HT

Dont 0,04 € d'eco-participation déjà incluse dans le prix

Idéalement conçu pour l'évaluation et le prototypage, ce module Click Board (équipé d'un module SIM868) vous permettra d'ajouter des possibilités de communication GSM et de localisation GPS à votre microcontrôleur.

Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



Le module GSM GNSS 2 click board combine un module de localisation GPS / GLONASS avec les fonctionnalités d'un module GSM pour la communication mobile. Il est doté de 2 connecteurs SMA permettant de recevoir des antennes externes (non livrée).


Description du module GSM/GNSS 2 Click

Le module GSM/GNSS 2 Click utilise comme base le SIM868, un module polyvalent qui intègre un moteur GNSS hautes performances et un moteur GSM/GPRS de SIMCom. Le moteur GSM/GPRS quadribande peut fonctionner à 850, 900, 1800 et 1900 MHz. Il dispose également d'une classe 12 multi-slot GPRS et prend en charge les schémas de codage GPRS CS-1, CS-2, CS-3 et CS-4. La solution GNSS offre la meilleure sensibilité d'acquisition et de suivi de sa catégorie, le meilleur délai de réparation (TTFF) et la meilleure précision. La partie GSM du SIM868 est intégrée aux protocoles de services Internet tels que TCP, UDP, PPP, HTTP et FTP. Les excellentes performances de positionnement, la faible consommation d'énergie et les doubles interfaces de carte μSIM font du SIM868 le choix idéal pour de nombreuses applications M2M.

Le module SIM868 doit être alimenté par une alimentation propre et stable. La tension nécessaire au bon fonctionnement du module est de 4 V, et elle est dérivée du rail d'alimentation mikroBUS™ 5 V via le MCP1826, un régulateur à faible chute de tension (LDO) de 1 A. L'alimentation principale de 4 V est également l'alimentation du bloc GSM/GNSS du SIM868. De plus, l'activation du module lui-même est possible via la broche RST de la prise mikroBUS™ connectée à la broche PWRKEY du module utilisée pour allumer et éteindre le module.


Interfaces du module GSM / GNSS 2 Click

Le SIM868 communique avec le microcontrôleur à l'aide de l'interface UART avec les broches UART RX et TX couramment utilisées avec les broches de contrôle de flux matériel UART CTS, RTS, RI (Clear to Send, Ready to Send et Ring Indicator). Le GSM/GNSS 2 Click dispose également d'un support de carte MicroSD/MicroSIM intégré avec fonction de détection de carte acheminée vers la broche AN sur le support mikroBUS™, d'une antenne à puce Bluetooth 3.0 2,4 GHz A5839, que la version du module SIM868 prend en charge, et d'un en-tête supplémentaire étiqueté HD1 pour l'interface audio (canaux pour connecter des haut-parleurs et un microphone). En plus de toutes ces fonctionnalités, cette carte Click™ dispose également de trois indicateurs LED jaunes étiquetés NET, STAT et 1PPS. L'état du réseau NET indique si le module est connecté ou non à un réseau, l'état de mise sous tension STAT indique l'état de fonctionnement du module et le positionnement réussi 1PPS affiche une impulsion par seconde synchronisée avec les satellites GNSS.

De plus, il dispose de deux connecteurs d'antenne SMA avec une impédance de 50Ω, étiquetés GNSS et GSM, utilisés pour connecter l'antenne appropriée que Mikroe propose dans son offre. Lorsqu'il est connecté à une antenne GPS, il peut recevoir les coordonnées GPS, l'heure et d'autres informations des satellites en orbite. Le Click board™ peut être utilisé pour toutes les fonctions GSM — appels, messages (SMS, MMS), Internet mobile.

REMARQUE : Pour assurer le bon fonctionnement de la partie GNSS, il est nécessaire d'utiliser uniquement une antenne passive externe GPS&GLONASS.

Cette carte Click™ peut fonctionner avec des niveaux de tension logique de 3,3 V et 5 V et est livrée avec une conversion de niveau de tension logique appropriée effectuée par le traducteur de niveau de tension approprié TXB0106. De cette façon, les microcontrôleurs compatibles 3,3 V et 5 V peuvent utiliser correctement les lignes de communication UART. Cependant, la carte Click™ est équipée d'une bibliothèque contenant des fonctions faciles à utiliser et un exemple de code qui peut être utilisé, comme référence, pour un développement ultérieur.


Caractéristiques:

  • MCU: Module GSM/GPS SIM868 quad-band
  • Application: guidage, tracking, loocalisation
  • 2 connecteurs SMA femelle
  • Connecteur pour carte SIM (carte non livrée)
  • Interface: GPIO, UART
  • Alimentation: 3,3 V ou 5 V
  • Dimensions: 57,15 x 24,5 mm


Des exemples de programmes dédiés aux PIC, AVR, ARM,  PIC32, FT90x et dsPIC avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.



Module GSM/GNNSS 2 Click MIKROE-2440


Note: Ce module d'évaluation "GSM/GPRS" est uniquement destiné au prototypage et à l'évaluation. Ce dernier n'est pas conçu, ni autorisé pour le développement de système d'alarme de quelque nature soit-ils.


Du code source pour les modules Click™ Board !

Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
