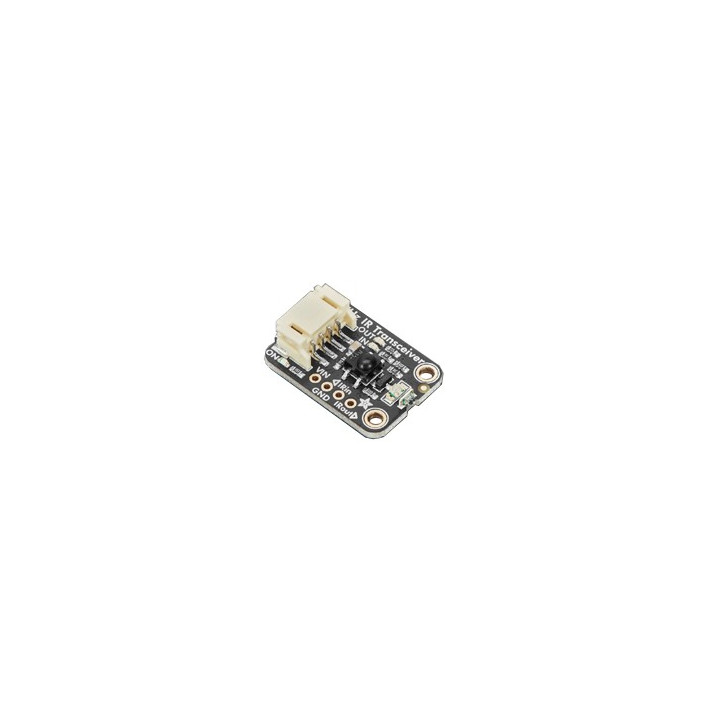

Module transceiver émetteur + récepteur IR 940 nm 38 kHz

Ce petit module transceiver IR intègre 2 leds infrarouges (940 nm), une positionnée verticalement et l'autre horizontalement (pour une utilisation pratique dans toute les positions) et un récepteur IR 38 kHz permettant de recevoir les ordres provenant d'une télécommande IR (non livrée).

Fonctionnant aussi bien en 3Vcc qu'en 5Vcc le module transceiver IR pourra être utilisé avec la plupart des microcontrôleurs avec entrée/sortie PWM.

Vous trouverez des exemples de raccordements et codes sources en CyrcuiPython et Arduino en téléchargement.


Caractéristiques:
- Alimentation: 3,3Vcc à 5Vcc
- Consommation: 200mA @ 3,3V / 400mA @ 5V
- 2 Leds émettrices IR 940 nm (placées à l'horizontale et verticale)
- Portée max.: jusqu'à 10 m
- Récepteur IR: 38 kHz (940 nm)
- Avec 2 Led jaunes d'état (émission et réception IR)
- Raccordement sur 4 pastilles à souder (pas 2,54 mm)
                        ou connecteur STEMMA JST PH 4 broches (pas 2 mm)
- Dimensions: 25,5 x 17,7 x 7,2 mm
- Poids: 2 g

Remarque: Notez que cette carte est spécifiquement destinée à recevoir des signaux de télécommande IR 940 nm 38 kHz. Elle ne fonctionnera pas pour la détection de proximité/distance ou d'autres signaux infrarouge.
